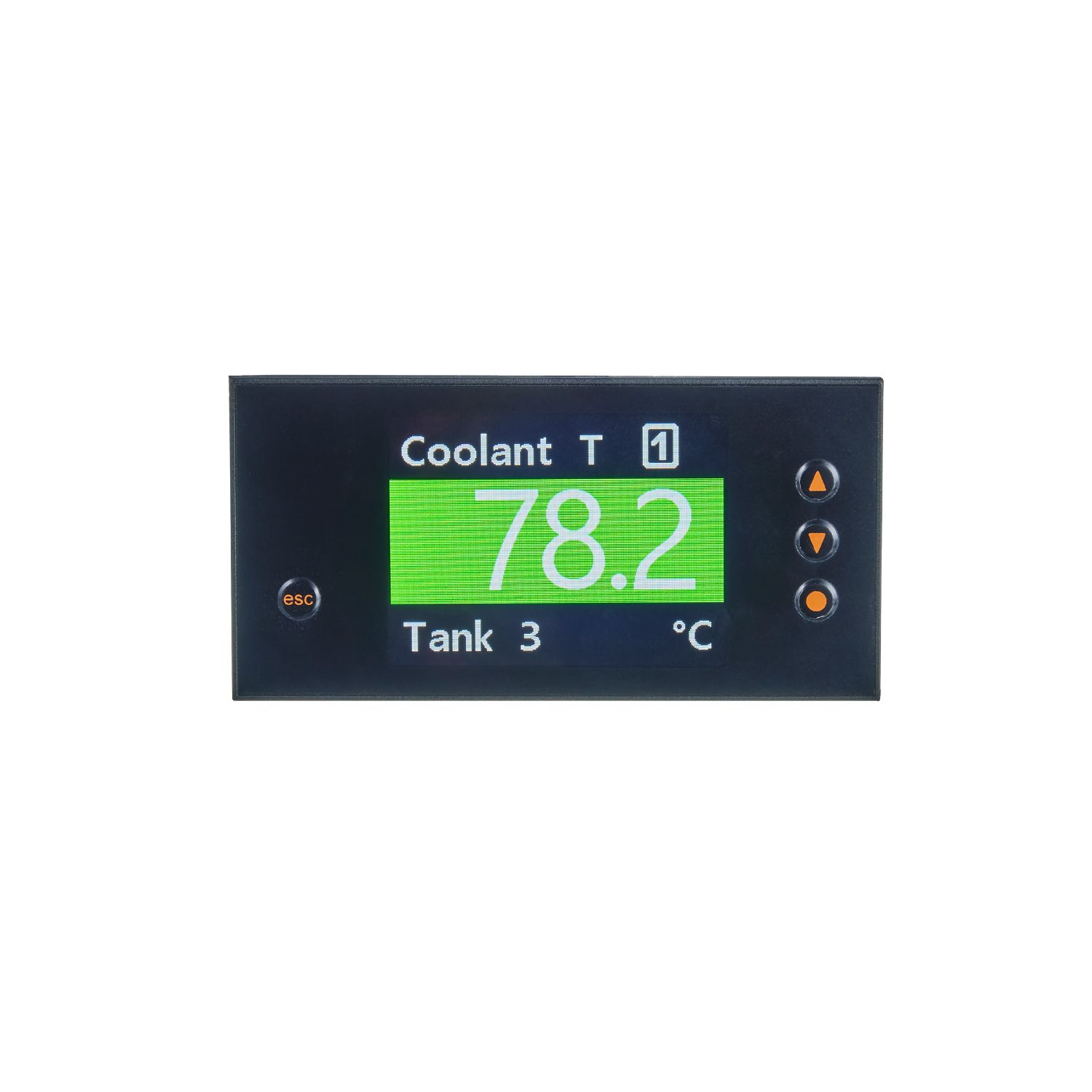

用于监控模拟标准信号的多功能显示器
DX1063
DISPLAY/UNIVERSAL INPUT/DC
用于监控模拟标准信号的多功能显示器
DX1063
DISPLAY/UNIVERSAL INPUT/DC
- 用于监测不同传感器的多功能输入
- 超出或未达到限值时的颜色指示
- 用于标签的可配置数字化面板
- 菜单中的帮助文本有利于参数设置
- 开关输出以可靠地监测限值
产品特征
| 尺寸 [mm] | 48 x 109 x 42 |
|---|
应用
| 应用 | 显示和监控模拟信号 |
|---|
电气数据
| 工作电压 [V] | 21.6...26.4 DC |
|---|---|
| 电流损耗 [mA] | < 65 |
总的输入/输出
| 输入和输出总数 | 继电器输出数: 2 |
|---|
输入
| 数量 |
|
||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 模拟量输入 |
|
||||||||||||||||||||||||
| 模拟量输入 |
|
||||||||||||||||||||||||
| 电阻输入 |
|
||||||||||||||||||||||||
| 模拟量输入 |
|
||||||||||||||||||||||||
| 频率输入 |
|
||||||||||||||||||||||||
| 频率输入 |
|
||||||||||||||||||||||||
| 频率输入 |
|
||||||||||||||||||||||||
| 频率输入 |
|
||||||||||||||||||||||||
| 频率输入 |
|
||||||||||||||||||||||||
| 频率输入 |
|
||||||||||||||||||||||||
| 频率输入 |
|
输出
| 继电器输出数 | 2; (转换触点) |
|---|---|
| 继电器接口容量 | 2 A (30 V DC) |
测量/设定范围
| 测量频率 [Hz] | 0...10000; (请参见操作使用说明书) |
|---|
工作条件
| 环境温度 [°C] | -20...60 |
|---|---|
| 存储温度 [°C] | -30...70 |
| 允许最大的相对空气湿度 [%] | 85 |
| 海拔高度最大值 [m] | 4000 |
| 外壳防护等级 | IP 65 |
| 防护等级接线端子 | IP 00 |
认证/测试
| EMC电磁兼容 |
|
||||
|---|---|---|---|---|---|
| MTTF [年] | 176 |
机械技术数据
| 重量 [g] | 144.8 |
|---|---|
| 安装方式 | 面板切口: 92 x 45 mm |
| 尺寸 [mm] | 48 x 109 x 42 |
| 原材料 | 外壳: 聚碳酸酯; 密封圈: EPDM |
显示器/操作件
| 显示 |
|
|---|
电气连接
| 接口 | 可插拔螺丝接线端子: ...2.5 mm² |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — DX1063-00 — 03.07.2023 —
DX1063 –
DISPLAY/UNIVERSAL INPUT/DC
- 面板切口 92 x 45 mm
电气连接
可插拔螺丝接线端子: ...2.5 mm²
