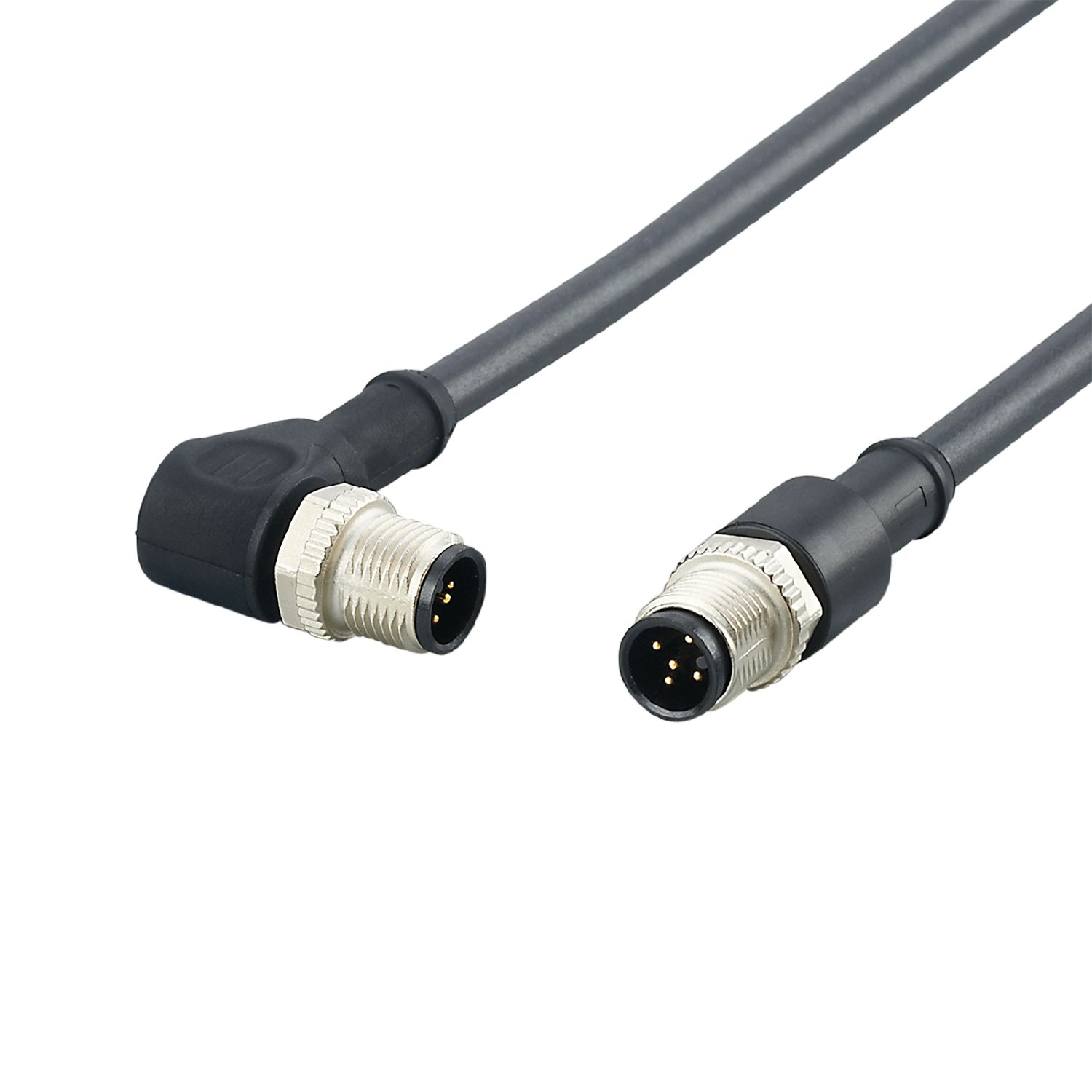

连接电缆
E3M154
CONNECTION CABLE M12 21M
连接电缆
E3M154
CONNECTION CABLE M12 21M
- 将移动3D成像系统可靠连接至显示屏
- 屏蔽电缆而具备良好的电磁兼容性
- 高防护等级，适应严苛工业环境的需求
- 工作温度范围大
应用
| 特殊的性能 | 屏蔽的电缆; 牵引链适用性 |
|---|---|
| 设计 | 用于具模拟视频输出的移动3D智能传感器 PAL |
电气数据
| 工作电压 [V] | < 25 AC / < 60 DC |
|---|---|
| 防护等级 | III |
工作条件
| 环境温度 [°C] | -40...80 |
|---|---|
| 外壳防护等级 | IP 67; IP 69K |
机械技术数据
| 重量 [g] | 1076.5 | ||
|---|---|---|---|
| 原材料 | 外壳: PUR; 密封圈: FKM; 触点插脚: CuSn6 镀镍及镀锡的 | ||
| 滚花螺母的材料 | 不锈钢(1.4305/303) | ||
| 牵引链适用性 | 有 | ||
| 牵引链适用性 |
|
注释
| 包装单位 | 1 件 |
|---|
电气连接 - 插头
| 接插件: 1 x M12, 角型; 译码: A; 锁定: 不锈钢(1.4305/303) |
电气连接
| 接口 | 电缆: 21 m, 黑色, Ø 6 mm, 屏蔽; 3 x 0.25 mm² |
|---|
电气连接 - 插头
| 接插件: 1 x M12, 直型; 译码: A; 锁定: 不锈钢(1.4305/303) |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — E3M154-00 — 26.04.2016 —
E3M154 –
CONNECTION CABLE M12 21M
电气连接 - 插头
接插件: 1 x M12, 角型; 译码: A; 锁定: 不锈钢(1.4305/303)
电气连接
电缆: 21 m, 黑色, Ø 6 mm, 屏蔽; 3 x 0.25 mm²
接口
- 1:
- 屏蔽
- 2:
- 不接线
- 3:
- 同轴电缆屏蔽
- 4:
- 同轴电缆芯
- 5:
- 不接线
电气连接 - 插头
接插件: 1 x M12, 直型; 译码: A; 锁定: 不锈钢(1.4305/303)
