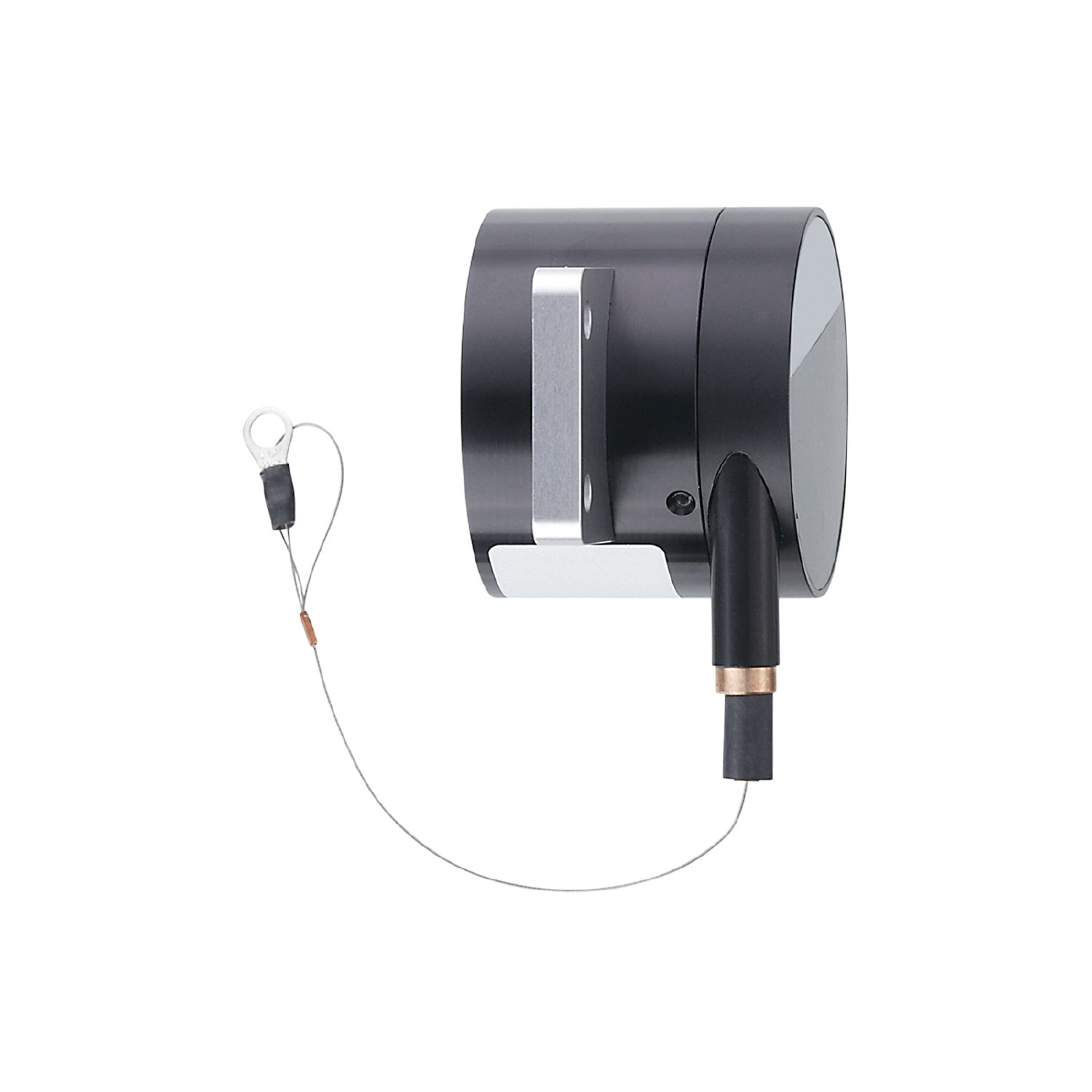

编码器拉线盒
E61439
DRAW WIRE 1900
编码器拉线盒
E61439
DRAW WIRE 1900
产品特征
| 轴监控器 | 实心轴 |
|---|---|
| 轴直径 [mm] | 6 |
应用
| 设计 | 用于带58 mm同步法兰和6 mm实心轴的编码器 |
|---|
精度/偏差
| 精确度 | ± 0.02 % FSO |
|---|---|
| 重复精度 | ± 0,006 % FSO |
工作条件
| 环境温度 [°C] | -20...85 |
|---|---|
| 存储温度 [°C] | -40...85 |
| 储存湿度 [%] | 5...95; (非凝结) |
认证/测试
| 抗冲击 |
|
||
|---|---|---|---|
| 抗震 |
|
机械技术数据
| 重量 [g] | 598.5 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 顶部法兰类型 [mm] | 58 | ||||||||||||
| 原材料 | 外壳: 铝; 芯线: 特种钢 尼龙涂层 | ||||||||||||
| 轴监控器 | 实心轴 | ||||||||||||
| 轴直径 [mm] | 6 | ||||||||||||
| 最大测量长度 [mm] | 1900 | ||||||||||||
| 电缆盘周长 [mm] | 150 | ||||||||||||
| 线径 [mm] | 0.45 | ||||||||||||
| 芯线连接 | 5,5; (孔眼) | ||||||||||||
| 芯线属性 |
|
||||||||||||
| 固定法兰 | 同步法兰 |
注释
| 包装单位 | 1 件 |
|---|
图表
|
安装说明
|
|
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — E61439-00 — 01.03.2021 —
E61439 –
DRAW WIRE 1900
- 1
- 孔眼 Ø 5mm
