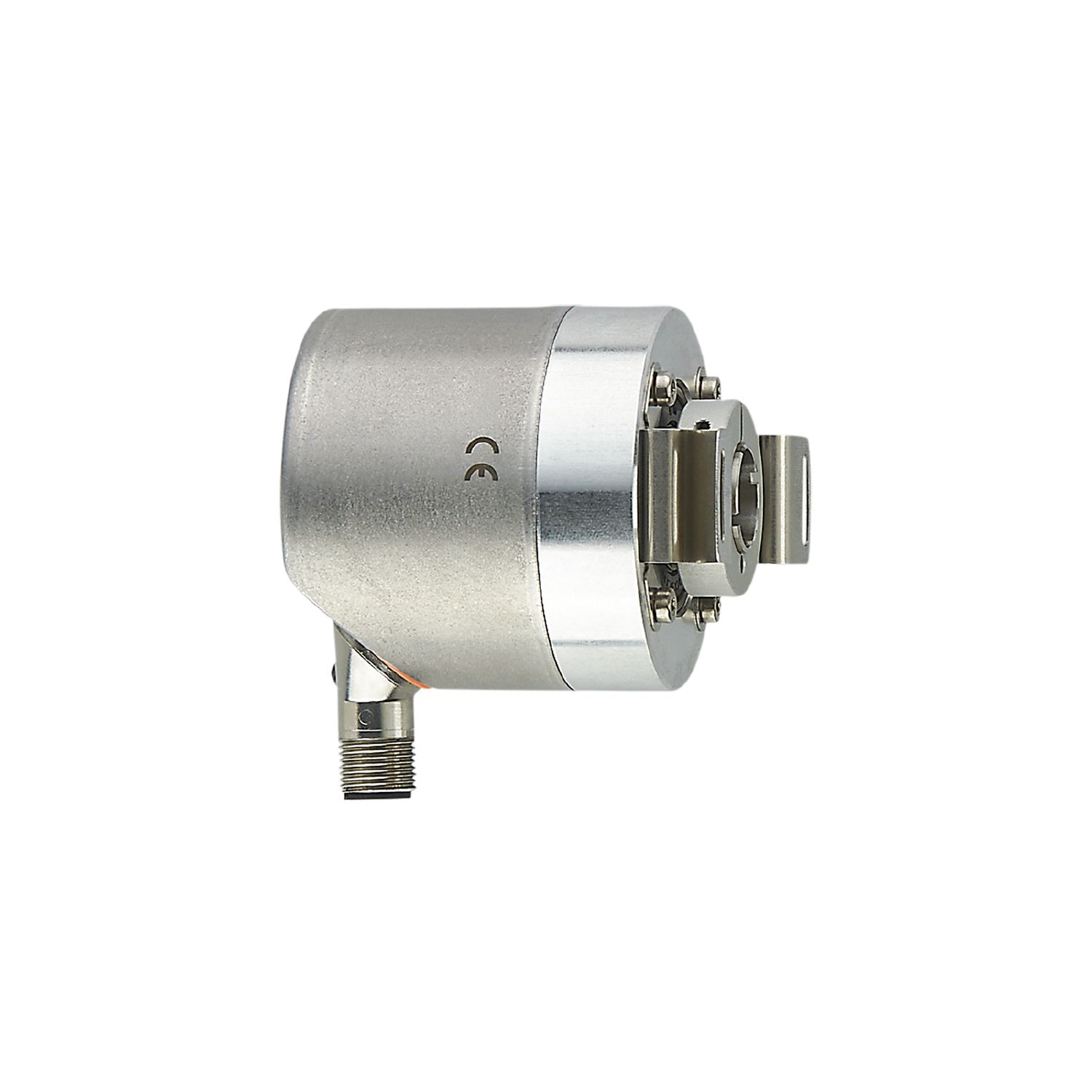

带空心轴的绝对式多圈编码器

Name: RMO300
Brand: ifm
SKU: RMO300
Price: 6667.00 CNY

RMO300

MULTITURN ENCODER STANDARD LINE

带空心轴的绝对式多圈编码器

RMO300

MULTITURN ENCODER STANDARD LINE

即使在断电时也能提供绝对位置
测量轴承运行时间，实现高效维护计划
可自由编程总分辨率高达31位
可编程数字开关输入/输出
通过磁力感应原理获得高耐冲击和振动能力

产品特征

分辨率	65536 步距; 32768 圈数; 31 Bit
通信接口	IO-Link
轴监控器	单面开通的空心轴
轴直径 [mm]	15

应用

功能原理	绝对式
旋转类型	多圈

电气数据

工作电压 [V]	18...30 DC; (; 根据PELV标准)
额定绝缘电压 [V]	30
电流损耗 [mA]	< 75
防护等级	III
反相保护	有
开机延迟时间最大值 [ms]	1000
旋转电气最大值 [U/min]	12000

输出

短路保护	有

测量/设定范围

分辨率	65536 步距; 32768 圈数; 31 Bit

精度/偏差

精确度 [°]	0.1

软件/编程

参数设定	预设; 零点; 转向; 速度

接口

通信接口

IO-Link

传递类型

COM3 (230,4 kBaud)

IO-Link revision

1.1

SDCI标准

IEC 61131-9 CDV

外形

Function class	名称
0x4000	Identification and Diagnosis
0x8001	Switching Signal Channel
0x800B	Measurement Data Channel (high resolution)

SIO模式

否

必需的mater port type

处理周期最小值 [ms]

2.3

IO-Link过程数据（周期性）

功能	位长
过程值	96
设备状态	4
二进制开关信息	5

IO-Link功能（非周期性）

应用特定标签; 运行小时数计数器; 内部温度; 开关循环数计数器

支持的DeviceID

运行方式	DeviceID
default	1064

注释

更多信息请参见“下载”中的IODD PDF文件

工作条件

环境温度 [°C]	-40...85
存储温度 [°C]	-40...85
允许最大的相对空气湿度 [%]	98; (不允许冷凝)
外壳防护等级	IP 65; (在外壳: IP 67; 在轴: IP 64)

认证/测试

EMC电磁兼容

DIN EN 61000-4-2 ESD	4 kV CD
DIN EN 61000-4-3 HF电磁场辐射	10 V/m
DIN EN 61000-4-4 Burst	2 kV
DIN EN 61000-4-6 射频场感应的传导抗扰度	10 V

抗振强度

DIN EN 60068-2-6

10 g / 10...1000 Hz 半正弦

抗冲击

DIN EN 60068-2-27

100 g 6 ms

持续抗冲击性

DIN EN 60068-2-29

10 g / 16 ms 半正弦

抗震

30 g (10...1000 Hz)

MTTF [年]

283

UL认证

电源

Class 2

机械技术数据

重量 [g]

417.2

尺寸 [mm]

Ø 58 / L = 69

原材料

法兰: 铝; 外壳: 不锈钢(1.4521/444)

启动扭矩最大值 [Nm]

温度扭矩参考 [°C]

轴监控器

单面开通的空心轴

轴直径 [mm]

轴材料

不锈钢

轴向轴负载最大值 (轴末端) [N]

径向轴负载最大值 (轴末端) [N]

110

轴的安装深度 [mm]

最大的轴向轴 [mm]

0,5

固定法兰

夹紧法兰

电气连接 - 插头

	接插件: 1 x M12; 译码: A; 成型体: 不锈钢(1.4401/316)
