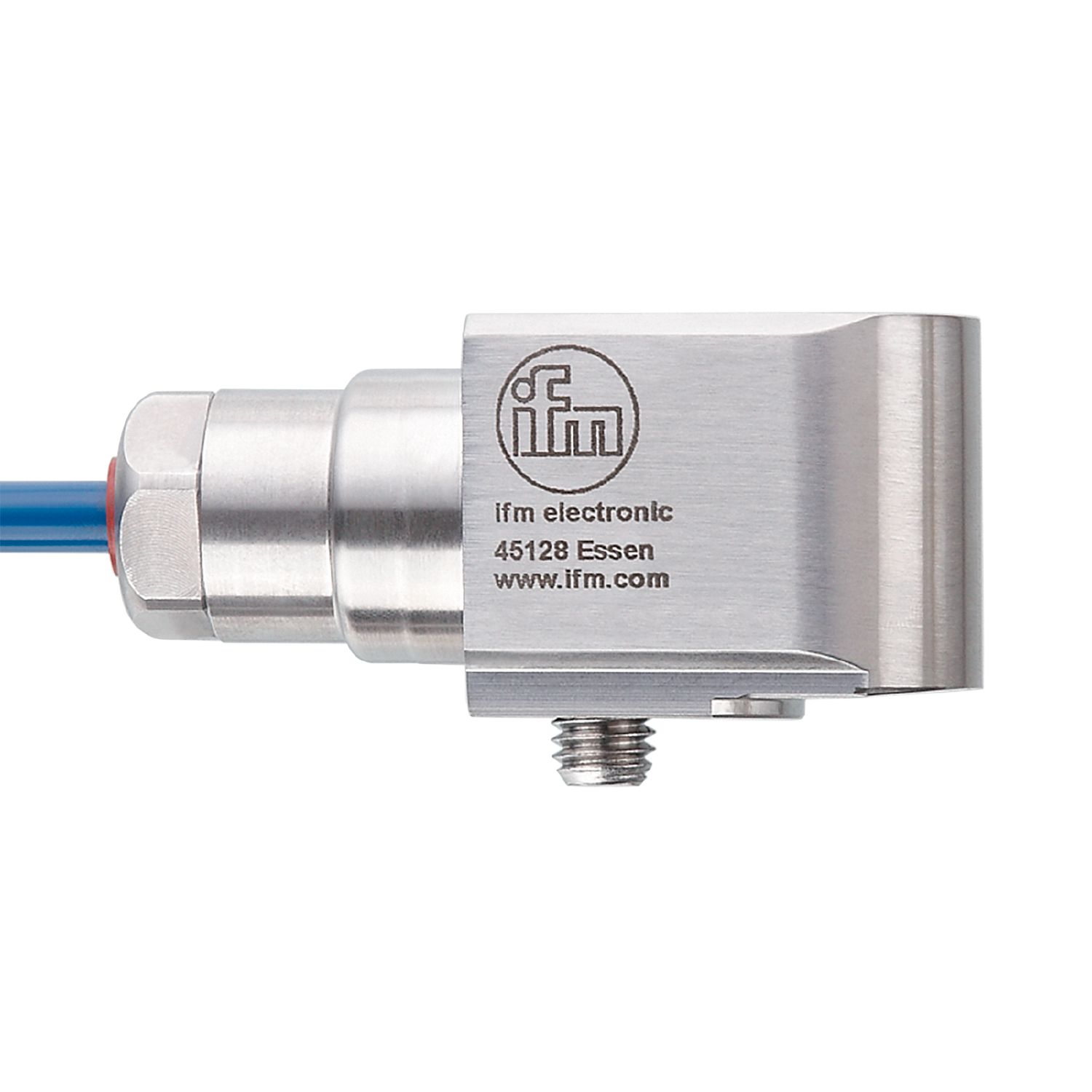

振动传感器
VSP02A
VIBRATION SENSOR ATEX
振动传感器
VSP02A
VIBRATION SENSOR ATEX
- 适合在危险区域的应用
- 针对永久性机器过载和意外停止的保护
- 用于连接振动传感器的诊断电子元件
- 工作温度范围广，拥有适应严苛工业环境的高防护等级
- 紧凑坚固的不锈钢外壳，高机械过载保护
产品特征
| 振动测量范围 [g] | -50...50 |
|---|---|
| 频率范围 [Hz] | 2...10000 |
| 测量原理 | 压电 |
应用
| 设计 | 用于外部振动传感器的振动诊断探头 VSExxx |
|---|
电气数据
| 开关放大器 | 连接自有的安全变压器(Ex ia) |
|---|---|
| 工作电压 [V] | 10...12 DC |
| 电流损耗 [mA] | 0.5...8 |
| 防护等级 | III |
| 反相保护 | 有 |
输出
| 负载最大值 [Ω] | 200 |
|---|---|
| 短路保护 | 有 |
| 过载保护 | 有 |
测量/设定范围
| 振动测量范围 [g] | -50...50 |
|---|---|
| 频率范围 [Hz] | 2...10000 |
| 测量原理 | 压电 |
| 灵敏度 [mV/g] | 100 |
| 噪声密度 [mg] | 0.1 |
| 横向灵敏度最大值 [%] | 5 |
| 最小的测量时间 [s] | 2 |
| 测量轴数量 | 1 |
工作条件
| 环境温度 [°C] | -55...90 |
|---|---|
| 存储温度 [°C] | -55...90 |
| 外壳防护等级 | IP 68; (1D应用: IP 65) |
认证/测试
| 许可证 | Baseefa12ATEX0247; IECEx BAS 12.0132 | ||||
|---|---|---|---|---|---|
| ATEX标记 |
|
||||
| EMC电磁兼容 |
|
||||
| 抗冲击 |
|
机械技术数据
| 重量 [g] | 669 |
|---|---|
| 安装方式 | M8 x 1,25 |
| 尺寸 [mm] | 30 x 25.5 x 64.7 |
| 原材料 | 外壳: 特种钢 |
| 拧紧扭矩 [Nm] | 8 |
附件
| 附件(可选) |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 电缆: 10 m, PUR |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — ZH-CN — VSP02A — 24.04.2023 —
VSP02A –
VIBRATION SENSOR ATEX
电气连接
电缆: 10 m, PUR
- 白色
- IEPE +
- 黑色
- IEPE -
- 屏蔽
- 防护电线
