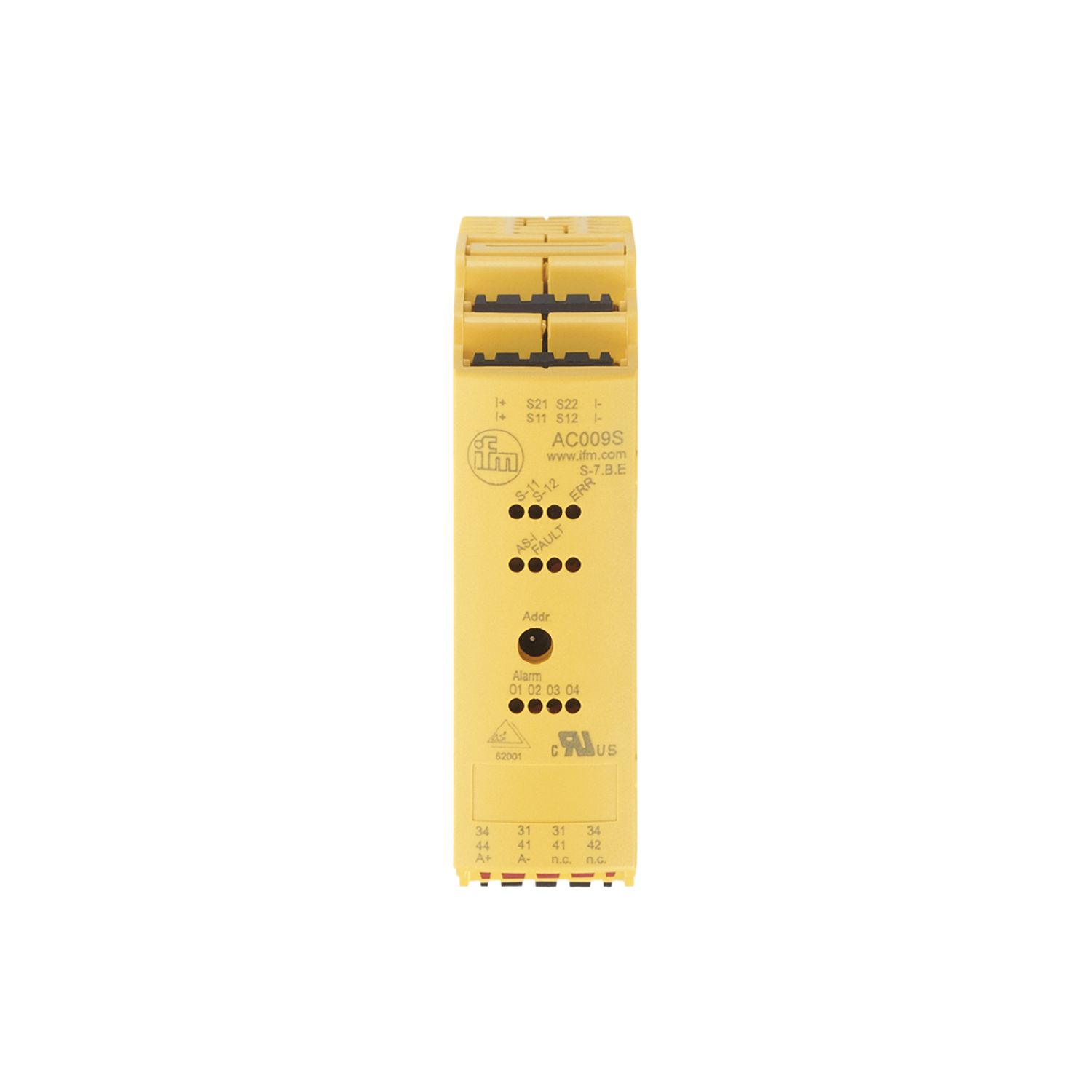

- AC009S
AS-Interface控制柜模块
AC009S
SmartLine SafetyModul
AS-Interface控制柜模块
AC009S
SmartLine SafetyModul
- 用于将机械安全开关连接至 AS-Interface
- 带有两个安全输入和交叉监控
- 强大的 LED 显示运行、开关状态和错误，清晰可见
- 通过螺丝端子简单快速布线
- 特别节省空间的设计
应用
| 应用 | 控制柜安装 |
|---|
电气数据
| 工作电压 [V] | 26.5...31.6 DC |
|---|---|
| AS-i电流损耗最大值 [mA] | 250 |
| 当前负载总数最大值 [A] | 6; (欧姆阻力) |
| Watchdog集成看门狗电路 | 有 |
总的输入/输出
| 输入和输出总数 | 数字输入数: 2; 继电器输出数: 2 |
|---|
输入
| 数字输入数 | 2; (2 x Sicherheitseingang) |
|---|---|
| 数字输入输入电路 | PNP; (DC) |
| 输入传感器电源 | AS-i |
| 输入电流负载最大值 [mA] | 100 |
| 输入电流高 [mA] | 10 |
| 短路保护数字输入 | 有 |
输出
| 电压范围DC [V] | 24; (必须采用相同电压同时为输出O3 + O4供电。 2 x 24 V DC) |
|---|---|
| 电压范围AC [V] | 10...240; (必须采用相同电压同时为输出O3 + O4供电。 2 x 240 V AC) |
| 每个输出最大电流负载 [mA] | 6000; (欧姆阻力) |
| 继电器输出数 | 2 |
| 短路保护 | 否 |
| 电流单独的 | 有 |
工作条件
| 环境温度 [°C] | -25...50 |
|---|---|
| 存储温度 [°C] | < 80 |
| 允许最大的相对空气湿度 [%] | 80; (非凝结) |
| 海拔高度最大值 [m] | 2000 |
| 外壳防护等级 | IP 20 |
| 污染度 | 2 |
认证/测试
| EMC电磁兼容 |
|
||||||||
|---|---|---|---|---|---|---|---|---|---|
| 标准 | EN 61010-1; EN 13849-1; EN 63000 |
安全分类
| 符合要求 |
|
||
|---|---|---|---|
| 使用寿命 TM (Mission Time) [h] | 175200 | ||
| 使用寿命TM（额外指示） |
|
||
| PFH [1/h] | 4E-09 |
AS-i分类
| AS-i版本 | 2.11; 3.0 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AS-i编址 | 编址插座 | |||||||||||||||
| 扩展寻址模式 | 否 | |||||||||||||||
| AS-i Profil | S-7.B.E | |||||||||||||||
| AS-i I/O配置 [hex] | 7 | |||||||||||||||
| AS-i ID代码 [hex] | B.E | |||||||||||||||
| AS-i认证 | 62001 | |||||||||||||||
| 数据位 |
|
机械技术数据
| 重量 [g] | 216.5 |
|---|---|
| 安装方式 | DIN轨道安装 |
| 原材料 | PC-GF20 |
显示器/操作件
| 显示 |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 接口 | 插脚头: 4 x ; 间距: 5.0 mm |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — AC009S-03 — 29.02.2024 —
AC009S –
SmartLine SafetyModul
- 1
- 标签
- 2
- 编址插座
- 3
- DIN轨道适配器
电气连接
插脚头: 4 x ; 间距: 5.0 mm
