- AC010S

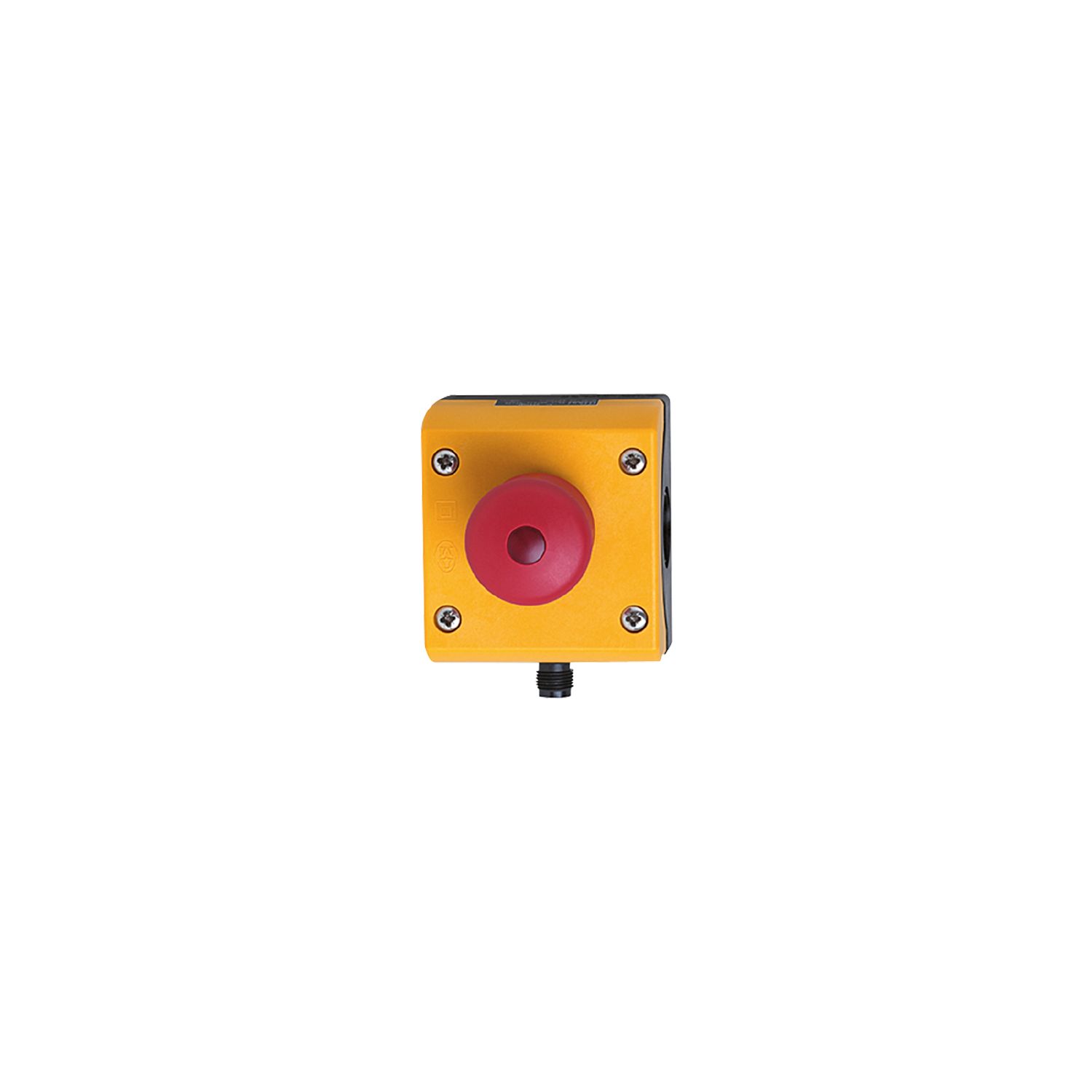

带AS-i连接照明E-STOP按钮
AC010S
E-stop illuminated IP67
带AS-i连接照明E-STOP按钮
AC010S
E-stop illuminated IP67
应用
| 应用 | 根据ISO 13850 8标准，E-STOP按钮 |
|---|
电气数据
| 工作电压 [V] | 26.5...31.6 DC |
|---|---|
| AS-i电流损耗最大值 [mA] | 50 |
| Watchdog集成看门狗电路 | 有 |
输入
| 数字输入输入电路 | PNP |
|---|---|
| 输入传感器电源 | AS-i |
| 电源 [V] | 20 |
| 输入电流低 [mA] | < 4 |
| 数字输入保护短路 | 有 |
输出
| 电气设计 | AS-i |
|---|---|
| 每个输出最大电流负载 [mA] | 10 |
| 短路保护 | 否 |
| 执行器电源输出 | AS-i |
工作条件
| 环境温度 [°C] | -25...60 |
|---|---|
| 外壳防护等级 | IP 67 |
安全分类
| 符合要求 |
|
||
|---|---|---|---|
| 使用寿命 TM (Mission Time) [h] | 87600 |
AS-i分类
| AS-i版本 | 2.1 |
|---|---|
| 扩展寻址模式 | 否 |
| AS-i主站配置文件 | M3; M4 |
| AS-i Profil | S-7.B.E |
| AS-i I/O配置 [hex] | 7 |
| AS-i ID代码 [hex] | B.E |
| AS-i认证 | 74601 |
机械技术数据
| 重量 [g] | 330.6 |
|---|---|
| 尺寸 [mm] | 105 x 72 x 80 |
| 原材料 | PC-GF20 |
显示器/操作件
| 显示 |
|
|---|
电气连接
| 模块连接 | M12 |
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接
| AS-i扁平电缆的快速安装技术, IP 67: | |
| 接插件: M12; 译码: A |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — ZH-CN — AC010S — 24.01.2024 —
AC010S –
E-stop illuminated IP67
电气连接
AS-i扁平电缆的快速安装技术, IP 67:
- 1
- AS-i +
- 2
- 不接线
- 3
- AS-i -
- 4
- 不接线
- 5
- 不接线
接插件: M12; 译码: A
