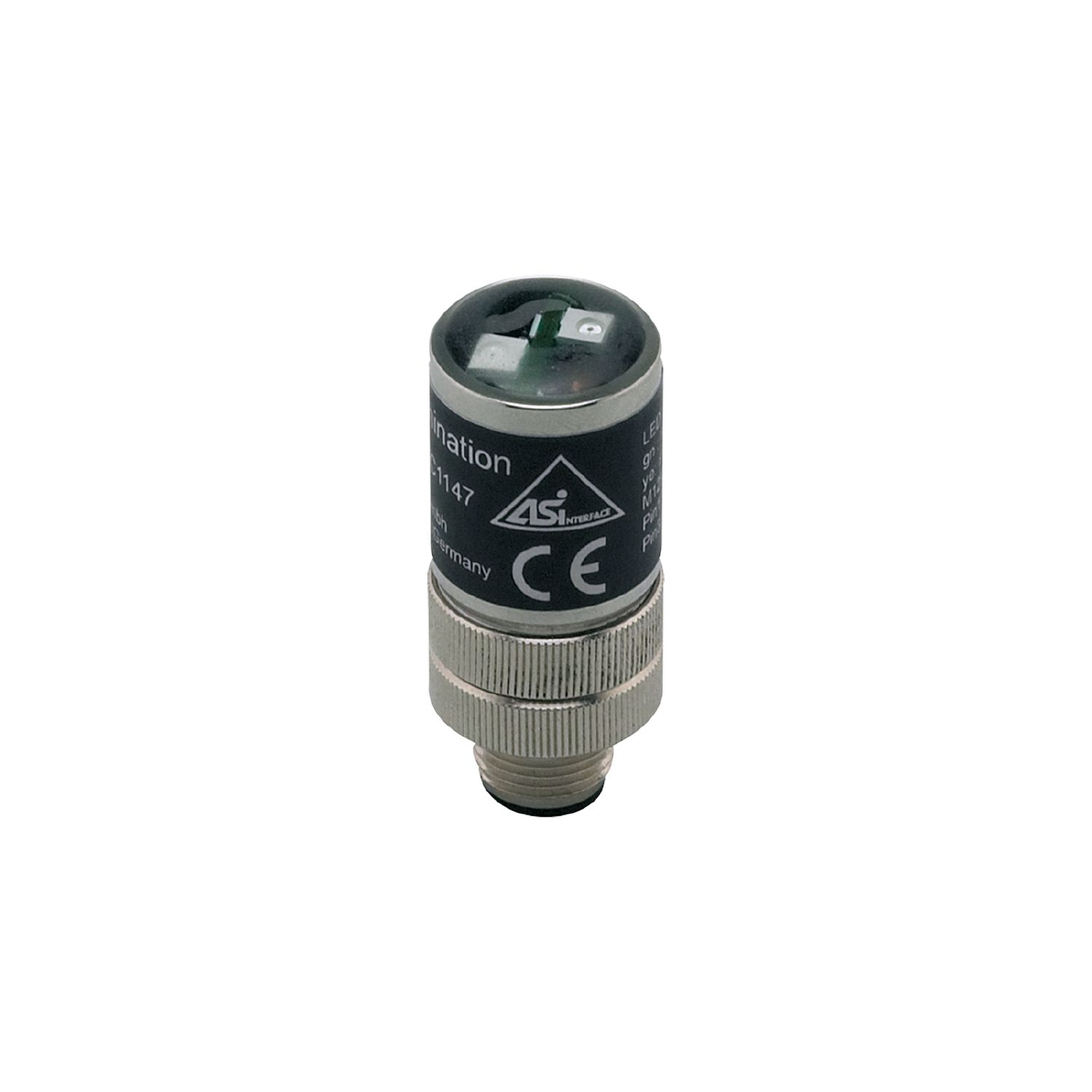

AS-Interface配件总线终端
AC1147
AS-I BUS TERMINATION
AS-Interface配件总线终端
AC1147
AS-I BUS TERMINATION
- 用于在不使用任何中继器的情况下延长电缆
- 可用于任何网络拓扑
- 使用扁平电缆绝缘体置换连接器简单快捷安装
- 用于提高信号质量
- 带有用于检查电源的 LED 显示屏
应用
| 应用 | 信号质量的改进 |
|---|
电气数据
| 额定电压DC [V] | 26.5...31.6 |
|---|---|
| AS-i电流损耗最大值 [mA] | 10 |
| 反相保护 | 有 |
| 低压监控 | 有 |
输出
| 电气设计 | AS-i |
|---|---|
| 电流单独的 | 否 |
工作条件
| 环境温度 [°C] | -25...70 |
|---|---|
| 存储温度 [°C] | -25...70 |
| 储存湿度 [%] | > 90; (非凝结) |
| 外壳防护等级 | IP 67 |
认证/测试
| MTTF [年] | 550 |
|---|
机械技术数据
| 重量 [g] | 45 |
|---|---|
| 尺寸 [mm] | Ø 20 / L = 46 |
显示器/操作件
| 显示 |
|
|---|
注释
| 注释 |
|
|
|---|---|---|
| 包装单位 | 1 件 |
电气连接
| 接插件: M12; 译码: A |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — AC1147-00 — 30.08.2012 —
AC1147 –
AS-I BUS TERMINATION
电气连接
- 1
- AS-i +
- 3
- AS-i -
接插件: M12; 译码: A
