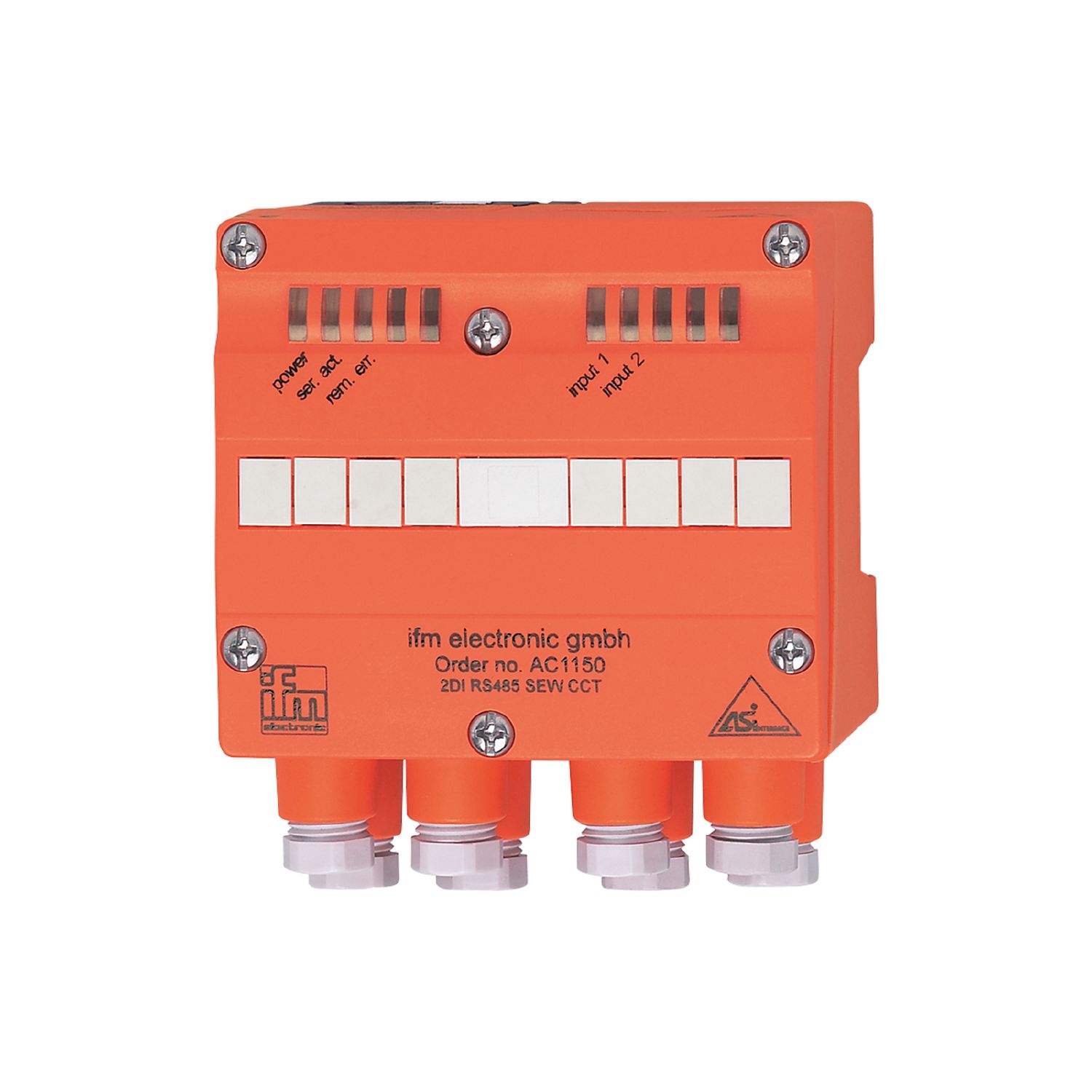

- AC1150
用于频率变流器的AS-Interface模块
AC1150
2DI RS485 SEW CCT
用于频率变流器的AS-Interface模块
AC1150
2DI RS485 SEW CCT
- 易于安装和布线
- 用于带有电缆接口的传感器和执行器的连接
- 通过笼型夹子连接
- 强大的 LED 显示运行、开关状态和错误，清晰可见
該產品即將/已停產
应用
| 应用 | 现场安装 |
|---|
电气数据
| 工作电压 [V] | 26.5...31.6 DC |
|---|---|
| AS-i电流损耗最大值 [mA] | 80 |
| 反相保护 | 有 |
总的输入/输出
| 输入和输出总数 | 数字输入数: 2 |
|---|
输入
| 数字输入数 | 2 |
|---|---|
| 数字输入输入电路 | PNP |
| 输入传感器电源 | AUX |
| 电源 [V] | 20...30 |
| 输入电流负载最大值 [mA] | 26 |
| 输入电流高 [mA] | > 5 |
| 输入电流低 [mA] | < 1 |
工作条件
| 环境温度 [°C] | 0...55 |
|---|---|
| 外壳防护等级 | IP 65 |
认证/测试
| EMC电磁兼容 |
|
|---|
AS-i分类
| AS-i master profile | M2; M3; M4 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| AS-i Profil | S-7.F | ||||||||||
| AS-i I/O配置 [hex] | 7 | ||||||||||
| AS-i ID代码 [hex] | F | ||||||||||
| 数据位 |
|
机械技术数据
| 重量 [g] | 286.7 |
|---|---|
| 安装方式 | 扁平电缆下部模块的AS-i接口 |
| 原材料 | PBT |
显示器/操作件
| 显示 |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 模块下部的触点针 , FK-E: |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — AC1150-01 — 24.01.2024 —
AC1150 –
2DI RS485 SEW CCT
电气连接
模块下部的触点针 , FK-E:
