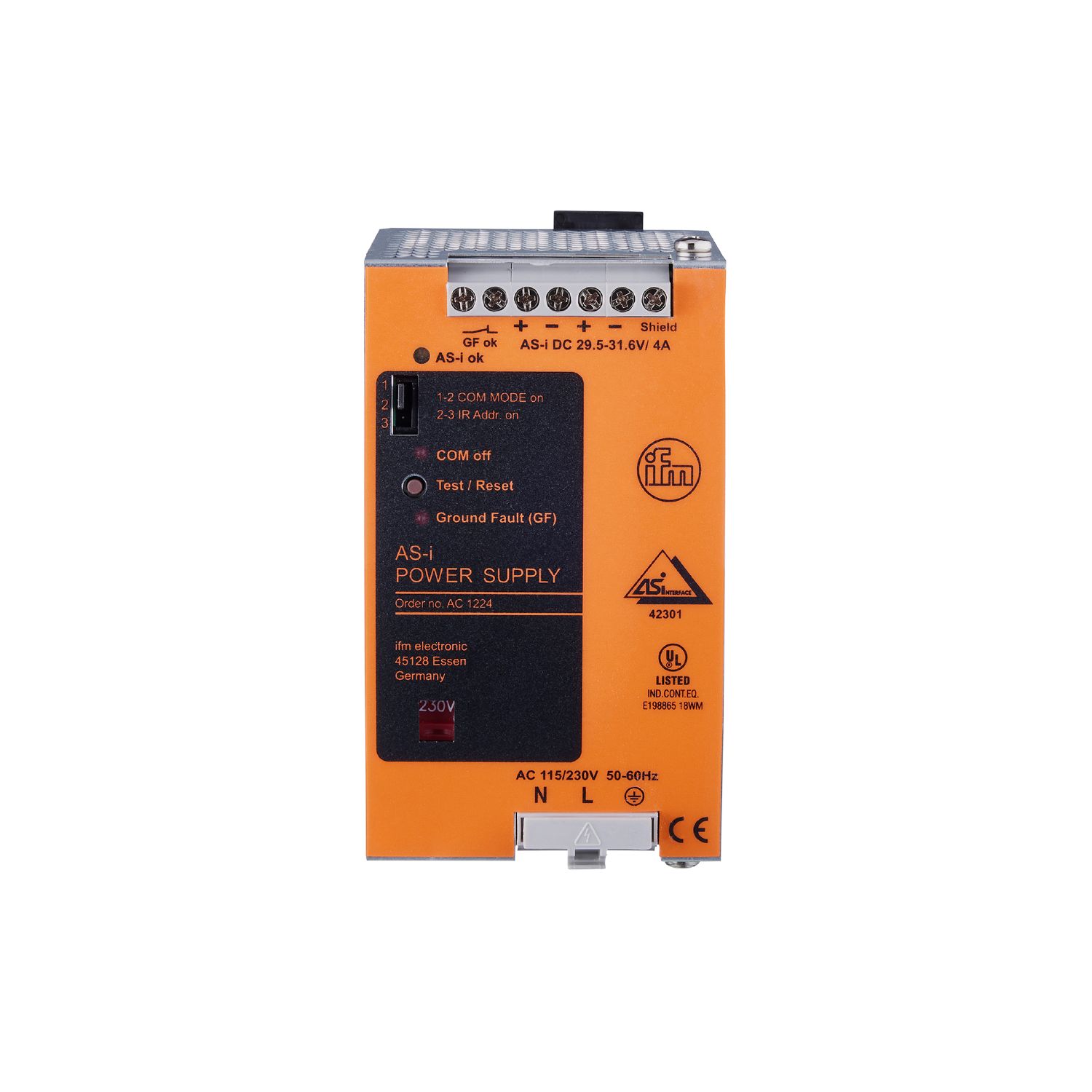

AS-Interface电源
AC1224
PowerSupply 115/230VAC 4A
AS-Interface电源
AC1224
PowerSupply 115/230VAC 4A
应用
| 设计 | 带接地故障监控器 |
|---|
电气数据
| 频率AC [Hz] | 47...63 |
|---|---|
| 额定电压AC [V] | 110 / 230 |
| 输入电压范围AC [V] | 85...132 / 184...264 |
| 防护等级 | I |
| 开机延迟时间最大值 [ms] | 100 |
| 输出电压AS-i [V] | 30.5 |
| 输出功率（永久） [W] | 122 |
| 输出电路的数量 | 1 |
| 输出电流AS-i [A] | 4 |
| 剩余波纹最大值 [mV] | 50 |
| 外部输入保护 | B 6 A |
| Derating降低额定值 [W/K] | 3 (60...70 °C) |
| 集成数据提取功能 | 有 |
输出
| 短路保护 | 有 |
|---|---|
| 短路保护类型 | 电子保护的 |
| 过载保护 | 有 |
| 可并联输出 | 否 |
| 可输出串联 | 否 |
工作条件
| 环境温度 [°C] | -10...70 | |
|---|---|---|
| 注意环境温度 |
|
|
| 外壳防护等级 | IP 20 | |
| 污染度 | 2; (IEC 62103: 不允许导电性污物) |
认证/测试
| EMC电磁兼容 |
|
||||||
|---|---|---|---|---|---|---|---|
| MTTF [年] | 139 |
AS-i分类
| AS-i认证 | 42301 |
|---|
机械技术数据
| 重量 [g] | 750 |
|---|---|
| 尺寸 [mm] | 124 x 73 x 107 |
| 原材料 | 外壳: 钢板 |
显示器/操作件
| 显示 |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 接口 | 接线端子: ...4 mm² |
|---|
图表
|
方框图
|
|
|---|
|
输出曲线
|
|
|---|
|
降低额定值特征
|
|
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — AC1224-01 — 23.03.2023 —
AC1224 –
PowerSupply 115/230VAC 4A
电气连接
接线端子: ...4 mm²
接口
- GF ok
- GF ok
- AS-i +
- AS-i -
- AS-i +
- AS-i -
- Shield
- N
- L
- PE
