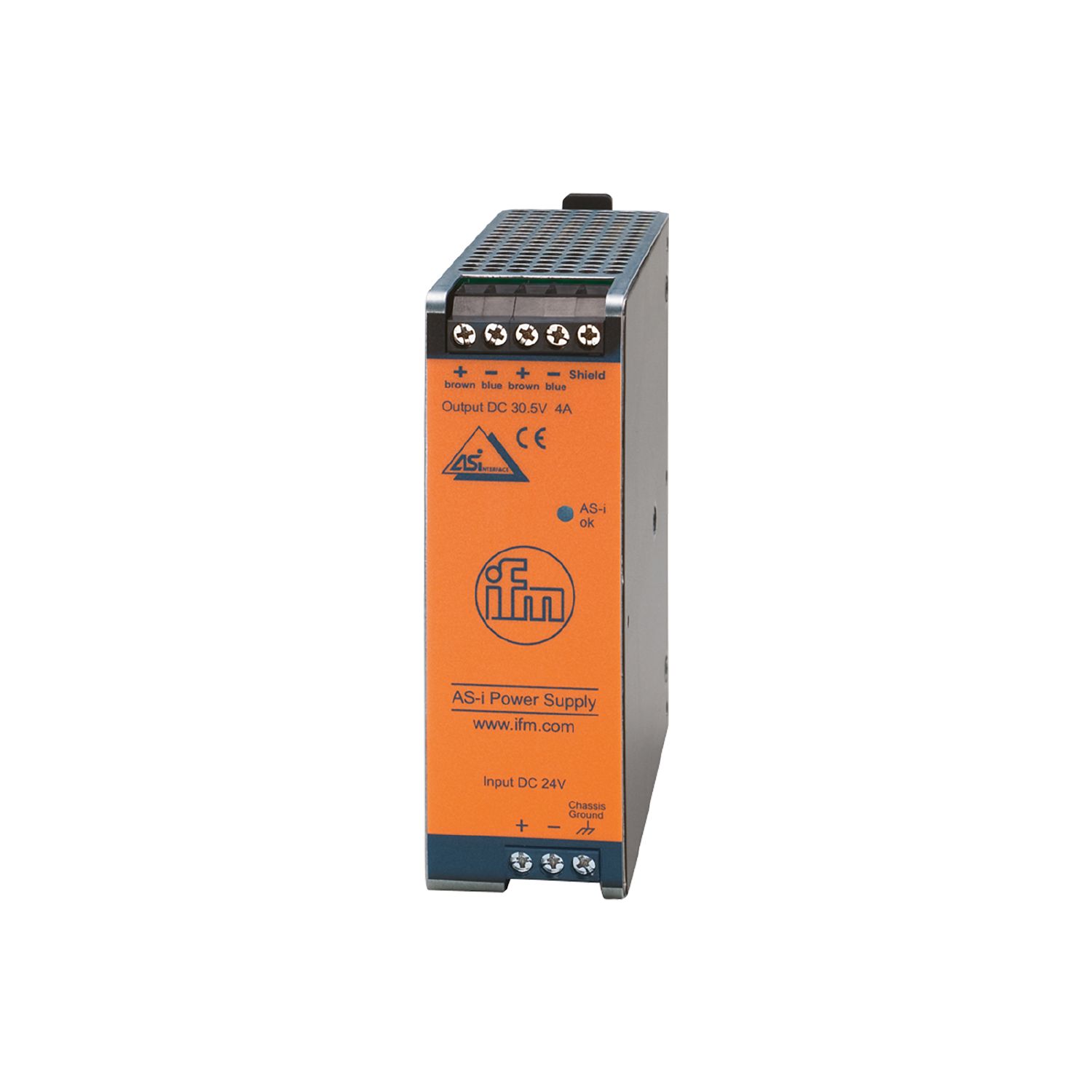

AS-Interface电源
AC1257
PSU-24VDC/ASi-4A
AS-Interface电源
AC1257
PSU-24VDC/ASi-4A
- 用于模块、传感器和执行器的可靠电源
- 高抗扰度和充足的能量储备,能够对电流峰值进行补偿
- 对来自初级电源的干扰进行安全解耦
- 特别节省空间的设计
- 得益于高效率的低控制柜发热
电气数据
工作电压公差 [%] | 25...35 | |
---|---|---|
额定电压DC [V] | 24 | |
输入电压DC [V] | 24 | |
防护等级 | III | |
过压保护 | 有; (< 36 V) | |
开机延迟时间最大值 [ms] | 650 | |
输出电压AS-i [V] | 30.5 | |
输出功率(永久) [W] | 122 | |
输出功率(峰值) [W] | 134 | |
注意输出功率(峰值) [W] |
|
|
功率储备 [%] | 10 | |
输出电路的数量 | 1 | |
输出电流AS-i [A] | 4 | |
剩余波纹最大值 [mV] | 50 | |
接通峰值电流(额定电压24 V DC) [A] | 2 | |
接通电流限制 | 有 | |
效率(额定电压24 V DC) [%] | 90.5 | |
外部输入保护 | ≤ B-10 A / ≤ C-8 A | |
Derating降低额定值 [W/K] | 3 (60...70 °C) | |
断电保持时间(额定电压24 V DC) [ms] | 6 | |
输入电流(额定电压24 V DC) [A] | 5.5 | |
功率损耗(额定电压24 V DC) [W] | 12.7 | |
集成数据提取功能 | 有 | |
反馈保护 [V] | 35 |
输出
短路保护 | 有 |
---|---|
过载保护 | 有 |
过载状态 | 恒定输出电流 |
可并联输出 | 否 |
可输出串联 | 否 |
工作条件
环境温度 [°C] | -25...70 | |
---|---|---|
注意环境温度 |
|
|
存储温度 [°C] | -40...85 | |
允许最大的相对空气湿度 [%] | 95; (IEC 60068-2-30) | |
外壳防护等级 | IP 20 | |
污染度 | 2; (IEC 62103: 不允许导电性污物) |
认证/测试
EMC电磁兼容 |
|
||||||||
---|---|---|---|---|---|---|---|---|---|
抗振强度 |
|
||||||||
抗冲击 |
|
AS-i分类
AS-i认证 | 98801 |
---|
机械技术数据
重量 [g] | 621 |
---|---|
安装方式 | 导轨; (TH35 (EN 60715)) |
尺寸 [mm] | 124 x 40 x 120 |
原材料 | 钢板 |
显示器/操作件
显示 |
|
---|
注释
包装单位 | 1 件 |
---|
电气连接
接口 | 螺丝接线端子: |
---|
图表
方框图
|
|
---|
输出曲线
|
|
---|
效率/功率损耗特性
|
|
---|
降低额定值特征
|
|
---|
电源缓冲时间的特性曲线
|
|
---|
