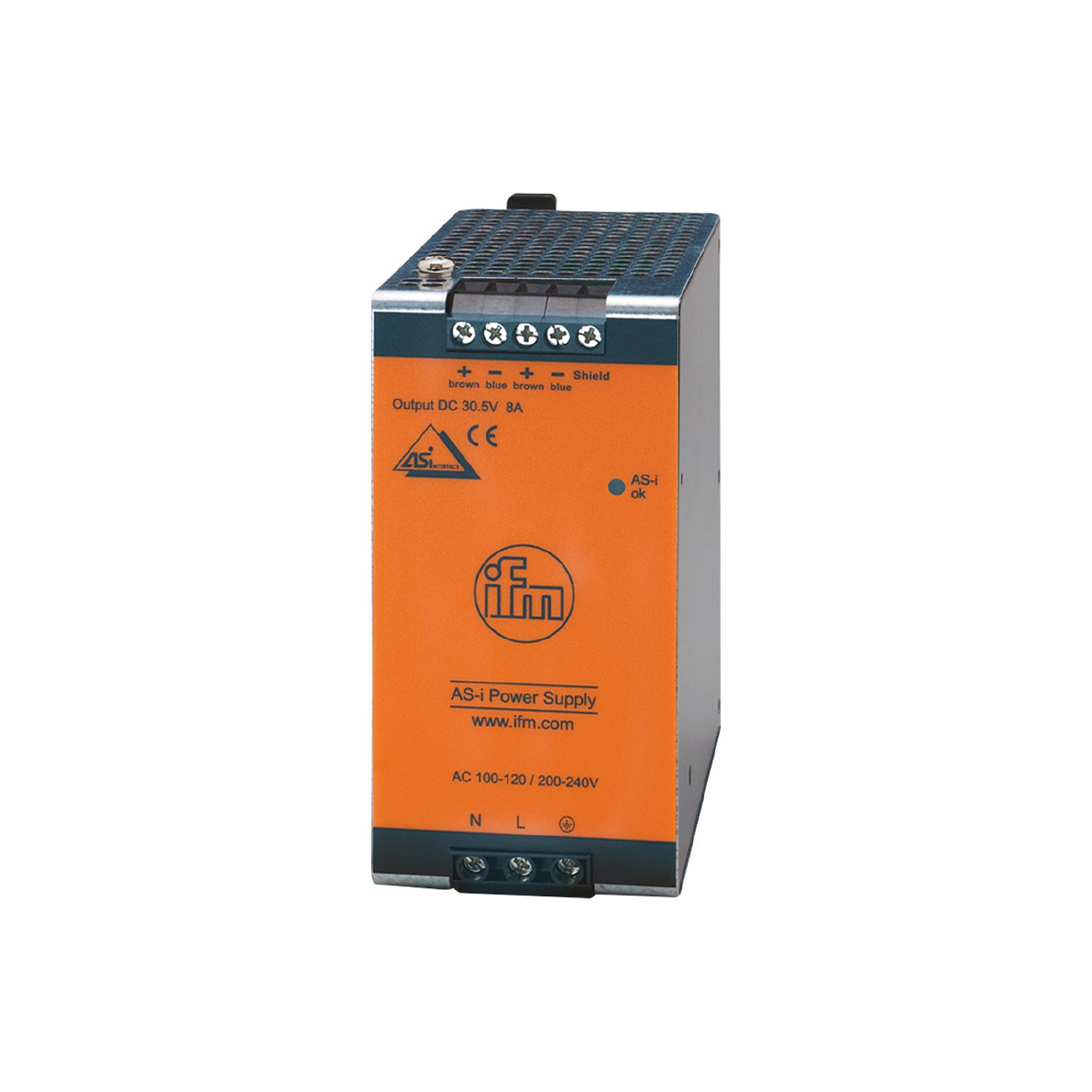

AS-Interface电源

Name: AC1258
Brand: ifm
SKU: AC1258
Price: 5728.00 CNY

AC1258

PSU-1AC/ASi-8A

AS-Interface电源

AC1258

PSU-1AC/ASi-8A

用于模块、传感器和执行器的可靠电源
高抗扰度和充足的能量储备，能够对电流峰值进行补偿
对来自初级电源的干扰进行安全解耦
特别节省空间的设计
得益于高效率的低控制柜发热

电气数据

频率AC [Hz]

47...64

工作电压公差 [%]

工作电压 [V]

自动范围选择

额定电压AC [V]

110 / 230

输入电压范围AC [V]

100...120 / 200...240

防护等级

过压保护

有; (< 36 V)

开机延迟时间最大值 [ms]

800

输出电压AS-i [V]

30.5

输出功率（永久） [W]

244

输出功率(峰值) [W]

256

注意输出功率(峰值) [W]

接通电源后短时加载总线能力

功率因数(额定电压120 V AC / 60 Hz)

0.59

功率因数(额定电压230 V AC / 50 Hz)

0.51

功率储备 [%]

输出电路的数量

输出电流AS-i [A]

剩余波纹最大值 [mV]

100

接通峰值电流(额定电压120 V AC / 60 Hz) [A]

接通峰值电流(额定电压230 V AC / 50 Hz) [A]

接通电流限制

有

效率(额定电压120 V AC / 60 Hz) [%]

89.4

效率(额定电压230 V AC / 50 Hz) [%]

90.9

外部输入保护

≤ B-10 A / ≤ C-6 A

Derating降低额定值 [W/K]

6 (60...70 °C)

断电保持时间(额定电压120 V AC / 60 Hz) [ms]

断电保持时间(额定电压230 V AC / 50 Hz) [ms]

输入电流(额定电压120 V AC / 60 Hz) [A]

3.73

输入电流(额定电压230 V AC / 50 Hz) [A]

2.23

功率损耗(额定电压120 V AC / 60 Hz) [W]

28.9

功率损耗(额定电压230 V AC / 50 Hz) [W]

24.4

集成数据提取功能

有

反馈保护 [V]

输出

短路保护	有
过载保护	有
过载状态	恒定输出电流
可并联输出	否
可输出串联	否

工作条件

环境温度 [°C]

-25...70

注意环境温度

请观察对流的可用空间（请参见操作使用说明书）

存储温度 [°C]

-40...85

允许最大的相对空气湿度 [%]

95; (IEC 60068-2-30)

外壳防护等级

IP 20

污染度

2; (IEC 62103: 不允许导电性污物)

认证/测试

EMC电磁兼容

EN 61000-6-1
EN 61000-6-2
EN 61000-6-4

抗振强度

IEC 60068-2-6

± 1,6 mm 2...17,8 Hz / 2 g 17,8...500 Hz

抗冲击

IEC 60068-2-27

30 g 6 ms / 20 g 11 ms

MTTF [年]

AS-i分类

AS-i认证	98501

机械技术数据

重量 [g]	898.5
安装方式	导轨; (TH35 (EN 60715))
尺寸 [mm]	124 x 62 x 120
原材料	钢板

显示器/操作件

显示

AS-i电压

LED, 绿色

注释

包装单位	1 件

电气连接

接口	螺丝接线端子:

图表

方框图

输出曲线

效率/功率损耗特性

降低额定值特征

电源缓冲时间的特性曲线
