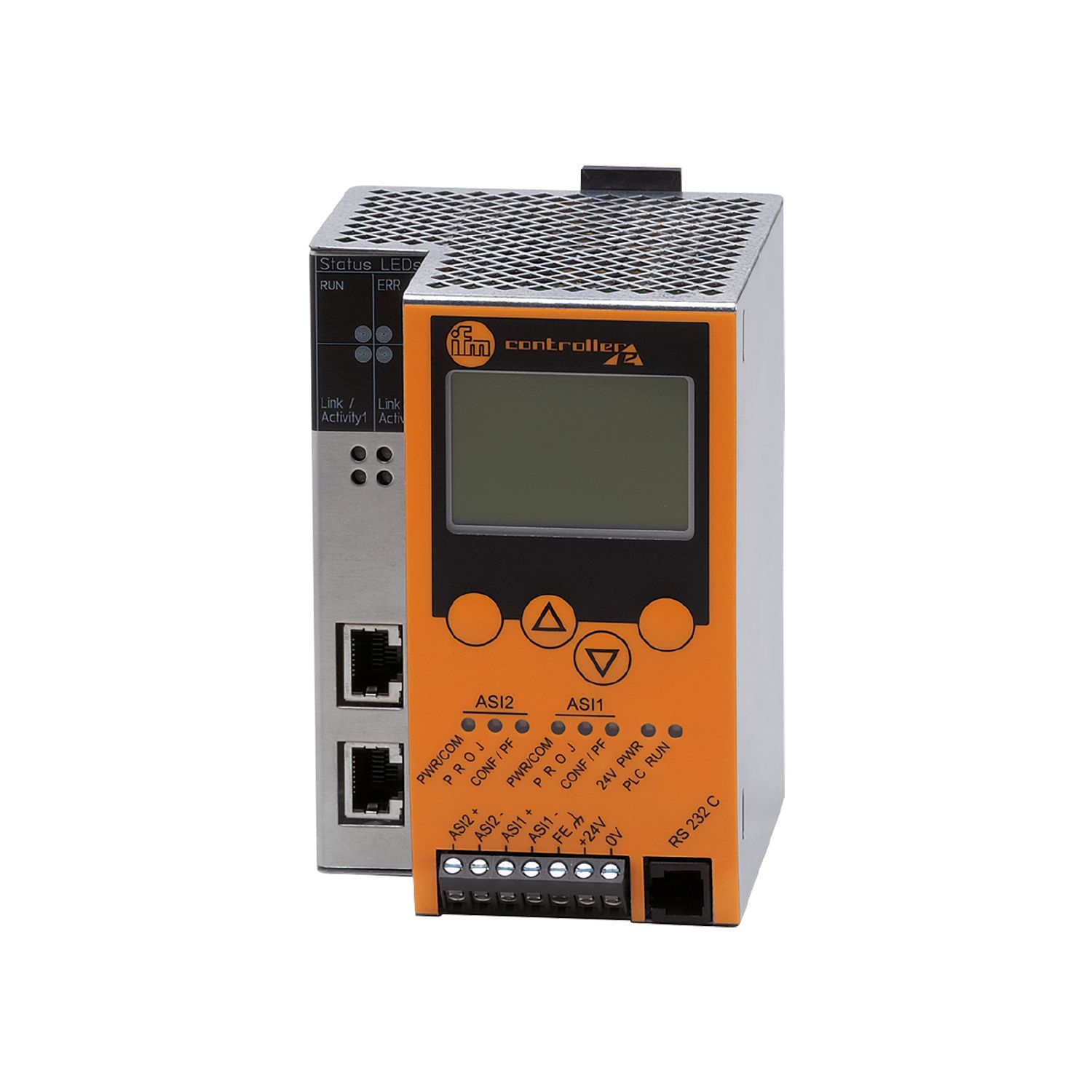

具PLC的AS-Interface EtherCAT网关
AC1392
ControllerE M4 2Mstr ECAT
具PLC的AS-Interface EtherCAT网关
AC1392
ControllerE M4 2Mstr ECAT
- 集成现场总线接口和 PLC
- 传感器执行器级别的快速可靠数据交换
- 用于指示所有 As-i 从站状态的彩色显示屏
- 友好简单的配置、安装和诊断
- 操作直观的快速设定菜单
该产品已停产
替代产品: AC1434 产品比较: AC1392 / AC1434 请注意: 如果选择替代产品和附件，其技术参数可能有所不同。
{{ifmVariantName}}
| 应用 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 应用 | 分散式控制器; EtherCat网关 | ||||||||
| 电气数据 | |||||||||
| 工作电压 [V] | 24 DC | ||||||||
| 电流损耗 [mA] | < 400 | ||||||||
| AS-i电流损耗最大值 [mA] | 10 | ||||||||
| 消耗功率最大值 [VA] | 10 | ||||||||
| AS-i主机的数量 | 2 | ||||||||
| 接口 | |||||||||
| 通信接口 | RS232; Ethernet | ||||||||
| Ethernet - EtherCAT | |||||||||
| 协议 | EtherCAT | ||||||||
| 用途型号 | 数据传递 | ||||||||
| RS232 | |||||||||
| R232接口数 | 1 | ||||||||
| 传输率 | 9600...115200 Baud | ||||||||
| 连接件型号 | RJ11 | ||||||||
| 用途型号 | 编程 | ||||||||
| 接口说明 |
|
||||||||
| 工作条件 | |||||||||
| 环境温度 [°C] | 0...60 | ||||||||
| 存储温度 [°C] | -20...70 | ||||||||
| 外壳防护等级 | IP 20 | ||||||||
| AS-i分类 | |||||||||
| AS-i版本 | 2.11; 3.0 | ||||||||
| AS-i Profil | M4 | ||||||||
| AS-i证书待定 | 有 | ||||||||
| 机械技术数据 | |||||||||
| 重量 [g] | 568 | ||||||||
| 外壳 | 用于DIN轨道安装的外壳 | ||||||||
| 尺寸 [mm] | 131 x 107 x 86 | ||||||||
| 原材料 | 铝; 钢板 镀锌的 | ||||||||
| 显示器/操作件 | |||||||||
| 显示 |
|
||||||||
| 注释 | |||||||||
| 包装单位 | 1 件 | ||||||||
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — AC1392-00 — 26.11.2015 —
|
|||||||||
AC1392 –
ControllerE M4 2Mstr ECAT
- 1
- EtherCAT接口
- 2
- 串联接口 RS232C
