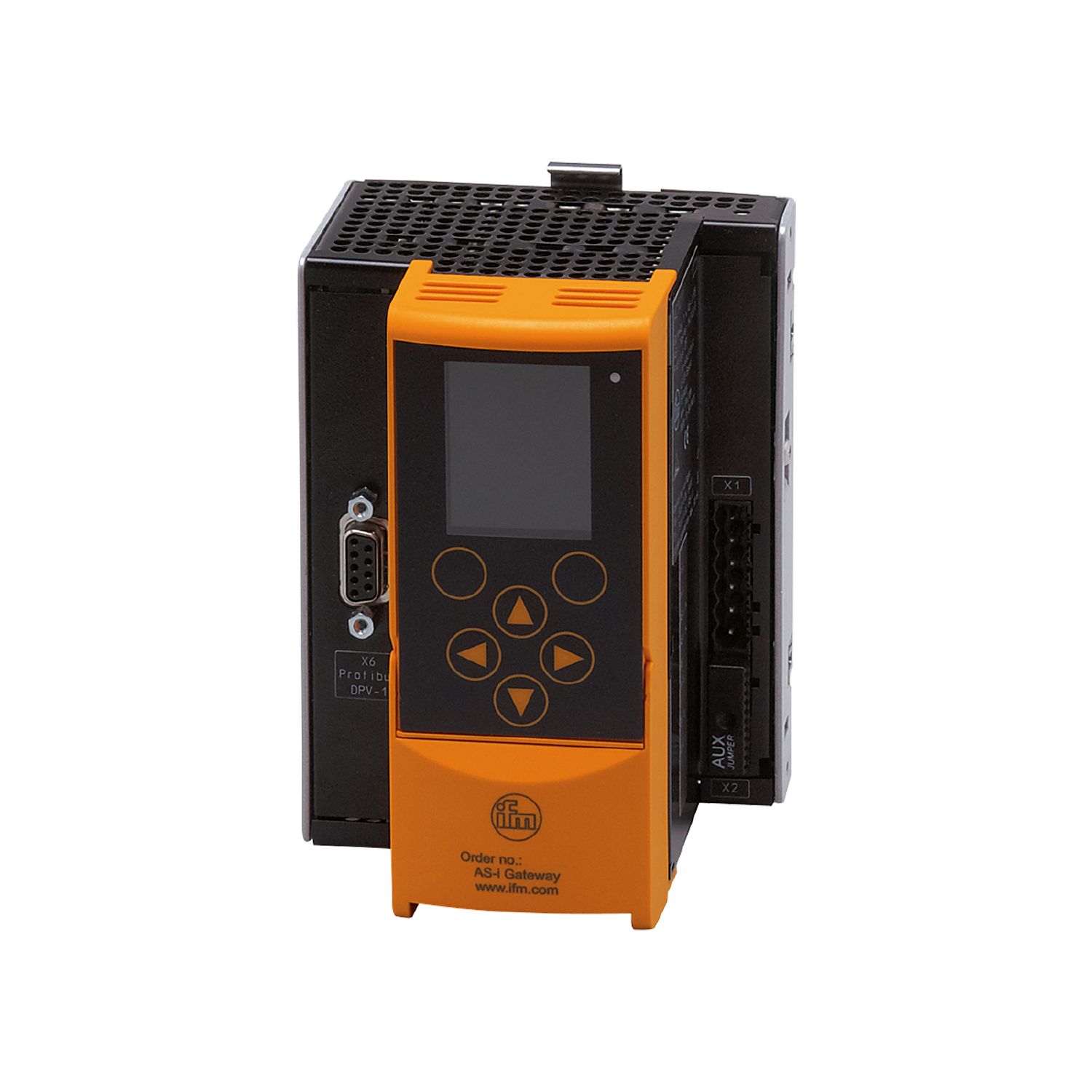

AS-Interface Profibus DP网关

AC1411

AS-i Gateway 1Master PB

AS-Interface Profibus DP网关

AC1411

AS-i Gateway 1Master PB

  • 集成现场总线接口
  • 传感器执行器级别的快速可靠数据交换
  • 用于指示所有 As-i 从站状态的彩色显示屏
  • 友好简单的配置、安装和诊断
  • 操作直观的快速设定菜单
{{ifmVariantName}}


  • ce
  • eac
  • asi
  • pi
  • cul
技术参数
应用
应用 Profibus网关
电气数据
工作电压 [V] 18...32 DC; (AUX; AS-i: 21...31,6 V DC)
电流损耗 [mA] < 500; (AUX / AS-i 1)
AS-i电流损耗最大值 [mA] 500; (带外部电源: 10 mA)
AS-i主机的数量 1
电气隔离
输出
电压范围DC [V] 根据PELV标准
接口
通信接口 Ethernet; PROFIBUS
Ethernet - Modbus TCP
传输率 10 MBaud; 100 MBaud
连接件型号 RJ45
协议 Modbus TCP
用途型号 编程
Ethernet - TCP/IP
传输率 10 MBaud; 100 MBaud
连接件型号 RJ45
协议 TCP/IP
用途型号 编程
Ethernet - UDP/IP
传输率 10 MBaud; 100 MBaud
连接件型号 RJ45
协议 UDP/IP
用途型号 编程
PROFIBUS
传输标准 EN 50170
传输率 12 MBaud
协议 Profibus DP
用途型号 数据传递
版本 DPV0; DPV1
工作条件
环境温度 [°C] 0...60
存储温度 [°C] -20...70
外壳防护等级 IP 20
AS-i分类
AS-i版本 3.0
AS-i Profil M4
AS-i认证 97302
机械技术数据
重量 [g] 715
外壳 用于DIN轨道安装的外壳
原材料 铝 粉末镀层; 钢板 镀锌的; PC
显示器/操作件
显示
功能 1 x LED, 红色/绿色
全图像LCD显示
附件
供货范围
接线端子
附件(可选)
许可证: "CODESYS V3", E71400
注释
包装单位 1 件
电气连接
接口 接线端子: ...2.5 mm²
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — AC1411-01 — 30.11.2015 —
