- AC2035
AS-Interface通用模块

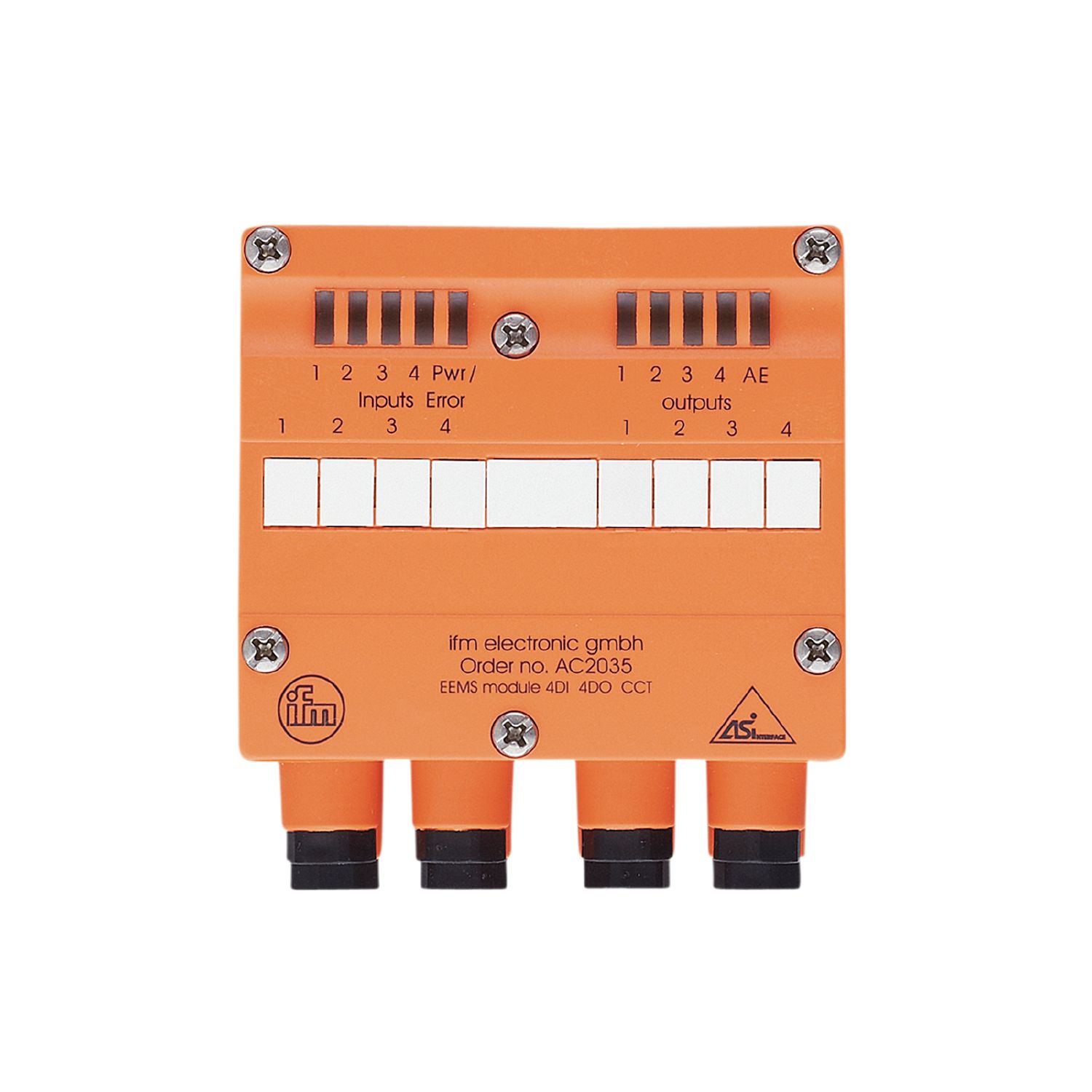

AC2035
EEMS/Module/4DI/4DO/T/CCT
AS-Interface通用模块
AC2035
EEMS/Module/4DI/4DO/T/CCT
- 易于安装和布线
- 用于带有电缆接口的传感器和执行器的连接
- 通过笼型夹子连接
- 强大的 LED 显示运行、开关状态和错误，清晰可见
应用
| 应用 | 现场安装 |
|---|
电气数据
| 工作电压 [V] | 26.5...31.6 DC |
|---|---|
| AS-i电流损耗最大值 [mA] | 230 |
| 当前负载总数最大值 [A] | 4 |
| Watchdog集成看门狗电路 | 有 |
总的输入/输出
| 输入和输出总数 | 数字输入数: 4; 数字输出数量: 4 |
|---|
输入
| 数字输入数 | 4 |
|---|---|
| 数字输入输入电路 | PNP |
| 输入传感器电源 | AS-i |
| 电源 [V] | 20...30 |
| 输入电流负载最大值 [mA] | 200 |
| 输入电流高 [mA] | > 5 |
| 输入电流低 [mA] | < 3 |
| 开关级别高 [V] | > 10 |
| 数字输入保护短路 | 有 |
输出
| 数字输出数量 | 4 |
|---|---|
| 电路 | PNP |
| 电压范围DC [V] | 24; (根据PELV标准) |
| 每个输出最大电流负载 [mA] | 1000; (DC-12 / DC-13) |
| 短路保护 | 有 |
| 电流单独的 | 有 |
| 执行器电源输出 | AUX |
工作条件
| 环境温度 [°C] | -25...60 |
|---|---|
| 外壳防护等级 | IP 65 |
认证/测试
| EMC电磁兼容 |
|
|---|
AS-i分类
| AS-i master profile | M2; M3; M4 | |||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AS-i Profil | S-7.F.F | |||||||||||||||||||||||||||||||||||
| AS-i I/O配置 [hex] | 7 | |||||||||||||||||||||||||||||||||||
| AS-i ID代码 [hex] | F.F | |||||||||||||||||||||||||||||||||||
| 数据位 |
|
|||||||||||||||||||||||||||||||||||
| 参数位 |
|
机械技术数据
| 重量 [g] | 317 |
|---|---|
| 安装方式 | 扁平电缆或SC下部模块的AS-i接口 |
| 原材料 | PA 6-GF30; 不锈钢(1.4305/303) |
显示器/操作件
| 显示 |
|
|---|
电气连接
| 模块连接 | 扁形电缆 |
|---|
注释
| 注释 |
|
|
|---|---|---|
| 包装单位 | 1 件 |
电气连接
| 笼型夹具: |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — AC2035-01 — 24.01.2024 —
AC2035 –
EEMS/Module/4DI/4DO/T/CCT
- 1
- 标签
电气连接
笼型夹具:
