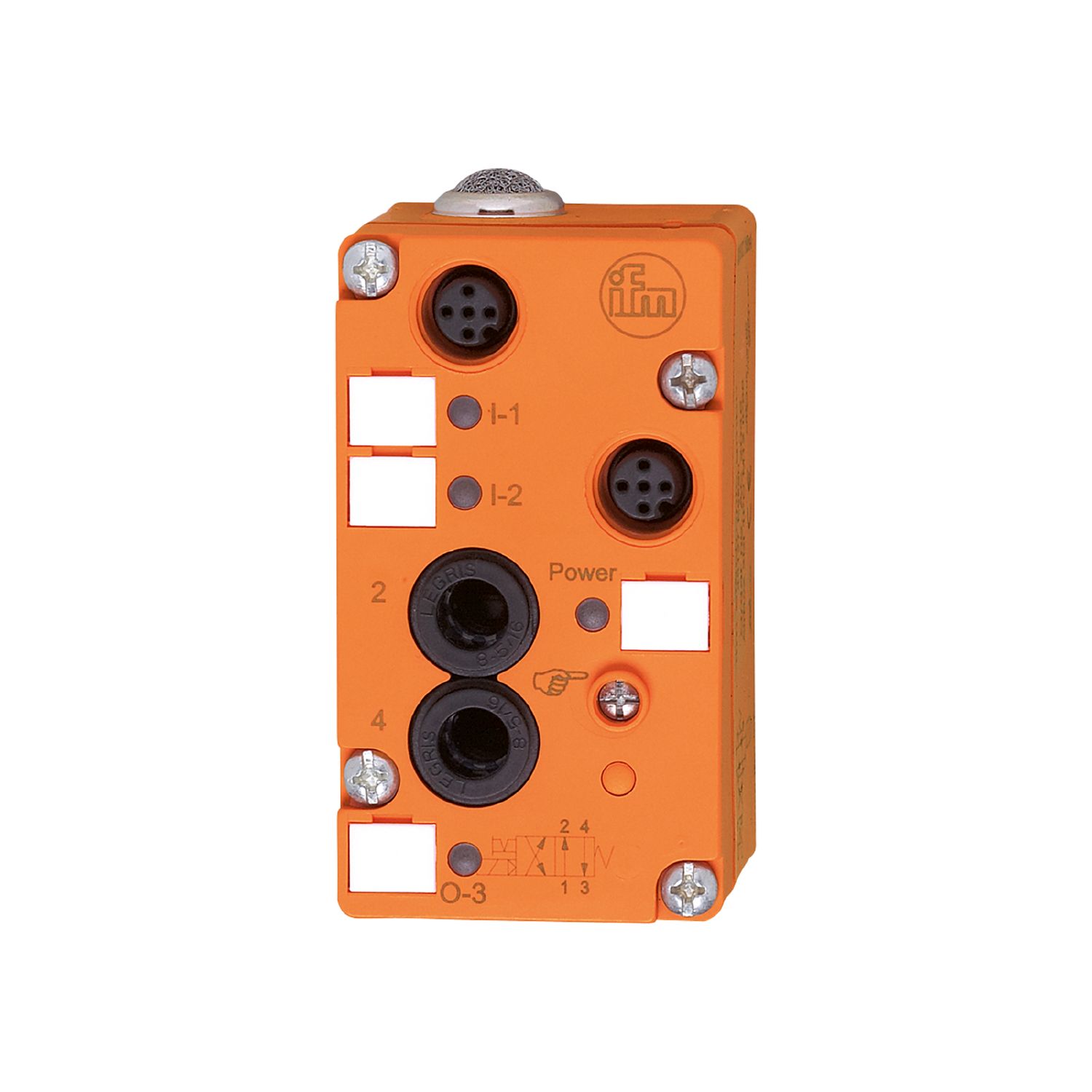

AS-Interface AirBox

Name: AC2046
Brand: ifm
SKU: AC2046
Price: 3443.00 CNY

AC2046

AirBox 2DI 1PO M12

AS-Interface AirBox

AC2046

AirBox 2DI 1PO M12

用于气缸和阀门执行器的分散触发
AS-i I/O 模块和电磁阀的组合
由于分散应用靠近执行器，能效高
降低安装和配线复杂度
安装简便，线路连于模块下半部分

应用

应用	现场安装

电气数据

工作电压 [V]	26.5...31.6 DC
AS-i电流损耗最大值 [mA]	165
Watchdog集成看门狗电路	有

总的输入/输出

输入和输出总数	数字输入数: 2; 气动输出数: 1

输入

数字输入数	2
数字输入输入电路	PNP
输入传感器电源	AS-i
电源 [V]	20...30
输入电流负载最大值 [mA]	100
输入电流高 [mA]	> 3
输入电流低 [mA]	< 1.5
开关级别高 [V]	> 10
数字输入保护短路	有

输出

气动输出数	1; (气动常开/常闭可选输出 ; 单稳态)
执行器电源输出	AS-i

工作条件

环境温度 [°C]

0...55

注意环境温度

采用特殊压缩空气处理: < 0 °C

外壳防护等级

IP 65

认证/测试

EMC电磁兼容

EN 50295

AS-i分类

扩展寻址模式

否

AS-i master profile

M2; M3; M4

AS-i Profil

S-3.F

AS-i I/O配置 [hex]

AS-i ID代码 [hex]

数据位

数据位	D0	D1	D2	D3
插座	I-1	I-1 / I-2	O-3	-
插脚	4	2 / 4	-	-

机械技术数据

重量 [g]

243.5

安装方式

螺钉安装

原材料

PBT

气动系统

1 x 4/2通座阀

工作压力范围 [bar]

3...8

工作压力范围 [MPa]

0.3...0.8

注意工作压力范围

包括可能的压力峰值

6/5 bar时的空气量 [l/min]

500

6/0 bar时的空气量 [l/min]

700

允许的压缩空气

已过滤 (5 µm); 已加油 (ISO-VG10) 或未加油

备用空气90 %真空 [bar]

3...8

备用空气90 %真空 [MPa]

0.3...0.8

管件

Legris LF 3000/8 / LF 3000/4

排气

显示器/操作件

显示

操作	LED, 绿色
功能	LED, 黄色

电气连接

模块连接	扁形电缆

注释

请参见“下载”下方关于压缩空气和EMC/ESD的备注

包装单位

1 件

电气连接

接口	模块下部的触点针 , FK / PG:
接口	接插件: M12
