产品分类
AC2212

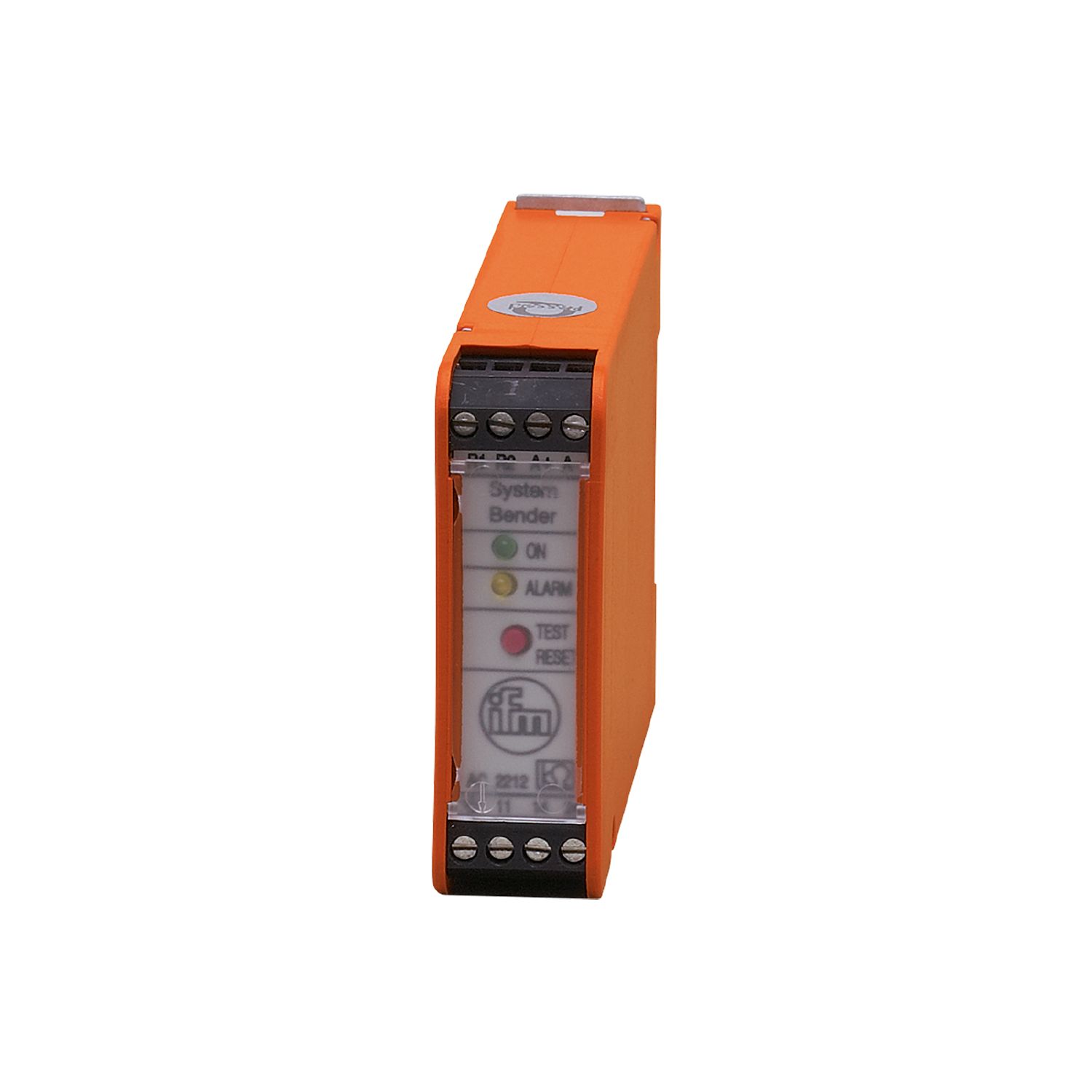

AS interface绝缘监控器

AC2212

Insulation Monitoring Device

AS interface绝缘监控器

AC2212

Insulation Monitoring Device

可靠的绝缘监控
LED 表示绝缘故障

停产产品 - 存档登录

应用

应用	非对称的及对称绝缘误差的检测; 非接地的AS-i和24 V直流电压网(IT系统)中绝缘监控

电气数据

工作电压 [V]	26.5...31.6 DC
额定电压DC [V]	21...36
AS-i电流损耗最大值 [mA]	40

输出

继电器接口容量	1A AC/DC

工作条件

环境温度 [°C]	-25...60
存储温度 [°C]	-40...70
外壳防护等级	IP 20

认证/测试

EMC电磁兼容

EN 61557-8	(1997)
EN 61326/A2	(2001)

AS-i分类

AS-i认证	19901

机械技术数据

重量 [g]	179
外壳	DIN轨道和仪表盘的安装

显示器/操作件

显示

操作	LED, 绿色
功能	LED, 黄色

注释

Aktives symmetrisches und passives Messverfahren.

2 Meldekontakte

Kontakt 11/14 löst bei unsymmetrischen Fehlern aus.

Kontakt 11/24 löst bei symmetrischen und unsymmetrischen Fehlern aus.

Kontakt geschlossen wenn AS-i Spannung anliegt und kein Erdschluss vorliegt.

包装单位

1 件

易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — AC2212-00 — 05.07.2007 —
