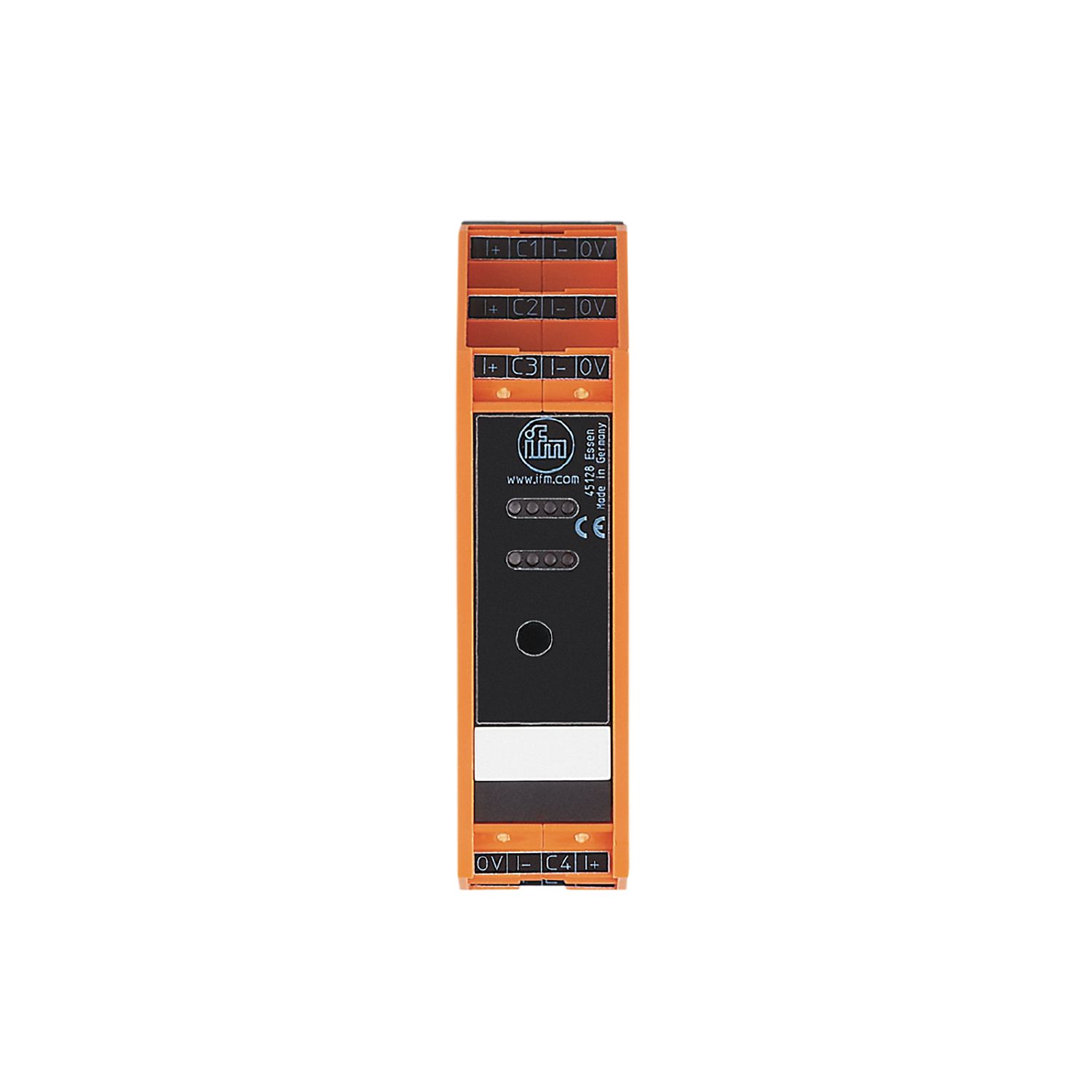

AS-Interface控制柜模块

AC2220

SmartLine25 4AI (Pt100)C IP20

AS-Interface控制柜模块

AC2220

SmartLine25 4AI (Pt100)C IP20

用于控制柜中
通过笼式弹簧夹简单快速布线
特别节省空间的设计
用于电源循环的双终端
强大的 LED 显示运行、开关状态和功能，清晰可见

該產品即將/已停產

替代产品: AC3222 产品比较: AC2220 / AC3222 请注意: 如果选择替代产品和附件，其技术参数可能有所不同。

产品特征

输入和输出总数	Pt100输入数: 4
测量范围 [°C]	-200...850

应用

应用	控制柜安装

电气数据

工作电压 [V]	26.5...31.6 DC
AS-i电流损耗最大值 [mA]	80
反相保护	有

总的输入/输出

输入和输出总数	Pt100输入数: 4

输入

Pt100输入数	4
输入传感器电源	AS-i
电源 [V]	24
输入电流负载最大值 [mA]	80
数字输入保护短路	有
模拟量输入的分辨率	16 / 0.1 °C

测量/设定范围

测量范围 [°C]	-200...850

工作条件

环境温度 [°C]	0...70
存储温度 [°C]	-25...85
外壳防护等级	IP 20

认证/测试

EMC电磁兼容

EN 50295

MTTF [年]

140

AS-i分类

AS-i编址	编址插座
AS-i master profile	M3; M4
AS-i Profil	S-7.3.E
AS-i I/O配置 [hex]	7
AS-i ID代码 [hex]	3.E

机械技术数据

重量 [g]	155.5
安装方式	DIN轨道安装
原材料	PBT

显示器/操作件

显示

开关状态	LED, 黄色通道 1...4
操作	LED, 绿色电压 AS-i - AS-i
故障	LED, 红色

注释

按照cULus工作电压"电源级2"

包装单位

1 件

电气连接

接口	COMBICON:
