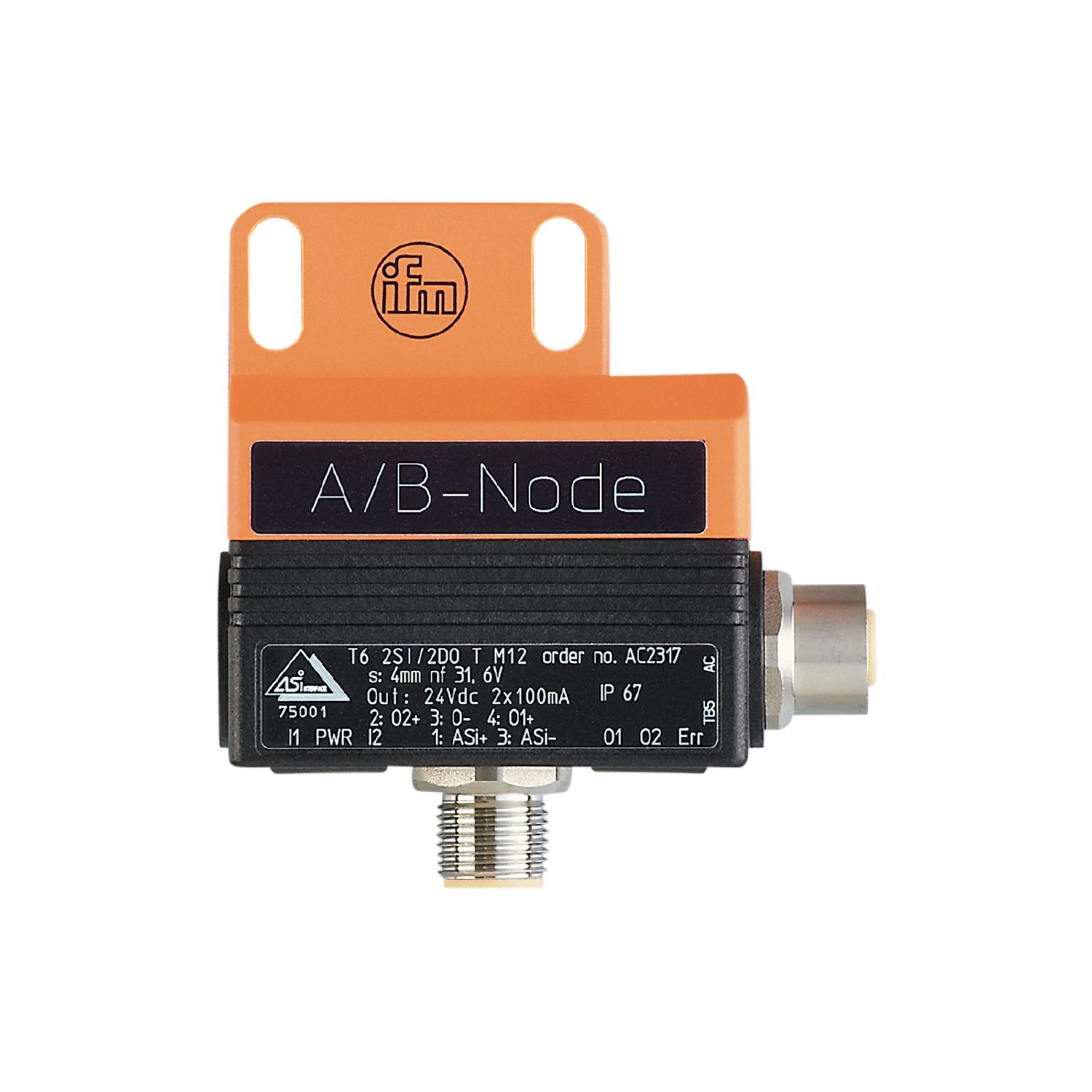

用于气动四分之一回转执行器的AS-Interface双接近开关

Name: AC2317
Brand: ifm
SKU: AC2317
Price: 2395.00 CNY

AC2317

DUAL SENSOR T6 2SI 2DO T M12

用于气动四分之一回转执行器的AS-Interface双接近开关

AC2317

DUAL SENSOR T6 2SI 2DO T M12

适用于监控阀门位置
适用于阀门执行器的可靠位置反馈
电磁阀的触发和故障检测
非接触式并带有自洁系统
只需三颗螺丝的快速稳固安装

产品特征

电气设计	AS-i
感应距离 [mm]	4
尺寸 [mm]	55 x 60 x 35

电气数据

工作电压 [V]	26.5...31.6 DC; (符合cULus - Class 2标准)
AS-i电流损耗最大值 [mA]	260
Watchdog集成看门狗电路	有

总的输入/输出

输入和输出总数	数字输入数: 2; 数字输出数量: 2

输入

数字输入数	2
输入传感器电源	AS-i
电源 [V]	20...30
数字输入保护短路	否

输出

电气设计	AS-i
数字输出数量	2
每个输出最大电流负载 [mA]	100
短路保护	有
电流单独的	否
执行器电源输出	AS-i

监控范围

感应距离 [mm]	4

工作条件

环境温度 [°C]	-20...70
外壳防护等级	IP 67

认证/测试

EMC电磁兼容

EN 50295
EN 61000-6-2

MTTF [年]

310

AS-i分类

AS-i版本	2.1
扩展寻址模式	有
AS-i Profil	S-7.A.E
AS-i I/O配置 [hex]	7
AS-i ID代码 [hex]	A.E
AS-i认证	75001

机械技术数据

重量 [g]	178.5
安装	非齐平安装
尺寸 [mm]	55 x 60 x 35
原材料	PBT; PC

显示器/操作件

显示

操作	1 x LED, 绿色
功能	1 x LED, 黄色
错误	1 x LED, 红色

附件

供货范围

固定支架

内六角头螺丝: 2 x M5 x 35

垫圈: 2

注释

如果总负载电流超过100 mA，那么所有的输出不允许同时设定。

包装单位

1 件

电气连接 - 插头

接口	接插件: 1 x M12; 译码: A; 成型体: 特种钢

电气连接 - 插座

Ausgänge	接插件: 1 x M12; 译码: A; 成型体: 特种钢
