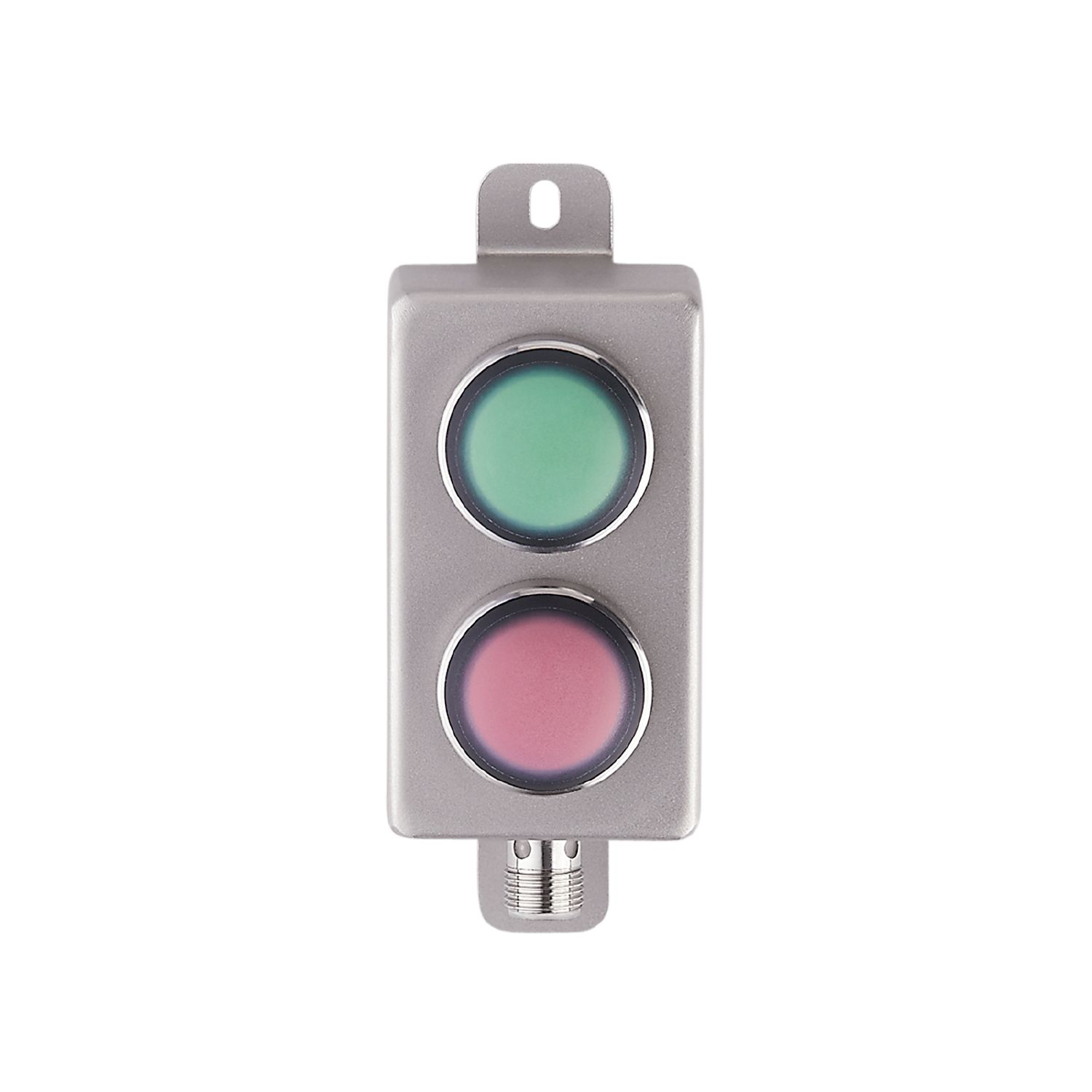

AS-i照明按钮模块

AC2381

AS-i Module 2BI 2LO RD/GR IP69K

AS-i照明按钮模块

AC2381

AS-i Module 2BI 2LO RD/GR IP69K

2个按钮和2路LED输出
按钮带触觉压力点，可防止意外触发
坚固的不锈钢外壳具有高防护等级
安装快速便捷
模块直接通过AS-Interface供电

应用

应用	现场安装; 用于食品工业的卫生及潮湿环境

电气数据

工作电压 [V]	26.5...31.6 DC
AS-i电流损耗最大值 [mA]	80

输入

输入传感器电源	AS-i

输出

电气设计	AS-i

工作条件

环境温度 [°C]	-25...70
存储温度 [°C]	-40...80
外壳防护等级	IP 67; IP 68; IP 69K

认证/测试

EMC电磁兼容

EN 61000-6-2
EN 62026-2

AS-i分类

AS-i版本

2.11; 3.0

扩展寻址模式

有

AS-i master profile

M2; M3; M4

AS-i Profil

S-B.A.E

AS-i I/O配置 [hex]

AS-i ID代码 [hex]

A.E

AS-i认证

135301

数据位

数据位	D0	D1	D2	D3
LED 1 红色	DO-0	-	-	-
LED 2 绿色	-	DO-1	-	-
按钮 1	-	-	DI-2 (NC)	-
按钮 2	-	-	-	DI-3 (NO)

机械技术数据

重量 [g]	276.55
安装方式	螺钉安装
尺寸 [mm]	118 x 50 x 47
原材料	特种钢

显示器/操作件

显示

操作	LED, 绿色
故障	LED, 红色

元件

2	可自由编程的带背景光按钮

电气连接

模块连接	M12

注释

按钮模块（RAFI型RAFIX22）可防止意外接触。

包装单位

1 件
