AS-Interface CompactLine模块
AC2417

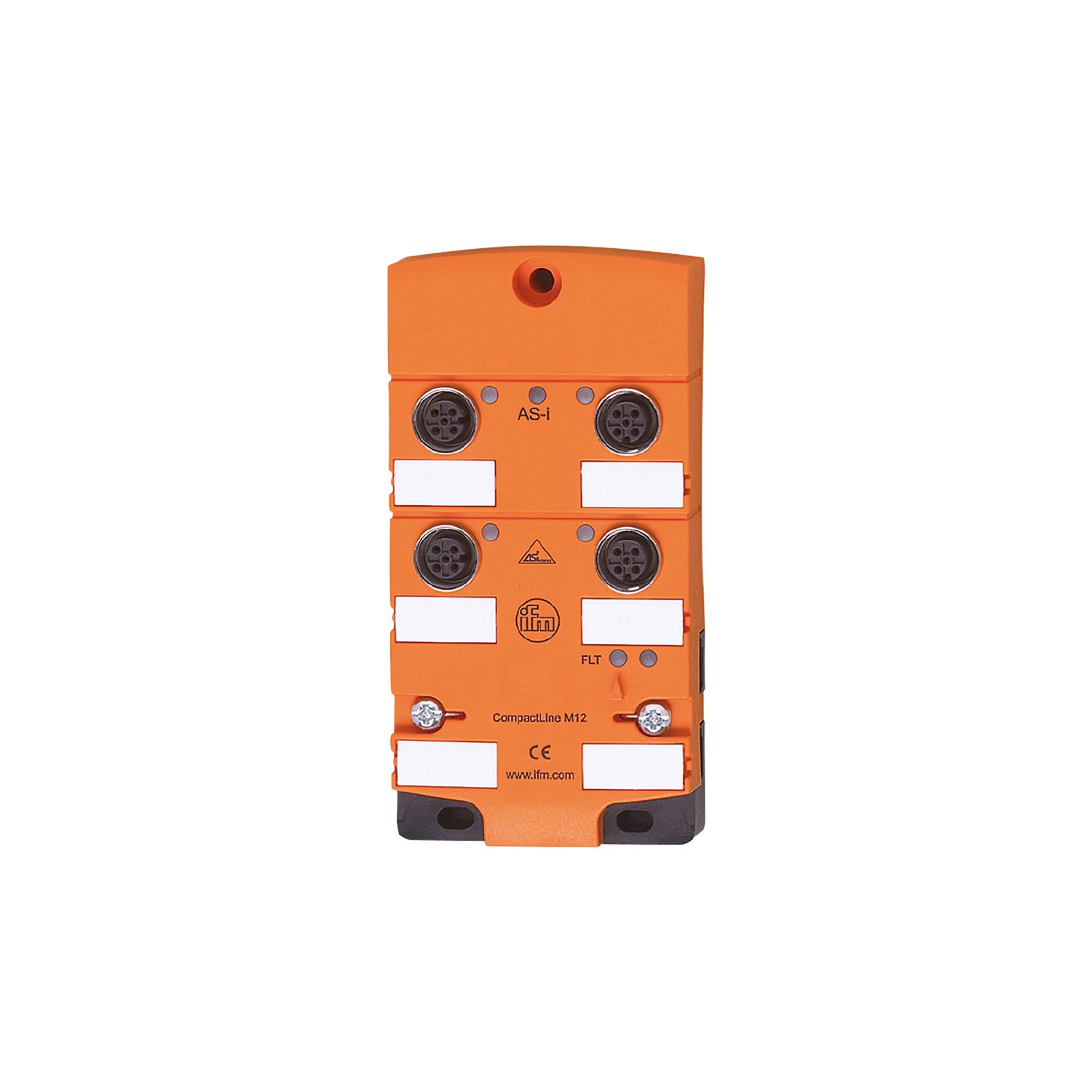

CompactModule 4DO T M12
AS-Interface CompactLine模块
AC2417
CompactModule 4DO T M12
- 易于安装和布线
- 完全密封造就高耐冲击和振动
- 高可见度的明亮 LED，显示功能和错误
- 高防护等级，适应严苛工业环境的需求
- 用于连接传感器和执行器的 M12 连接器坚固耐用
应用
| 应用 | 现场安装 |
|---|
电气数据
| 工作电压 [V] | 26.5...31.6 DC |
|---|---|
| AS-i电流损耗最大值 [mA] | 75 |
| 当前负载总数最大值 [A] | 4 |
| 附加电源 [V] | 15...30 DC; (AUX) |
| 其他电源的最大电流消耗 [mA] | 4000; (AUX) |
| Watchdog集成看门狗电路 | 有 |
总的输入/输出
| 输入和输出总数 | 数字输出数量: 4 |
|---|
输出
| 数字输出数量 | 4 |
|---|---|
| 电路 | PNP |
| 电压范围DC [V] | 15...30; (AUX) |
| 每个输出最大电流负载 [mA] | 2000; (采用种类DC-13（电磁铁控制）: 20 W (IEC 60947-5-1)) |
| 最大输出负载总电流 [A] | 4 |
| 短路保护 | 有 |
| 电流单独的 | 有 |
| 执行器电源输出 | AUX |
工作条件
| 环境温度 [°C] | -25...80 |
|---|---|
| 存储温度 [°C] | -25...80 |
| 允许最大的相对空气湿度 [%] | 90; (非凝结) |
| 海拔高度最大值 [m] | 2000 |
| 外壳防护等级 | IP 67; (如果使用扁平电缆时 E7400x / E7401x) |
认证/测试
| EMC电磁兼容 |
|
||||||
|---|---|---|---|---|---|---|---|
| MTTF [年] | 300 | ||||||
| UL认证 |
|
AS-i分类
| AS-i版本 | 2.11; 3.0 | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AS-i编址 | 红外编址 | ||||||||||||||||||||
| 扩展寻址模式 | 否 | ||||||||||||||||||||
| AS-i master profile | M2; M3; M4 | ||||||||||||||||||||
| AS-i Profil | S-8.0.F | ||||||||||||||||||||
| AS-i I/O配置 [hex] | 8 | ||||||||||||||||||||
| AS-i ID代码 [hex] | 0.F | ||||||||||||||||||||
| AS-i认证 | 92201 | ||||||||||||||||||||
| 数据位 |
|
机械技术数据
| 重量 [g] | 292.5 |
|---|---|
| 安装方式 | AS-i扁平电缆连接 |
| 原材料 | PA; 插座: 黄铜 镀镍的; 下部模块螺纹套:: 黄铜 镀镍的; O形环: FKM; 穿刺触点: CuSn6 镀镍及镀锡的 |
显示器/操作件
| 显示 |
|
|---|
电气连接
| 模块连接 | 扁形电缆 |
|---|
附件
| 附件(可选) |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 接插件: M12; 译码: A |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — AC2417-02 — 24.01.2024 —
AC2417 –
CompactModule 4DO T M12
电气连接
- 输出
- 3
- 外部电源 AUX -
- 4
- 开关输出
- 5
- 功能接地 (FE)
- 1, 2
- 不接线
接插件: M12; 译码: A
