AS-Interface CompactLine模块

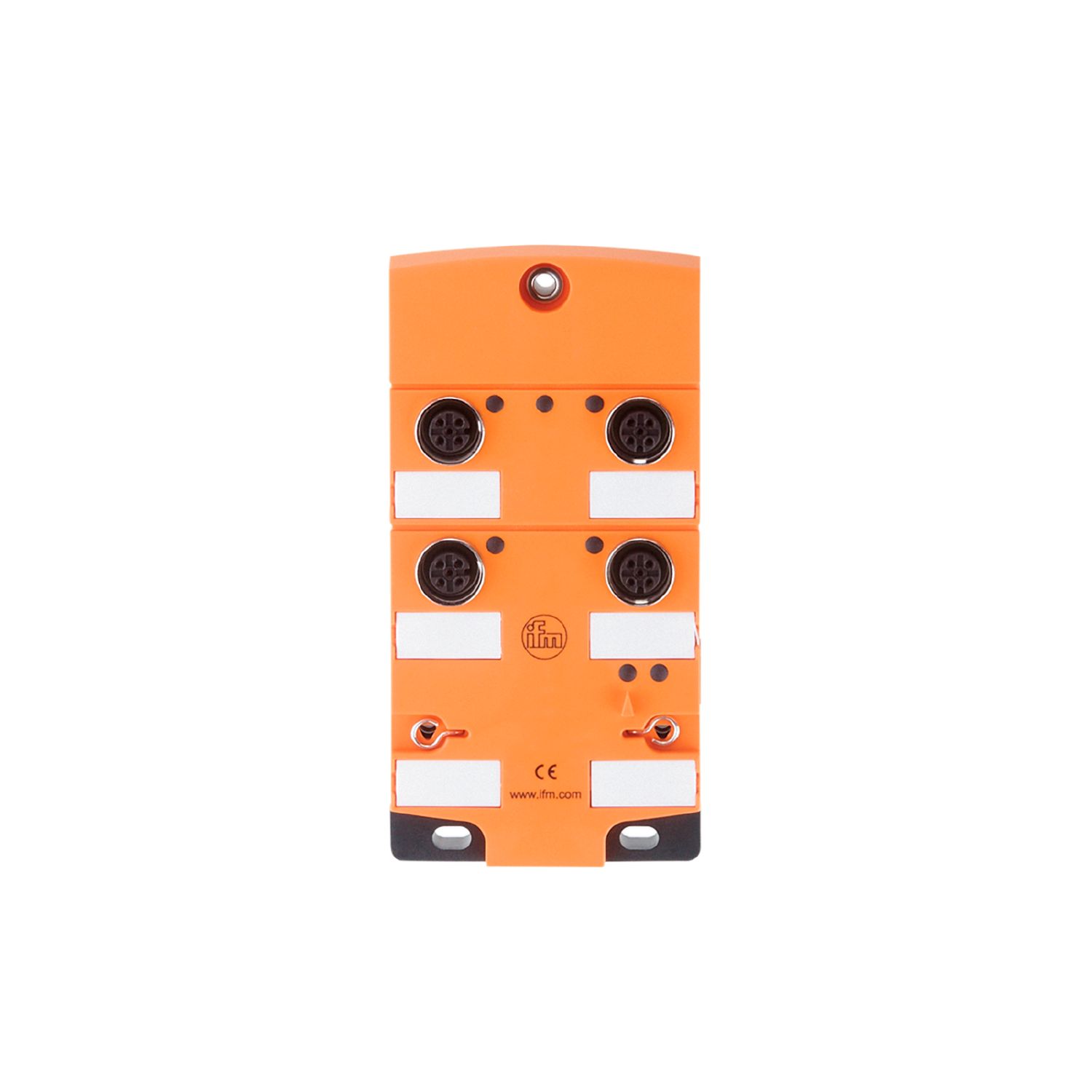

AC2474
CompactLine M12 4DI
AS-Interface CompactLine模块
AC2474
CompactLine M12 4DI
应用
| 应用 | 现场安装 |
|---|
电气数据
| 工作电压 [V] | 26.5...31.6 DC |
|---|---|
| AS-i电流损耗最大值 [mA] | 250 |
总的输入/输出
| 输入和输出总数 | 数字输入数: 4 |
|---|
输入
| 数字输入数 | 4 |
|---|---|
| 数字输入输入电路 | PNP; (Typ 2符合IEC 61131-2规定) |
| 输入传感器电源 | AS-i |
| 电源 [V] | 20...30; (DC) |
| 输入电流负载最大值 [mA] | 200 |
| 输入电流限制 [mA] | 15 |
| 输入电流高 [mA] | 6...10 |
| 输入电流低 [mA] | 0...2 |
| 开关级别高 [V] | > 11 |
| 数字输入保护短路 | 有 |
工作条件
| 环境温度 [°C] | -25...80 |
|---|---|
| 存储温度 [°C] | -25...80 |
| 允许最大的相对空气湿度 [%] | 90; (非凝结) |
| 海拔高度最大值 [m] | 2000 |
| 外壳防护等级 | IP 67; (如果使用扁平电缆时 E7400x / E7401x) |
认证/测试
| EMC电磁兼容 |
|
||||||
|---|---|---|---|---|---|---|---|
| MTTF [年] | 382 | ||||||
| UL认证 |
|
AS-i分类
| AS-i版本 | 2.11; 3.0 | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AS-i编址 | 红外编址 | ||||||||||||||||||||
| 扩展寻址模式 | 否 | ||||||||||||||||||||
| AS-i master profile | M2; M3; M4 | ||||||||||||||||||||
| AS-i Profil | S-0.0.E | ||||||||||||||||||||
| AS-i I/O配置 [hex] | 0 | ||||||||||||||||||||
| AS-i ID代码 [hex] | 0.E | ||||||||||||||||||||
| AS-i认证 | 40501 | ||||||||||||||||||||
| 数据位 |
|
机械技术数据
| 重量 [g] | 299 |
|---|---|
| 安装方式 | AS-i扁平电缆连接 |
| 原材料 | PA; 插座: 黄铜 镀镍的; 下部模块螺纹套:: 黄铜 镀镍的; O形环: FKM; 穿刺触点: CuSn6 镀镍及镀锡的 |
显示器/操作件
| 显示 |
|
|---|
电气连接
| 模块连接 | 扁形电缆 |
|---|
附件
| 供货范围 |
|
|---|
注释
| 注释 |
|
|||
|---|---|---|---|---|
| 包装单位 | 1 件 |
电气连接
| 接插件: M12; 译码: A |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — AC2474-00 — 24.01.2024 —
AC2474 –
CompactLine M12 4DI
电气连接
- 输入
- 1
- 传感器电源 L+
- 2+4
- 数据输入 1 内部桥接
- 3
- 传感器电源 L-
- 5
- 功能接地
接插件: M12; 译码: A
