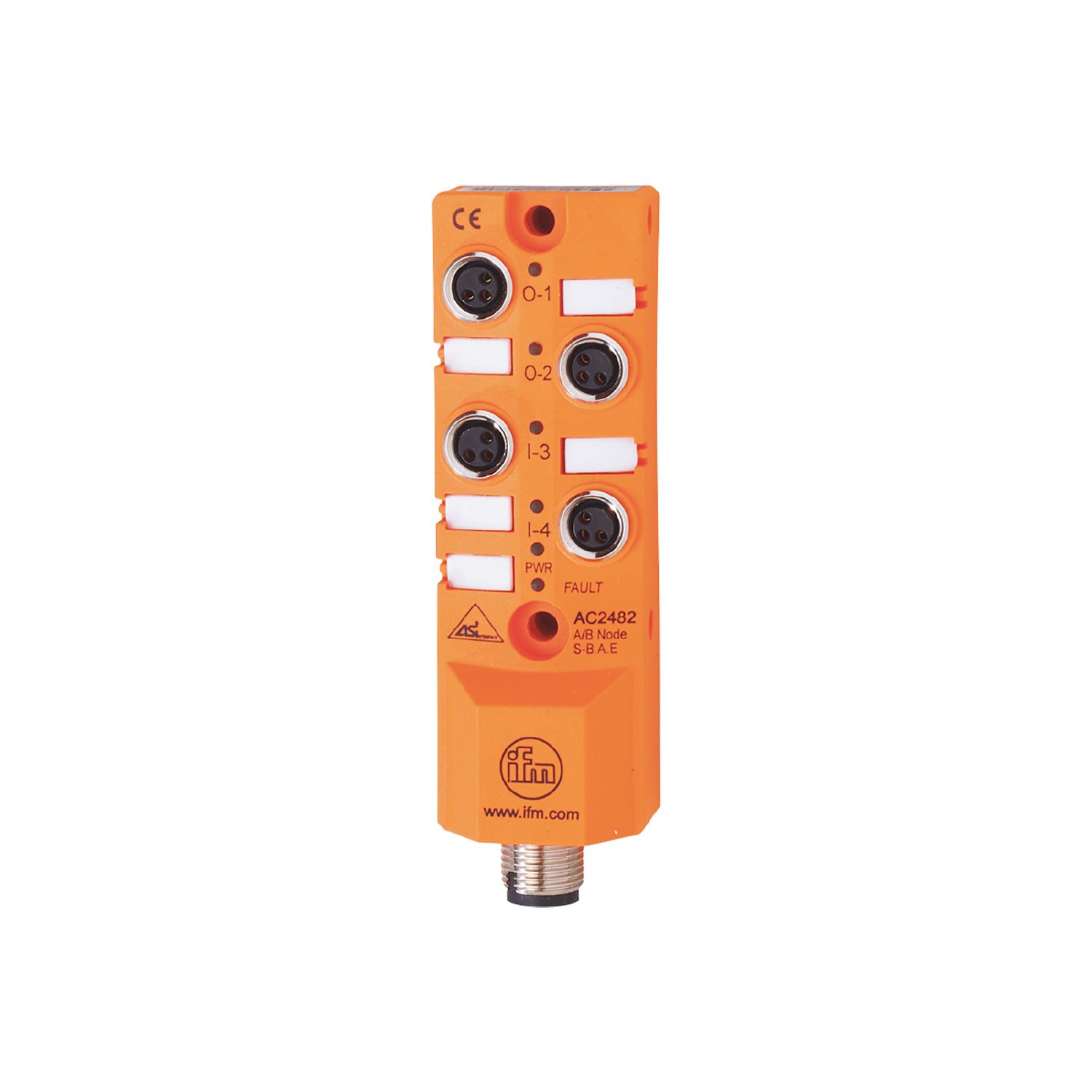

AS-Interface CompactLine模块

Name: AC2482
Brand: ifm
SKU: AC2482
Price: 1664.00 CNY

AC2482

CompactM8 2DI 2DO

AS-Interface CompactLine模块

AC2482

CompactM8 2DI 2DO

易于安装和布线
完全密封造就高耐冲击和振动
高可见度的明亮 LED，显示功能和错误
高防护等级，适应严苛工业环境的需求
机械端止动可保护 O 形环免遭破坏

应用

应用	现场安装

电气数据

工作电压 [V]	26.5...31.6 DC
AS-i电流损耗最大值 [mA]	230
Watchdog集成看门狗电路	有

总的输入/输出

输入和输出总数	数字输入数: 2; 数字输出数量: 2

输入

数字输入数	2
数字输入输入电路	PNP; (Typ 2符合IEC 61131-2规定)
输入传感器电源	AS-i
电源 [V]	18...30; (DC)
输入电流负载最大值 [mA]	180; (用于所有输入及输出的电流负载: 180 mA)
开关级别高 [V]	> 11
数字输入保护短路	有

输出

数字输出数量	2
电压范围DC [V]	18...30
每个输出最大电流负载 [mA]	180; (用于所有输入及输出的电流负载: 180 mA)
短路保护	有
电流单独的	否
执行器电源输出	AS-i

工作条件

环境温度 [°C]	-25...60
存储温度 [°C]	-25...60
允许最大的相对空气湿度 [%]	90; (非凝结)
海拔高度最大值 [m]	2000
外壳防护等级	IP 65; IP 67; IP 68

认证/测试

EMC电磁兼容

EN 62026-2
EN 50581

MTTF [年]

261

UL认证

电源

Class 2

AS-i分类

AS-i版本

2.11; 3.0

扩展寻址模式

有

AS-i主站配置文件

M2; M3; M4

AS-i Profil

S-B.A.E

AS-i I/O配置 [hex]

AS-i ID代码 [hex]

A.E

AS-i认证

100901

数据位

数据位	D0	D1	D2	D3
输入	-	-	3	4
插座	-	-	I-3	I-4
插脚	-	-	4	4
输出	1	2	-	-
插座	O-1	O-2	-	-
插脚	4	4	-	-

参数位

参数位	名称
P0	不接线
P1	外围故障指示	: 1	已激活	/ 0	无效
P2	不接线
P3	不接线

机械技术数据

重量 [g]	111
安装方式	背墙安装
尺寸 [mm]	90.5 x 30 x 23.5
原材料	PBT

显示器/操作件

显示

开关状态	LED, 黄色 I1...I2, O1...O2
操作	LED, 绿色 AS-i
故障	LED, 红色

电气连接

模块连接	M12

附件

供货范围

标签夹

保护盖: 2

附件(可选)

保护盖: M8, E73005

扁平电缆绝缘分接头: 1 m, 圆形电缆, E70582

扁平电缆绝缘分接头: M12, E70096

DIN轨道适配器:, E73006

注释

请勿将以下任何一点连接到外部电位：

I-, I+, I1, I2

连接件与AS-i电缆电流连接。

包装单位

1 件
