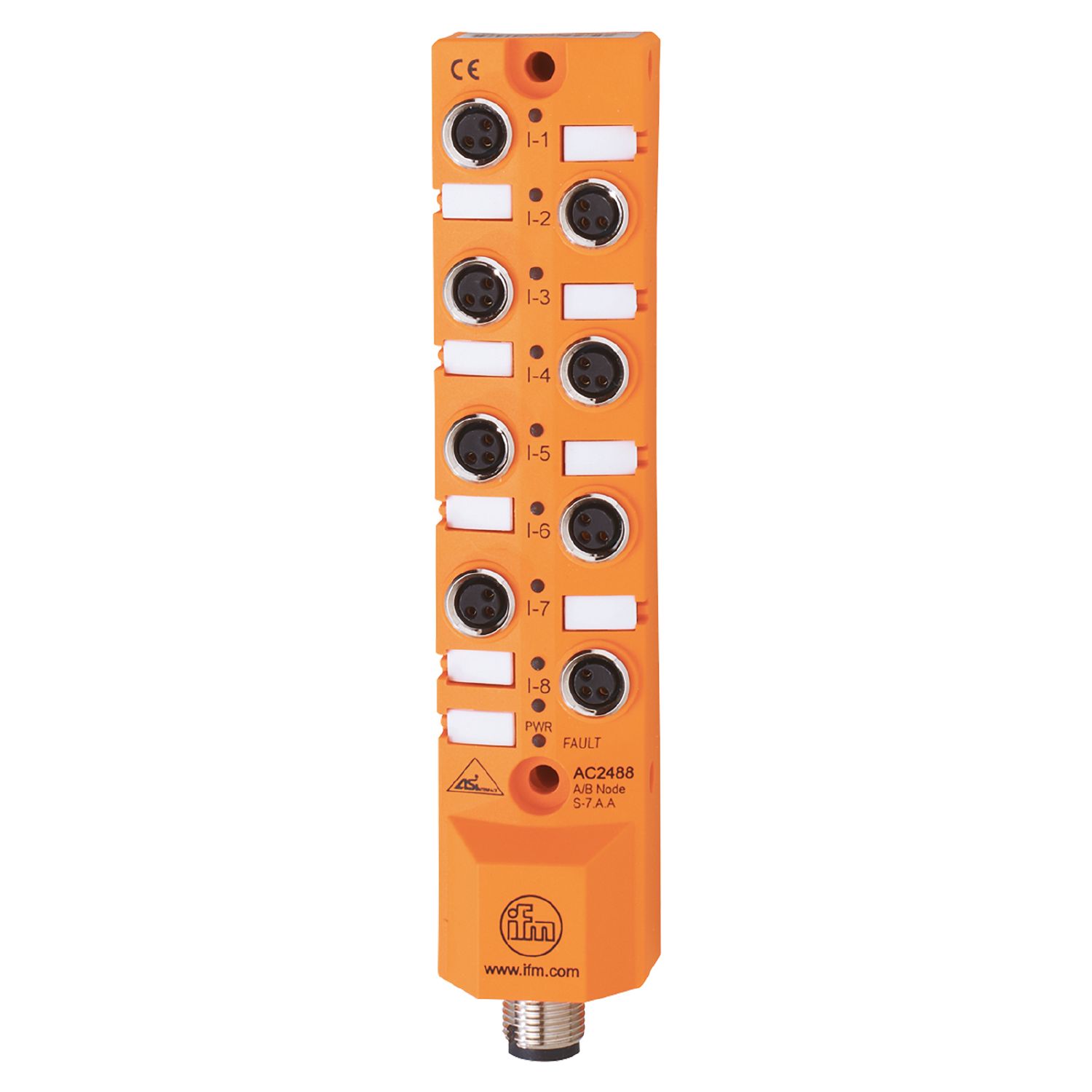

AS-Interface CompactLine模块
AC2488
CompactM8 8DI
AS-Interface CompactLine模块
AC2488
CompactM8 8DI
- 易于安装和布线
- 完全密封造就高耐冲击和振动
- 高可见度的明亮 LED，显示功能和错误
- 高防护等级，适应严苛工业环境的需求
- 机械端止动可保护 O 形环免遭破坏
应用
| 设计 | 仅用于带AS-i主机的运行，主机行规M4 |
|---|---|
| 应用 | 现场安装 |
电气数据
| 工作电压 [V] | 26.5...31.6 DC |
|---|---|
| AS-i电流损耗最大值 [mA] | 230 |
总的输入/输出
| 输入和输出总数 | 数字输入数: 8 |
|---|
输入
| 数字输入数 | 8 |
|---|---|
| 数字输入输入电路 | PNP; (Typ 2符合IEC 61131-2规定) |
| 输入传感器电源 | AS-i |
| 电源 [V] | 18...30; (DC) |
| 输入电流负载最大值 [mA] | 180 |
| 开关级别高 [V] | > 11 |
| 数字输入保护短路 | 有 |
工作条件
| 环境温度 [°C] | -25...60 |
|---|---|
| 存储温度 [°C] | -25...60 |
| 允许最大的相对空气湿度 [%] | 90; (非凝结) |
| 海拔高度最大值 [m] | 2000 |
| 外壳防护等级 | IP 65; IP 67; IP 68 |
认证/测试
| EMC电磁兼容 |
|
||||
|---|---|---|---|---|---|
| MTTF [年] | 150 | ||||
| UL认证 |
|
AS-i分类
| AS-i版本 | 3.0 | |||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 扩展寻址模式 | 有 | |||||||||||||||||||||||||||||||||||
| AS-i Profil | S-7.A.A | |||||||||||||||||||||||||||||||||||
| AS-i I/O配置 [hex] | 7 | |||||||||||||||||||||||||||||||||||
| AS-i ID代码 [hex] | A.A | |||||||||||||||||||||||||||||||||||
| AS-i认证 | 100701 | |||||||||||||||||||||||||||||||||||
| 参数位 |
|
机械技术数据
| 重量 [g] | 150.5 |
|---|---|
| 安装方式 | 背墙安装 |

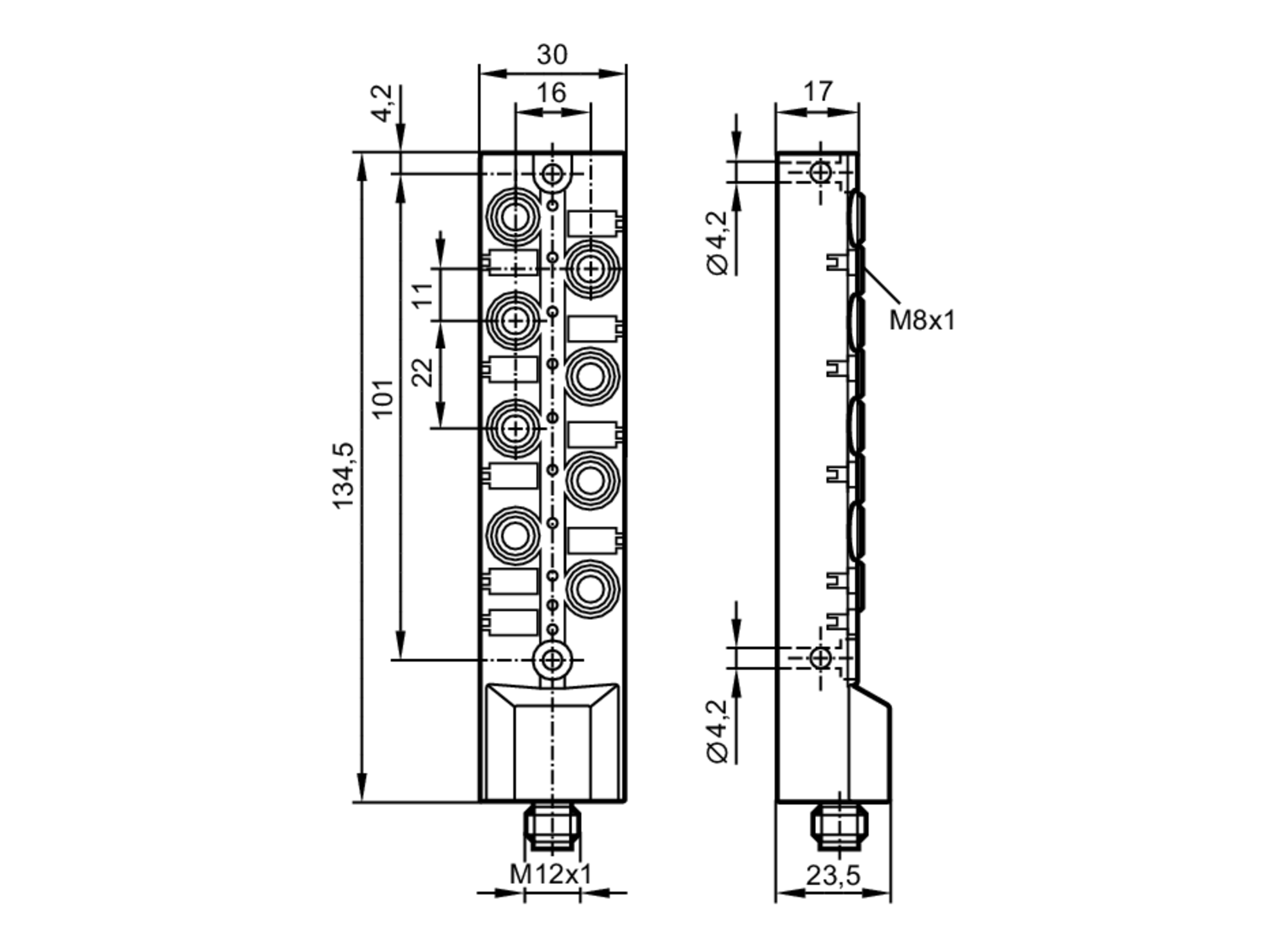

| 尺寸 [mm] | 134.5 x 30 x 23.5 |
| 原材料 | PBT |
显示器/操作件
| 显示 |
|
|---|
电气连接
| 模块连接 | M12 |
|---|
附件
| 供货范围 |
|
||||
|---|---|---|---|---|---|
| 附件(可选) |
|
注释
| 注释 |
|
|||
|---|---|---|---|---|
| 包装单位 | 1 件 |
电气连接 - AS-i
| 接插件: 1 x M12; 译码: A |
电气连接 - 输入
| 接插件: 8 x M8; 译码: A |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — AC2488-00 — 02.08.2016 —
AC2488 –
CompactM8 8DI
电气连接 - AS-i
- 1
- AS-i +
- 3
- AS-i -
接插件: 1 x M12; 译码: A
电气连接 - 输入
- 输入
- 1
- 传感器电源 L+
- 3
- 传感器电源 L-
- 4
- 数据输入
接插件: 8 x M8; 译码: A
