AS-Interface通用模块

Name: AC2620
Brand: ifm
SKU: AC2620
Price: 4671.00 CNY

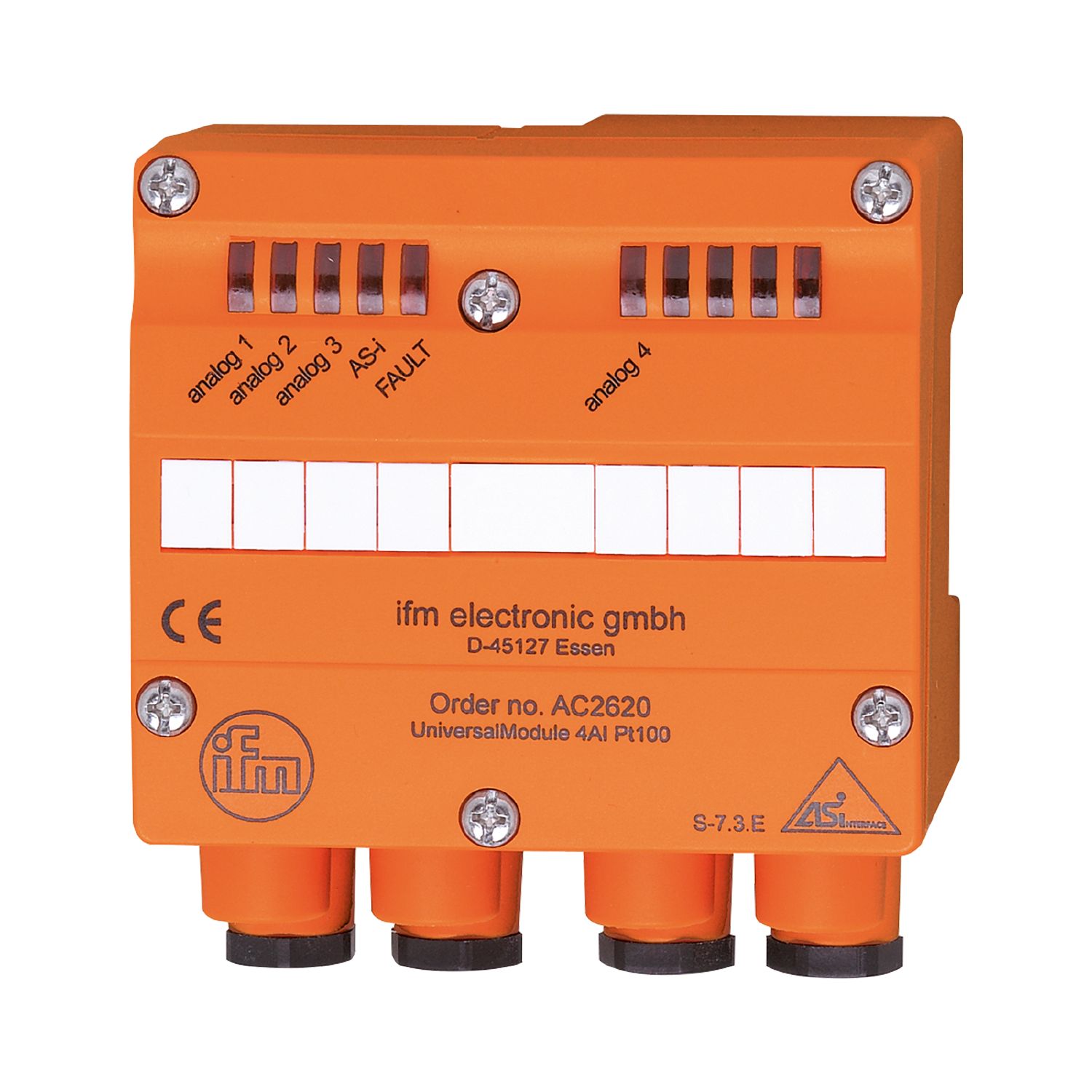

AC2620

UniversalModule 4AI(Pt100)IP65

AS-Interface通用模块

AC2620

UniversalModule 4AI(Pt100)IP65

易于安装和布线
用于带有电缆接口的传感器和执行器的连接
通过笼型夹子连接
强大的 LED 显示运行、开关状态和错误，清晰可见

产品特征

输入和输出总数	Pt100输入数: 4
测量范围 [°C]	-200...850

应用

应用	现场安装

电气数据

工作电压 [V]	26.5...31.6 DC
AS-i电流损耗最大值 [mA]	80
反相保护	有

总的输入/输出

输入和输出总数	Pt100输入数: 4

输入

Pt100输入数	4
输入传感器电源	AS-i
电源 [V]	18...30; (DC)
输入电流负载最大值 [mA]	20
模拟量输入数	连接2线制和3线制传感器
模拟量输入的分辨率	16 bit / 0.1 °C

输出

模拟量输出分辨率	16 bit / 0.1 °C

测量/设定范围

测量范围 [°C]	-200...850

工作条件

环境温度 [°C]	0...70
存储温度 [°C]	-25...85
允许最大的相对空气湿度 [%]	90; (非凝结)
海拔高度最大值 [m]	2000
外壳防护等级	IP 65

认证/测试

EMC电磁兼容

EN 50295

MTTF [年]

150

AS-i分类

AS-i master profile	M3; M4
AS-i Profil	S-7.3.E
AS-i I/O配置 [hex]	7
AS-i ID代码 [hex]	3.E

机械技术数据

重量 [g]	299
安装方式	扁平电缆下部模块的AS-i接口
原材料	PBT

显示器/操作件

显示

模拟信号	LED, 黄色通道 AI1…AI4
操作	LED, 绿色 AS-i
故障	LED, 红色

电气连接

模块连接	扁形电缆

注释

包装单位	1 件

电气连接

接口	笼型夹具:
