AC2739

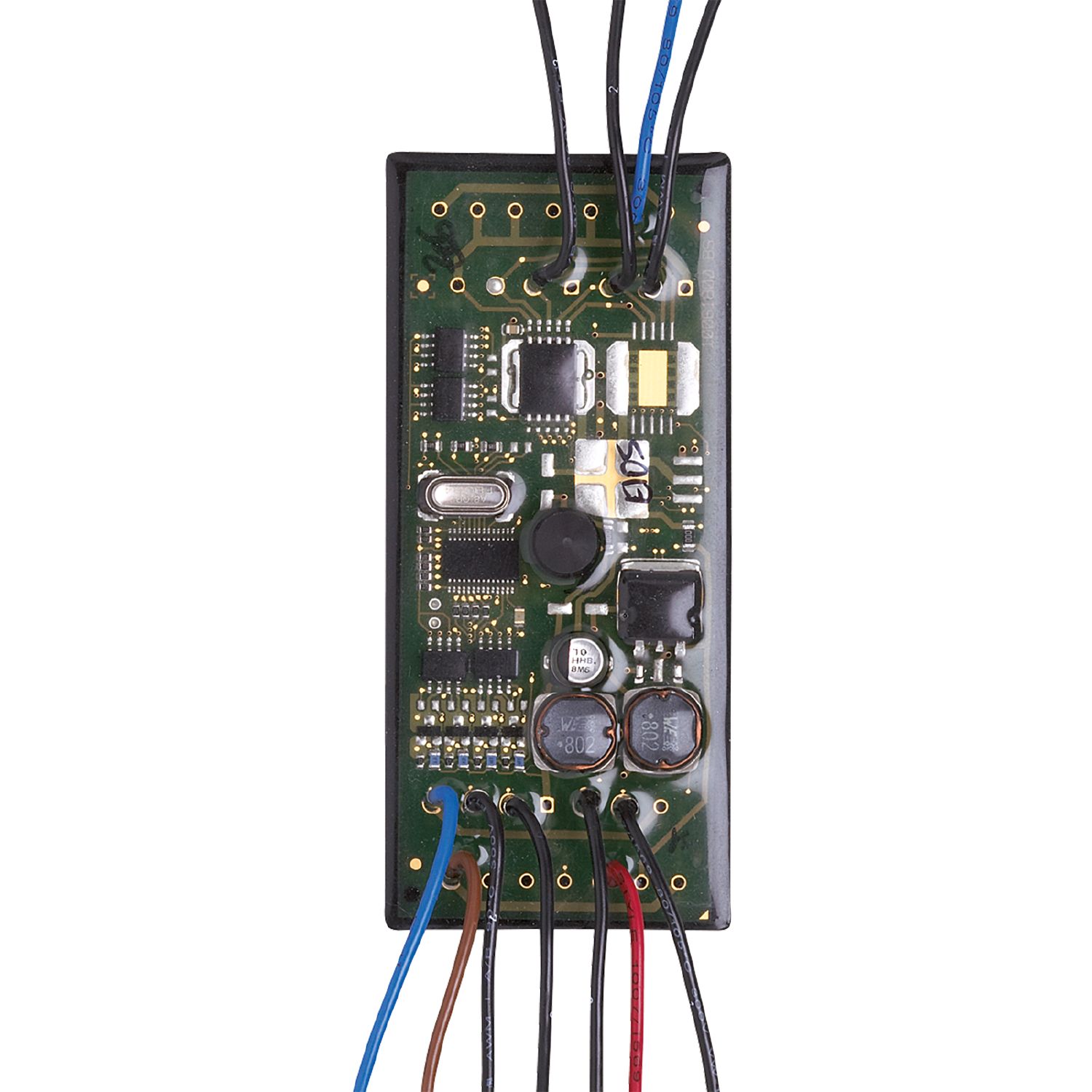

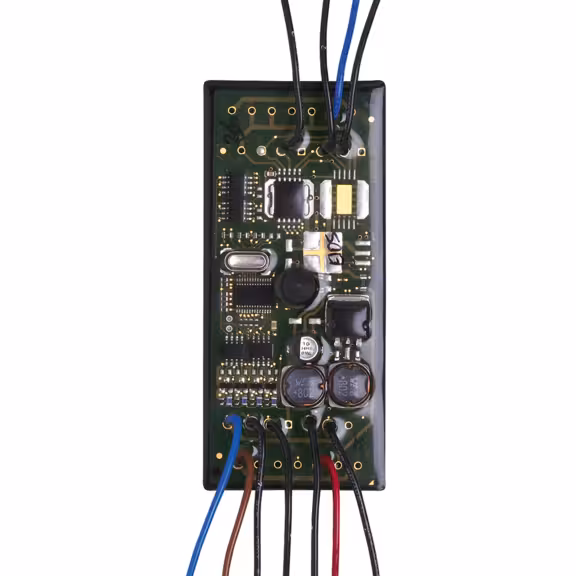

AS-Interface印刷电路板模块

AC2739

PCB 4DI 3DO T W

AS-Interface印刷电路板模块

AC2739

PCB 4DI 3DO T W

适合安装在小型外壳、控制柜中和操作面板上
通过绞合线简单快速布线
特别节省空间的设计
用于将机械开关集成到 AS-i 网络
用于三个控制和信号传输设备的 AS-i 连接

停产产品 - 存档登录

替代产品: AC2751 产品比较: AC2739 / AC2751 请注意: 如果选择替代产品和附件，其技术参数可能有所不同。

应用

应用	用于板面安装的外壳

电气数据

工作电压 [V]	26.5...31.6 DC
电流损耗 [mA]	< 170
当前负载总数最大值 [A]	0.12

总的输入/输出

输入和输出总数	数字输入数: 4; 数字输出数量: 3

输入

数字输入数	4
数字输入输入电路	PNP
输入传感器电源	AS-i
电源 [V]	15...29; (DC)
输入电流高 [mA]	> 3
输入电流低 [mA]	< 1.5
开关级别高 [V]	> 10
数字输入保护短路	有

输出

电气设计	PNP
数字输出数量	3
电路	PNP
每个输出最大电流负载 [mA]	40
短路保护	有
电流单独的	有
执行器电源输出	AS-i

工作条件

环境温度 [°C]	-25...60
外壳防护等级	IP 20

认证/测试

EMC电磁兼容

EN 50295

AS-i分类

AS-i版本	3.0
扩展寻址模式	有
AS-i master profile	M2; M3; M4
AS-i Profil	S-7.A.E
AS-i I/O配置 [hex]	7
AS-i ID代码 [hex]	A.E

机械技术数据

重量 [g]	115.5
安装方式	用于Moeller外壳RMQ-Titan: I3M, I4M, I6M

显示器/操作件

显示

操作

LED, 绿色

注释

印刷电路板也可以连接到RMQ22外壳。

请勿将以下任何一点连接到外部电位：

O-, I+, I1, I2, I3, I4

连接件与AS-i电缆电流连接。

须将该产品安全安装，确保裸露部件不被接触。

包装单位

1 件
