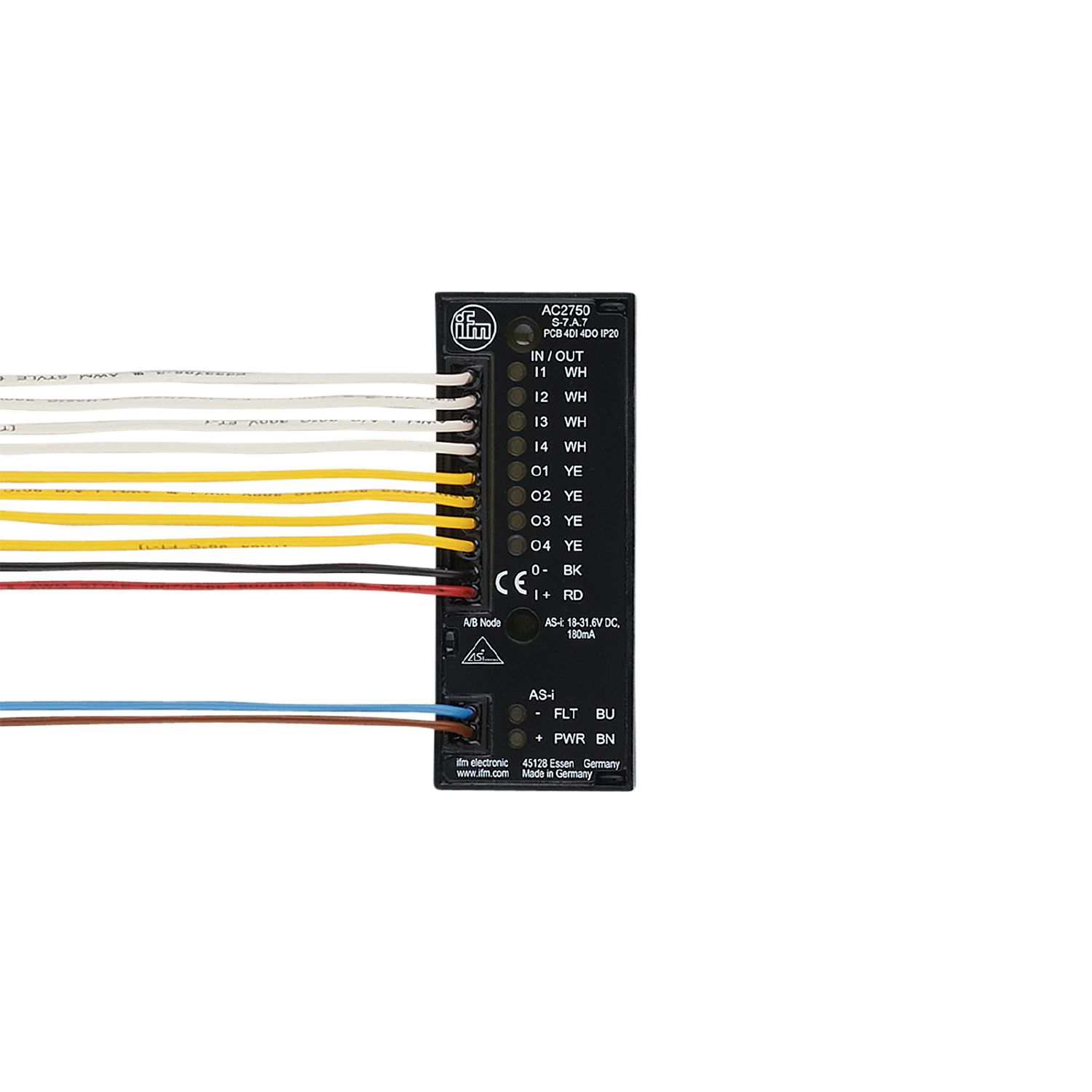

AS-Interface印刷电路板模块

Name: AC2750
Brand: ifm
SKU: AC2750
Price: 1509.00 CNY

AC2750

PCB 4DI 4DO T W A/B

AS-Interface印刷电路板模块

AC2750

PCB 4DI 4DO T W A/B

适合安装在小型外壳、控制柜中和操作面板上
通过绞合线简单快速布线
特别节省空间的设计
用于将机械开关集成到 AS-i 网络
用于四个控制和信号传输设备的 AS-i 连接

应用

设计	仅用于带AS-i主机的运行，主机行规M4
应用	用于板面安装的外壳

电气数据

工作电压 [V]	18...31.6 DC
AS-i电流损耗最大值 [mA]	180; (不带传感器: < 30 mA; 有效输入输出: < 180 mA)
防护等级	III
当前负载总数最大值 [A]	0.15; (AS-i提供的所有输入和输出的总电流: 150 mA)
Watchdog集成看门狗电路	有

总的输入/输出

输入和输出总数	数字输入数: 4; 数字输出数量: 4

输入

数字输入数	4
数字输入输入电路	PNP
输入传感器电源	AS-i
电源 [V]	18...30; (DC)
输入电流负载最大值 [mA]	150
输入电流高 [mA]	6...10
输入电流低 [mA]	0...2
开关级别高 [V]	> 11
数字输入保护短路	有

输出

电气设计	PNP
数字输出数量	4
电路	PNP
电压范围DC [V]	18...30; (DC)
每个输出最大电流负载 [mA]	100; (采用种类DC-13（电磁铁控制）: 2,5 W (IEC 60947-5-1))
最大输出负载总电流 [A]	0.15
短路保护	有
电流单独的	有
执行器电源输出	AS-i

工作条件

环境温度 [°C]	-25...55
外壳防护等级	IP 20

认证/测试

EMC电磁兼容

EN 50295

AS-i分类

AS-i版本	3.0
扩展寻址模式	有
AS-i master profile	M4
AS-i Profil	S-7.A.7
AS-i I/O配置 [hex]	7
AS-i ID代码 [hex]	A.7
AS-i认证	102301

机械技术数据

重量 [g]	75.5
安装方式	板面安装外壳安装
尺寸 [mm]	31.1 x 12 x 76.6
原材料	外壳: PC 全密封

显示器/操作件

显示

操作	LED, 绿色
故障	LED, 红色
功能	LED, 黄色

注释

如果AS-i电缆没有通信，那么watchdog集成看门狗电路功能转换输出off。

须将该产品安全安装，确保裸露部件不被接触。

具68 x 136 x 53 mm (LxWxH)的板面安装外壳, 例如: Schneider Electric Harmony XALD03, XALD04

请勿将以下任何一点连接到外部电位：

0-, I+, I1, I2, I3, I4

连接件与AS-i电缆电流连接。

适用于高达2000米的海拔高度

包装单位

1 件

电气连接

	电缆: 0.2 m, PVC
