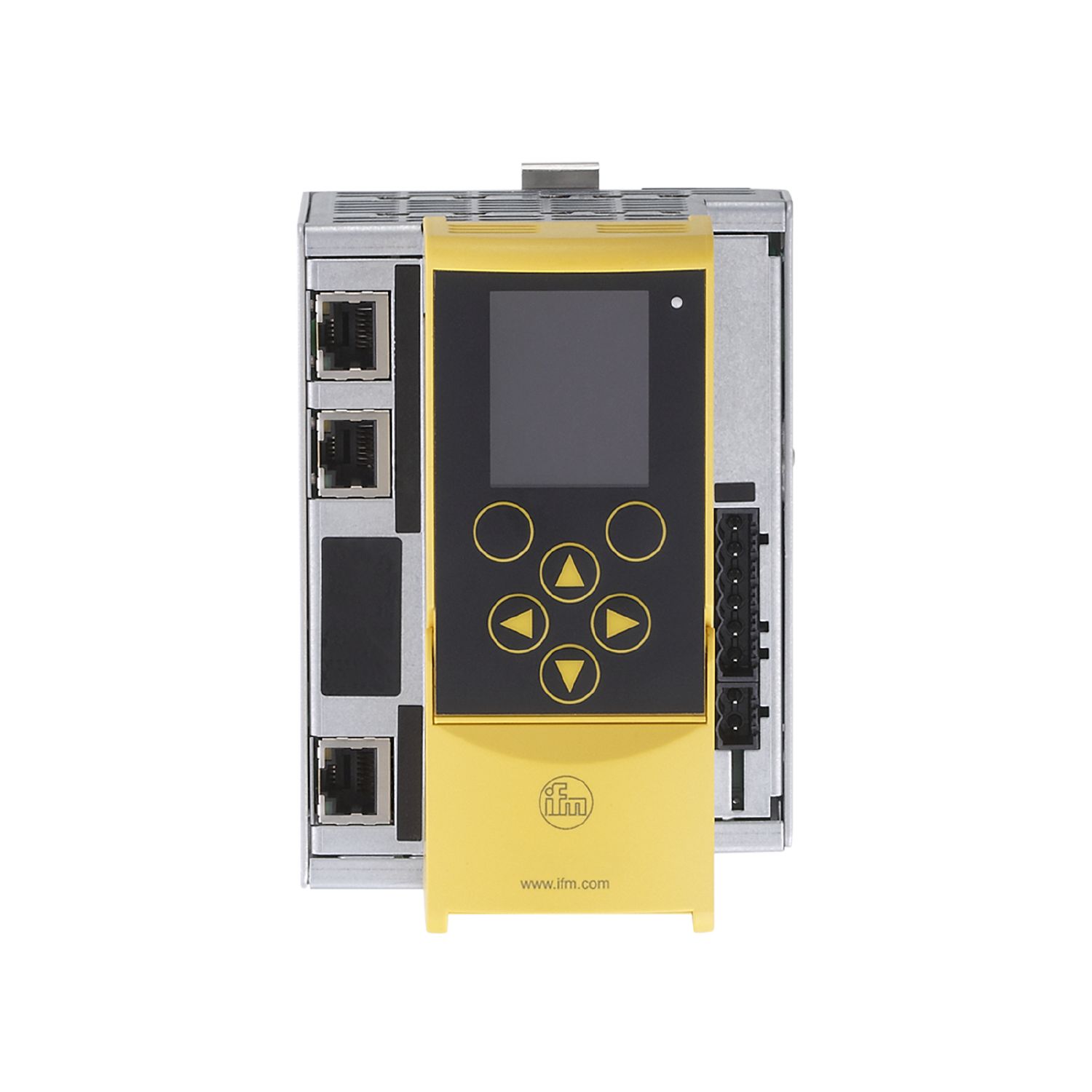

具自动防止故障安全型PLC的AS-Interface EtherNet/IP网关

AC422S

SmartPLC SafeLine 2ASi EIP

具自动防止故障安全型PLC的AS-Interface EtherNet/IP网关

AC422S

SmartPLC SafeLine 2ASi EIP

  • 集成现场总线接口和自动防故障 PLC
  • 传感器执行器级别的快速可靠数据交换
  • 用于指示所有 As-i 从站状态的彩色显示屏
  • 友好简单的配置、安装和诊断
  • 操作直观的快速设定菜单
{{ifmVariantName}}


  • ce
  • ethn_ip
  • asi
  • cul
技术参数
应用
应用 带安全预处理的EtherNet/IP网关
电气数据
工作电压 [V] 18...32 DC; (AUX)
电流损耗 [mA] < 750
AS-i电流损耗最大值 [mA] AS-i 1: 10 mA; AS-i 2: 10 mA
AS-i主机的数量 2
电气隔离
输入
数字输入输入电路 PNP; (Typ 2符合IEC 61131-2规定)
输入传感器电源 按照SELV/PELV
电源 [V] 18...24
输出
电路 PNP
电压范围DC [V] 18...32; (按照SELV/PELV)
每个输出最大电流负载 [mA] 500
短路保护
电流单独的
接口
通信接口 Ethernet
Ethernet - EtherCAT
协议 EtherCAT
用途型号 编程
Ethernet - EtherNet/IP
传输率 100 MBaud
协议 EtherNet/IP
用途型号 数据传递; 编程
Ethernet - FSoE
协议 FSoE
Ethernet - Modbus TCP
传输率 10 MBaud; 100 MBaud
连接件型号 RJ45
协议 Modbus TCP
用途型号 编程
Ethernet - TCP/IP
传输率 10 MBaud; 100 MBaud
连接件型号 RJ45
协议 TCP/IP
用途型号 编程
Ethernet - UDP/IP
传输率 10 MBaud; 100 MBaud
连接件型号 RJ45
协议 UDP/IP
用途型号 编程
工作条件
环境温度 [°C] 0...45
存储温度 [°C] -20...70
外壳防护等级 IP 20
安全分类
ISO 13849-1 种类 4, PL e
IEC 61508 SIL 3
使用寿命 TM (Mission Time) [h] 175200
使用寿命TM(额外指示)
20年
安全可靠性PFHd [1/h] 1.21*10E-08
AS-i分类
AS-i版本 3.0
AS-i Profil M4
AS-i认证 125301
机械技术数据
重量 [g] 811
外壳 用于DIN轨道安装的外壳
原材料 铝 粉末镀层; 钢板 镀锌的; PC
显示器/操作件
显示
功能 1 x LED, 红色/绿色
全图像LCD显示
附件
供货范围
接线端子
注释
包装单位 1 件
