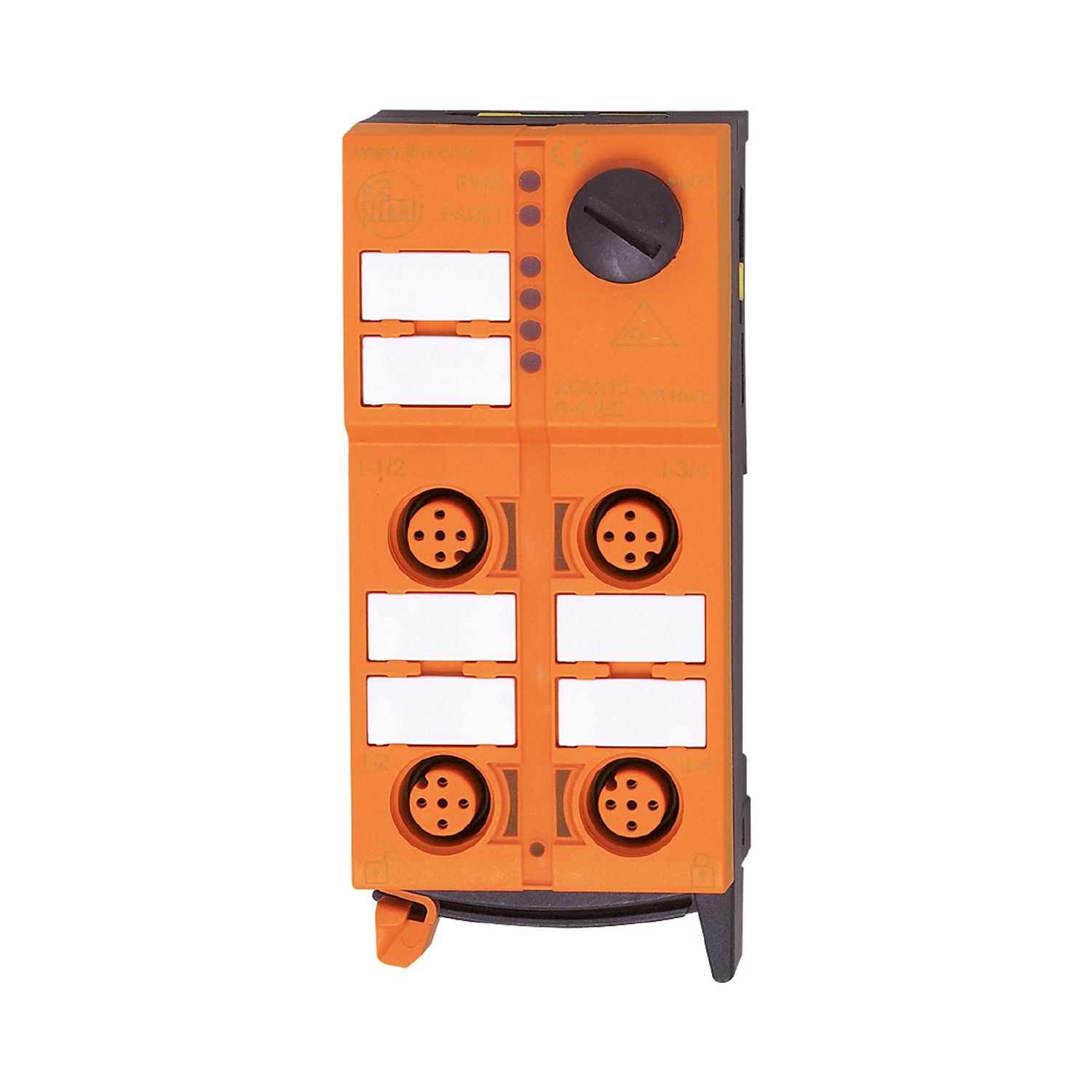

具快速安装技术的AS-Interface ClassicLine模块

Name: AC5202
Brand: ifm
SKU: AC5202
Price: 1617.00 CNY

AC5202

ClassicLine 2 x (1 DI/1 DO)

具快速安装技术的AS-Interface ClassicLine模块

AC5202

ClassicLine 2 x (1 DI/1 DO)

应用

应用	现场安装

电气数据

工作电压 [V]	26.5...31.6 DC; (符合cULus - Class 2标准)
AS-i电流损耗最大值 [mA]	250
当前负载总数最大值 [A]	0.2
Watchdog集成看门狗电路	有

总的输入/输出

输入和输出总数	数字输入数: 2; 数字输出数量: 2

输入

数字输入数	2
数字输入输入电路	PNP
输入传感器电源	AS-i
电源 [V]	18...30; (DC)
输入电流负载最大值 [mA]	200; (用于所有输入及输出的电流负载: 200 mA)
输入电流高 [mA]	6...10
输入电流低 [mA]	0...2
开关级别高 [V]	> 11
数字输入保护短路	有

输出

数字输出数量	2
电压范围DC [V]	18...30
每个输出最大电流负载 [mA]	200; (用于所有输入及输出的电流负载: 200 mA)
短路保护	有
电流单独的	否
执行器电源输出	AS-i

工作条件

环境温度 [°C]	-25...70
外壳防护等级	IP 67

认证/测试

EMC电磁兼容

EN 50295
IEC 61000-6-2

AS-i分类

AS-i版本

2.11; 3.0

AS-i编址

编址插座

扩展寻址模式

有

AS-i master profile

M2; M3; M4

AS-i Profil

S-B.A.E

AS-i I/O配置 [hex]

AS-i ID代码 [hex]

A.E

数据位

数据位	D0	D1	D2	D3
输入	-	-	I-3	I-4
插座	-	-	I-3/O-1	I-4/O-2
插脚	-	-	4	4
输出	O-1 ; O-1	O-2 ; O-2	-	-
插座	I-3/O-1 ; O-1	I-4/O-2 ; O-2	-	-
插脚	2 ; 4	2 ; 4	-	-

机械技术数据

重量 [g]	156.4
原材料	PA; 穿刺触点: CuSn6 镀镍及镀锡的

显示器/操作件

显示

操作	LED, 绿色
故障	LED, 红色
功能	LED, 黄色

电气连接

模块连接	扁形电缆

附件

供货范围

下部模块

附件(可选)

保护盖: M12, E73004

注释

包装单位	1 件

电气连接

	AS-i扁平电缆的快速安装技术: ; 三个方向可能的

电气连接 - 总的输入/输出

接口	接插件: M12
