具快速安装技术的AS-Interface ClassicLine模块

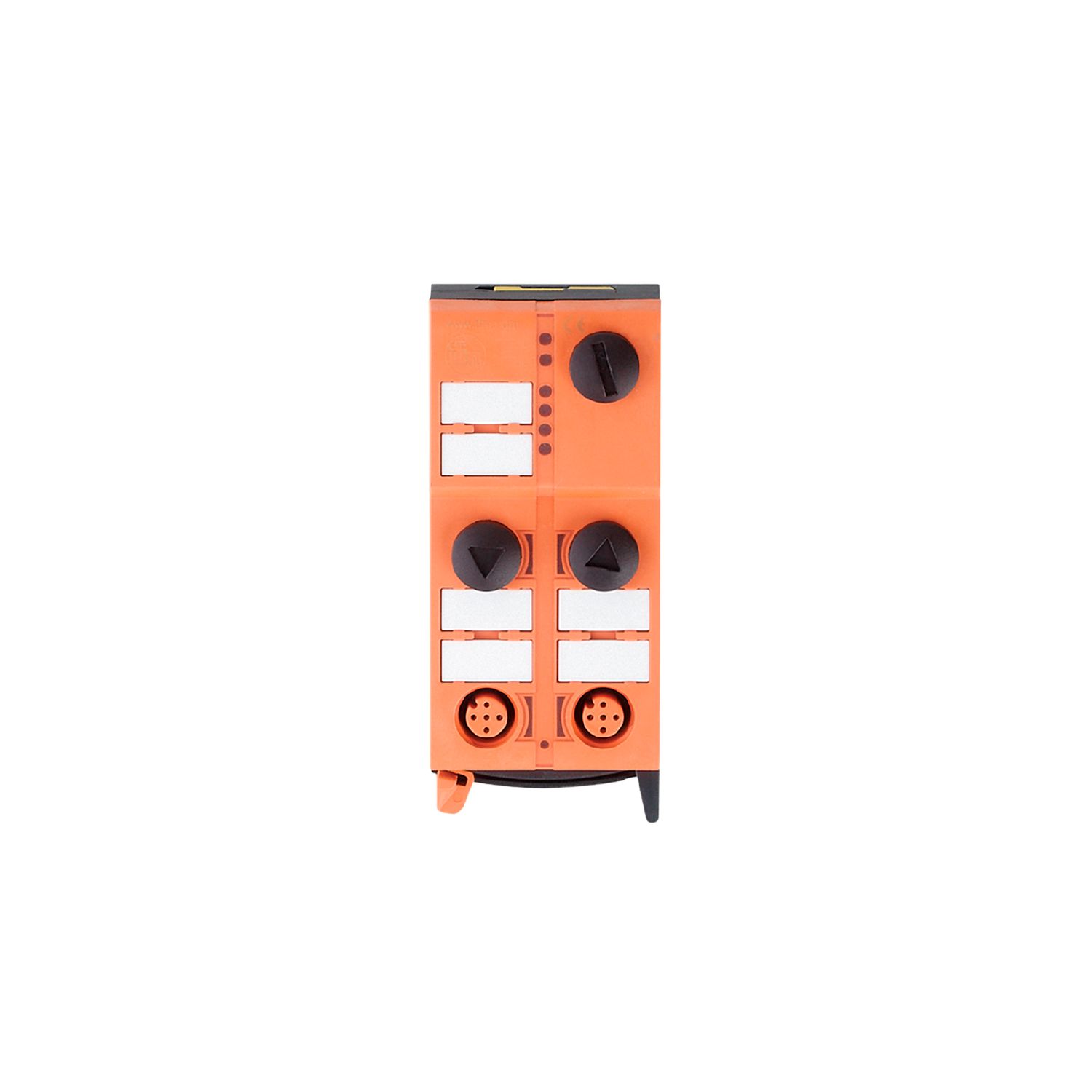

AC5223
ClassicLine 2AI C IP67
具快速安装技术的AS-Interface ClassicLine模块
AC5223
ClassicLine 2AI C IP67
- 快速安装技术带来的无工具轻松安装和布线
- 三个可自由选择的扁平电缆方向
- 强大的 LED 显示运行、开关状态和错误，清晰可见
- 高防护等级，适应严苛工业环境的需求
- 用于连接传感器和执行器的 M12 连接器坚固耐用
产品特征
| 输入和输出总数 | 模拟量输入数: 2 |
|---|
应用
| 应用 | 现场安装 |
|---|
电气数据
| 工作电压 [V] | 26.5...31.6 DC |
|---|---|
| AS-i电流损耗最大值 [mA] | 250 |
| 反相保护 | 有 |
总的输入/输出
| 输入和输出总数 | 模拟量输入数: 2 |
|---|
输入
| 输入传感器电源 | AS-i |
|---|---|
| 模拟量输入数 | 2; (连接2线制、3线制和4线制传感器) |
| 模拟输入（电流） [mA] | 4...20 |
| 最大额定电压负载压降 [V] | 10 |
| 模拟量输入防止短路 | 有 |
| 模拟量输入的分辨率 | 12 bit |
精度/偏差
| 精确度 | 0.5; (测量范围终值的百分比; 受电磁干扰影响时的公差: < ± 1 测量范围终值的百分比) |
|---|
工作条件
| 环境温度 [°C] | -25...70 |
|---|---|
| 存储温度 [°C] | -25...70 |
| 允许最大的相对空气湿度 [%] | 90; (非凝结) |
| 海拔高度最大值 [m] | 2000 |
| 外壳防护等级 | IP 67 |
认证/测试
| EMC电磁兼容 |
|
||
|---|---|---|---|
| MTTF [年] | 174 | ||
| UL认证 |
|
AS-i分类
| AS-i版本 | 2.11; 3.0 |
|---|---|
| AS-i编址 | 编址插座 |
| 扩展寻址模式 | 否 |
| AS-i master profile | M3; M4 |
| AS-i Profil | S-7.3.D |
| AS-i I/O配置 [hex] | 7 |
| AS-i ID代码 [hex] | 3.D |
机械技术数据
| 重量 [g] | 158.85 |
|---|---|
| 原材料 | PA; 穿刺触点: CuSn6 镀镍及镀锡的 |
显示器/操作件
| 显示 |
|
|---|
电气连接
| 模块连接 | 扁形电缆 |
|---|
附件
| 供货范围 |
|
|
|---|---|---|
| 附件(可选) |
|
注释
| 注释 |
|
|||
|---|---|---|---|---|
| 包装单位 | 1 件 |
电气连接
| AS-i扁平电缆的快速安装技术: ; 三个方向可能的 | |
| 接插件: M12; 译码: A |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — AC5223-00 — 24.01.2024 —
AC5223 –
ClassicLine 2AI C IP67
电气连接
AS-i扁平电缆的快速安装技术: ; 三个方向可能的
- 1
- 传感器电源 +24V
- 2
- 模拟量输入 AI +
- 3
- 传感器电源 0V
- 4
- 模拟量输入 AI -
- 5
- 功能接地
接插件: M12; 译码: A
