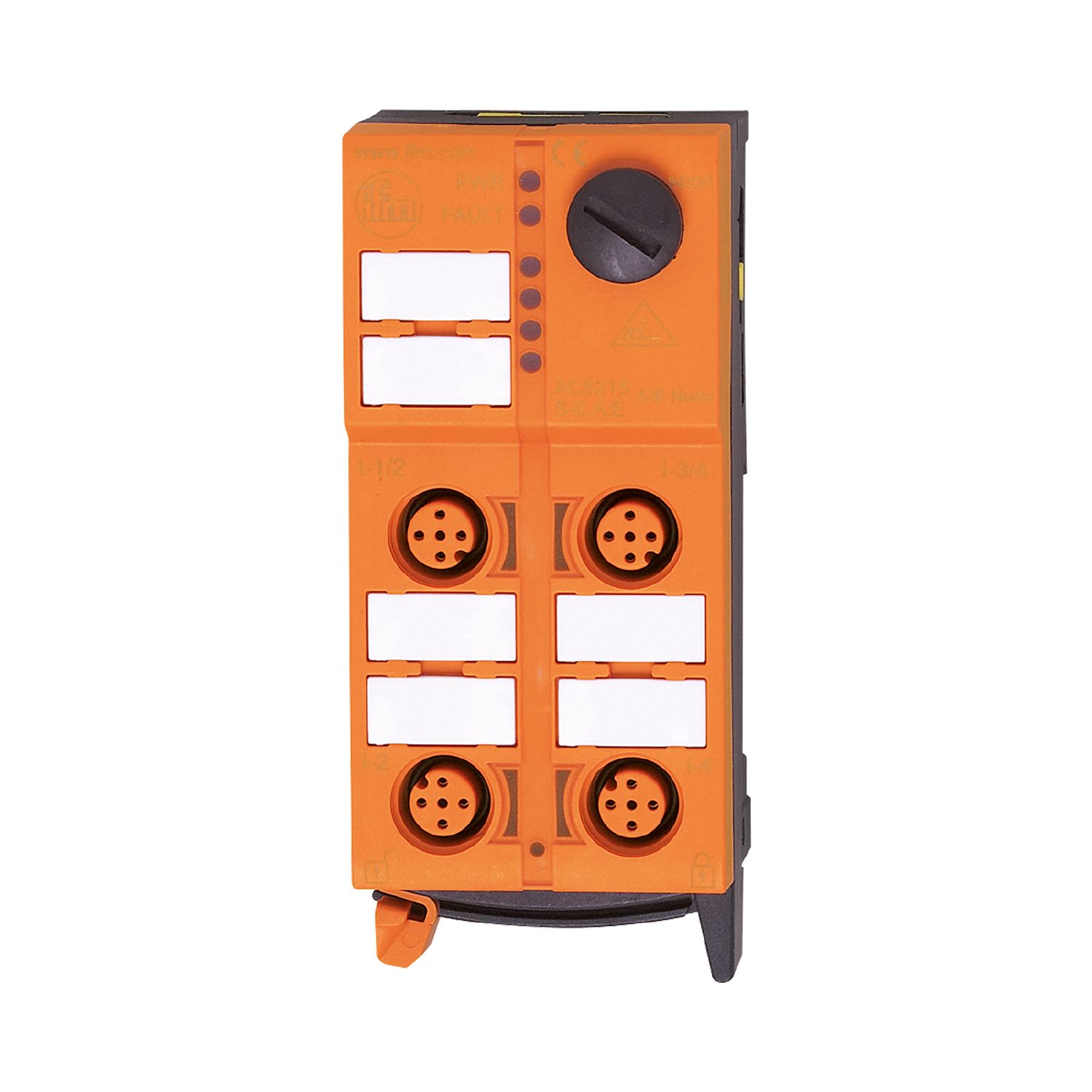

具快速安装技术的AS-Interface ClassicLine模块

Name: AC5226
Brand: ifm
SKU: AC5226
Price: 4358.00 CNY

AC5226

ClassicLine 4AI C AUX IP67

具快速安装技术的AS-Interface ClassicLine模块

AC5226

ClassicLine 4AI C AUX IP67

快速安装技术带来的无工具轻松安装和布线
三个可自由选择的扁平电缆方向
强大的 LED 显示运行、开关状态和错误，清晰可见
高防护等级，适应严苛工业环境的需求
用于连接传感器和执行器的 M12 连接器坚固耐用

产品特征

输入和输出总数	模拟量输入数: 4

应用

应用	现场安装

电气数据

工作电压 [V]	18...31.6 DC
AS-i电流损耗最大值 [mA]	50
反相保护	有
当前负载总数最大值 [A]	2
附加电源 [V]	16...30 DC; (AUX)
其他电源的最大电流消耗 [mA]	2000

总的输入/输出

输入和输出总数	模拟量输入数: 4

输入

输入传感器电源	AUX
模拟量输入数	4; (连接2线制、3线制和4线制传感器)
模拟输入（电流） [mA]	4...20
最大额定电压负载压降 [V]	10
模拟量输入防止短路	有
模拟量输入的分辨率	12 bit

精度/偏差

精确度	0.5; (测量范围终值的百分比; 受电磁干扰影响时的公差: < ± 1 测量范围终值的百分比)

工作条件

环境温度 [°C]	-25...70
存储温度 [°C]	-25...70
允许最大的相对空气湿度 [%]	90; (非凝结)
海拔高度最大值 [m]	2000
外壳防护等级	IP 67

认证/测试

EMC电磁兼容

EN 50295
EN 61000-6-2
EN 61000-6-3

MTTF [年]

105

UL认证

电源

Class 2

AS-i分类

AS-i版本	2.11; 3.0
扩展寻址模式	否
AS-i master profile	M3; M4
AS-i Profil	S-7.3.E
AS-i I/O配置 [hex]	7
AS-i ID代码 [hex]	3.E
AS-i认证	123501

机械技术数据

重量 [g]	188
原材料	PA; 穿刺触点: CuSn6 镀镍及镀锡的

显示器/操作件

显示

模拟信号	LED, 黄色通道 AI1...AI4
操作	LED, 绿色 AS-i, AUX
故障	LED, 红色

电气连接

模块连接	扁形电缆

附件

供货范围

下部模块

附件(可选)

保护盖: M12, E73004

注释

AS-i和AUX之间，AS-i及模拟量输入之间具有电气隔离。

插脚1和3的执行器电源可用于传感器供电。

通过外部连接可实现3线连接。

包装单位

1 件

电气连接

	AS-i扁平电缆的快速安装技术: ; 三个方向可能的
	接插件: M12; 译码: A
