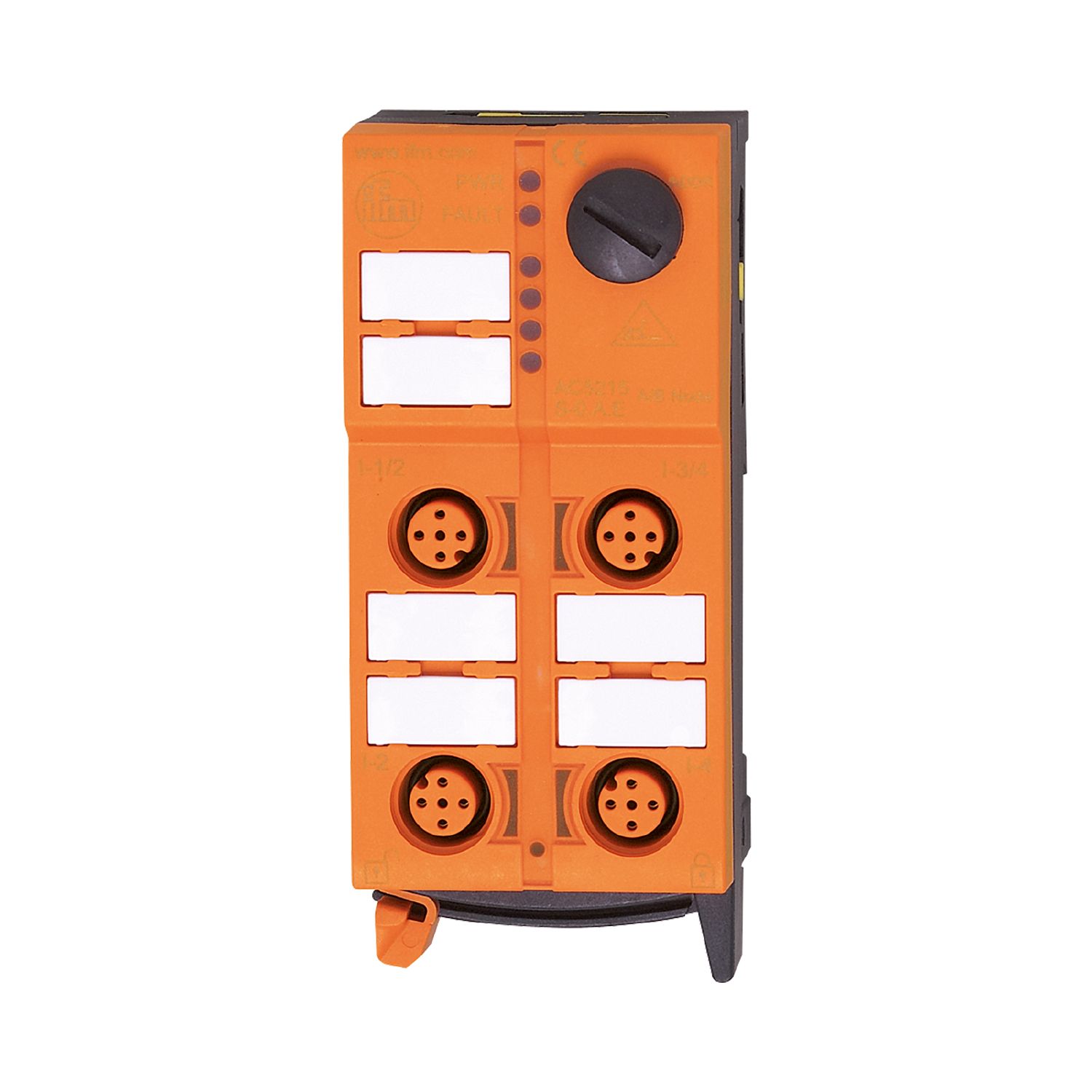

具快速安装技术的AS-Interface ClassicLine模块

Name: AC5230
Brand: ifm
SKU: AC5230
Price: 2809.00 CNY

AC5230

ClassicLine 1AI C 1AO C 2DI

具快速安装技术的AS-Interface ClassicLine模块

AC5230

ClassicLine 1AI C 1AO C 2DI

快速安装技术带来的无工具轻松安装和布线
三个可自由选择的扁平电缆方向
强大的 LED 显示运行、开关状态和错误，清晰可见
高防护等级，适应严苛工业环境的需求
用于连接传感器和执行器的 M12 连接器坚固耐用

产品特征

输入和输出总数	数字输入数: 2; 模拟量输入数: 1; 模拟输出数量: 1

应用

设计	仅用于带AS-i主机的运行，主机行规M4
应用	现场安装

电气数据

工作电压 [V]	26.5...31.6 DC
AS-i电流损耗最大值 [mA]	250
反相保护	有
当前负载总数最大值 [A]	0.2

总的输入/输出

输入和输出总数	数字输入数: 2; 模拟量输入数: 1; 模拟输出数量: 1

输入

数字输入数	2
数字输入输入电路	PNP
输入传感器电源	AS-i
电源 [V]	18...30; (DC)
模拟量输入数	1; (连接2线制、3线制和4线制传感器)
模拟输入（电流） [mA]	4...20
最大额定电压负载压降 [V]	10
模拟量输入防止短路	有
模拟量输入的分辨率	12 bit

输出

模拟输出数量	1; (连接2线制、3线制和4线制执行器)
模拟电流输出 [mA]	4...20
最大额定电流负载压降 [V]	10
模拟量输出分辨率	12 bit
执行器电源输出	AS-i

精度/偏差

测量误差 [終值的百分比]	0,5

工作条件

环境温度 [°C]	-25...70
存储温度 [°C]	-25...70
允许最大的相对空气湿度 [%]	90; (非凝结)
海拔高度最大值 [m]	2000
外壳防护等级	IP 67

认证/测试

EMC电磁兼容

EN 50295
IEC 61000-6-2

MTTF [年]

137

UL认证

电源

Class 2

AS-i分类

AS-i版本	3.0
扩展寻址模式	否
AS-i主站配置文件	M4
AS-i Profil	S-7.5.5
AS-i I/O配置 [hex]	7
AS-i ID代码 [hex]	5.5

机械技术数据

重量 [g]	162.6
原材料	PA; 穿刺触点: CuSn6 镀镍及镀锡的

显示器/操作件

显示

模拟信号	LED, 黄色通道 AI1, AO1
开关状态	LED, 黄色通道 I1...I2
操作	LED, 绿色 AS-i
故障	LED, 红色

电气连接

模块连接	扁形电缆

附件

供货范围

下部模块

附件(可选)

保护盖: M12, E73004

注释

通过外部连接可实现3线连接。

插脚1和3的执行器电源可用于传感器/执行器供电。

在这种情况下，不提供AS-i的电气隔离。

模拟量输入和输出(插针2和4)单独供电，不与AS-i连接。

请勿将以下任何一点连接到外部电位：

I-1/2, I-2, Pin 1, Pin 3

连接件与AS-i电缆电流连接。

包装单位

1 件

电气连接

	; 电缆长度最大值: 30 m

电气连接 - 数字

接口	接插件: M12; 译码: A; 电缆长度最大值: 30 m

电气连接 - 模拟

	接插件: M12; 译码: A; 电缆长度最大值: 30 m
