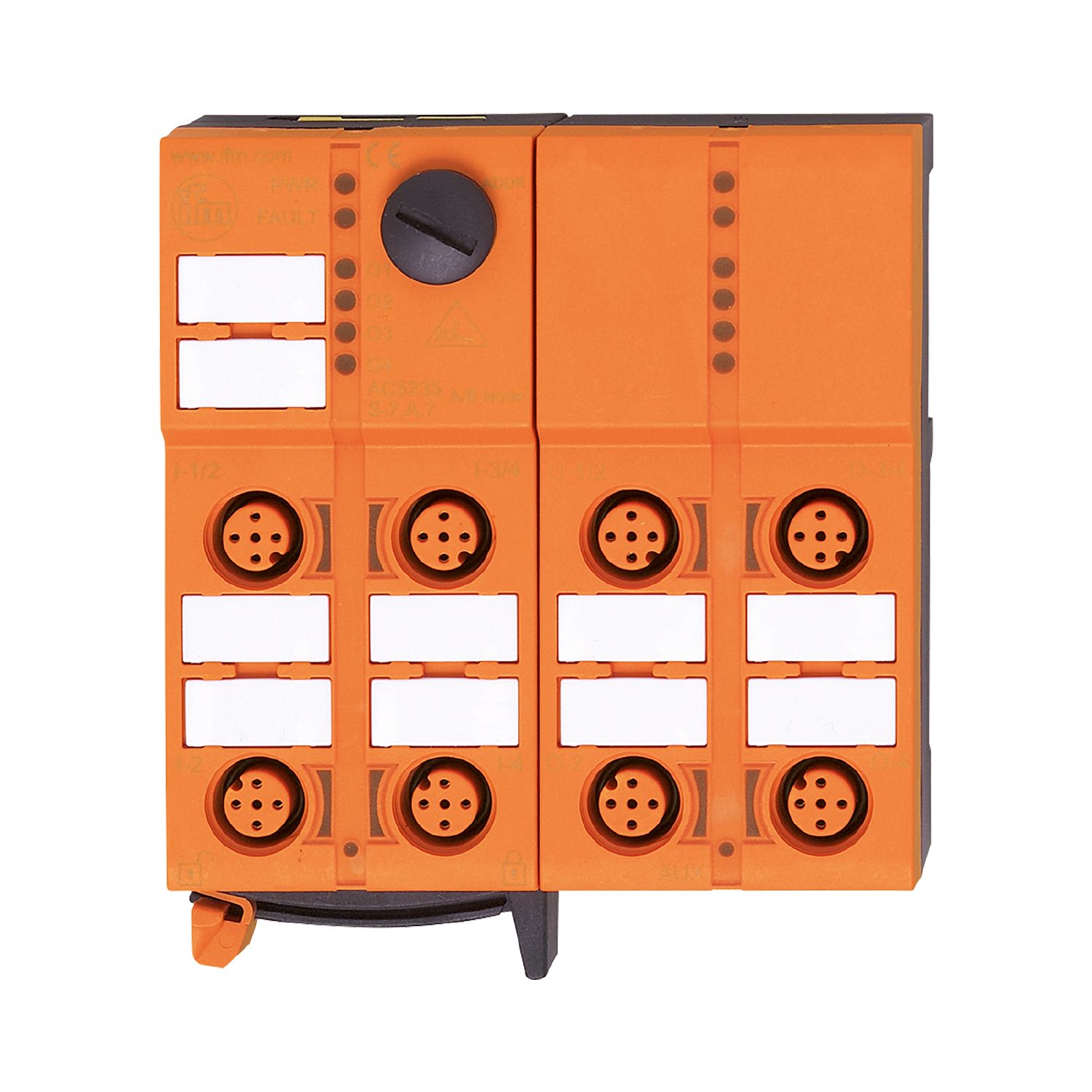

具快速安装技术的AS-Interface ClassicLine模块
AC5292
ClassicLine 4DI-Y AUX 3DO-Y
具快速安装技术的AS-Interface ClassicLine模块
AC5292
ClassicLine 4DI-Y AUX 3DO-Y
- 快速安装技术带来的无工具轻松安装和布线
- 三个可自由选择的扁平电缆方向
- 强大的 LED 显示运行、开关状态和错误，清晰可见
- 高防护等级，适应严苛工业环境的需求
- 用于连接传感器和执行器的 M12 连接器坚固耐用
应用
| 应用 | 现场安装 |
|---|
电气数据
| 工作电压 [V] | 26.5...31.6 DC; (符合cULus - Class 2标准) |
|---|---|
| AS-i电流损耗最大值 [mA] | 30 |
| 当前负载总数最大值 [A] | 3 |
| Watchdog集成看门狗电路 | 有 |
总的输入/输出
| 输入和输出总数 | 数字输入数: 4; 数字输出数量: 3 |
|---|
输入
| 数字输入数 | 4 |
|---|---|
| 数字输入输入电路 | PNP |
| 输入传感器电源 | AUX |
| 电源 [V] | 20...30; (通过扁形电缆) |
| 输入电流负载最大值 [mA] | 1000 |
| 输入电流高 [mA] | 6...10 |
| 输入电流低 [mA] | 0...2 |
| 开关级别高 [V] | > 11 |
| 数字输入保护短路 | 有 |
输出
| 数字输出数量 | 3 |
|---|---|
| 电路 | PNP |
| 电压范围DC [V] | 20...30; (根据PELV标准; 通过扁形电缆) |
| 每个输出最大电流负载 [mA] | 1000; (采用种类DC-13（电磁铁控制）: 20 W (IEC 60947-5-1)) |
| 短路保护 | 有 |
| 电流单独的 | 有 |
| 执行器电源输出 | AUX |
工作条件
| 环境温度 [°C] | -25...70 |
|---|---|
| 外壳防护等级 | IP 67 |
认证/测试
| EMC电磁兼容 |
|
||||
|---|---|---|---|---|---|
| MTTF [年] | 166 |
AS-i分类
| AS-i版本 | 2.11; 3.0 | |||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AS-i编址 | 编址插座 | |||||||||||||||||||||||||||||||||||
| 扩展寻址模式 | 有 | |||||||||||||||||||||||||||||||||||
| AS-i master profile | M2; M3; M4 | |||||||||||||||||||||||||||||||||||
| AS-i Profil | S-7.A.E | |||||||||||||||||||||||||||||||||||
| AS-i I/O配置 [hex] | 7 | |||||||||||||||||||||||||||||||||||
| AS-i ID代码 [hex] | A.E | |||||||||||||||||||||||||||||||||||
| 数据位 |
|
|||||||||||||||||||||||||||||||||||
| 参数位 |
|
机械技术数据
| 重量 [g] | 289.5 |
|---|---|
| 安装方式 | AS-i扁平电缆连接 |
| 原材料 | PA; 穿刺触点: CuSn6 镀镍及镀锡的 |
显示器/操作件
| 显示 |
|
|---|
电气连接
| 模块连接 | 扁形电缆 |
|---|
附件
| 供货范围 |
|
|
|---|---|---|
| 附件(可选) |
|
注释
| 包装单位 | 1 件 |
|---|
电气连接
| AS-i扁平电缆的快速安装技术: ; 三个方向可能的 |
电气连接 - 输入
| 接口 | 接插件: M12 |
|---|
电气连接 - 输出
| 接口 | 接插件: M12 |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — AC5292-00 — 24.01.2024 —
AC5292 –
ClassicLine 4DI-Y AUX 3DO-Y
电气连接
AS-i扁平电缆的快速安装技术: ; 三个方向可能的
电气连接 - 输入
接口
- 输入
- 插座 I-1/2
- 1
- 传感器电源 L+
- 2
- 数据输入 2
- 3
- 传感器电源 L-
- 4
- 数据输入 1
- 5
- 不接线
- 插座 I-2
- 1
- 传感器电源 L+
- 2
- 不接线
- 3
- 传感器电源 L-
- 4
- 数据输入 2
- 5
- 不接线
- 插座 I-3/4
- 1
- 电源 L+
- 2
- 数据输入 4
- 3
- 传感器电源 L-
- 4
- 数据输入 3
- 5
- 不接线
- 插座 I-4
- 1
- 传感器电源 L+
- 2
- 不接线
- 3
- 传感器电源 L-
- 4
- 数据输入 4
- 5
- 不接线
电气连接 - 输出
接口
- 输出
- 插座 O-1/2
- 1
- 不接线
- 2
- 开关输出 2
- 3
- 外部电源 AUX -
- 4
- 开关输出 1
- 5
- 不接线
- 插座 O-2
- 1
- 不接线
- 2
- 不接线
- 3
- 外部电源 AUX -
- 4
- 开关输出 2
- 5
- 不接线
- 插座 O-3
- 1
- 不接线
- 2
- 不接线
- 3
- 外部电源 AUX -
- 4
- 开关输出 3
- 5
- 不接线
