- AC6001

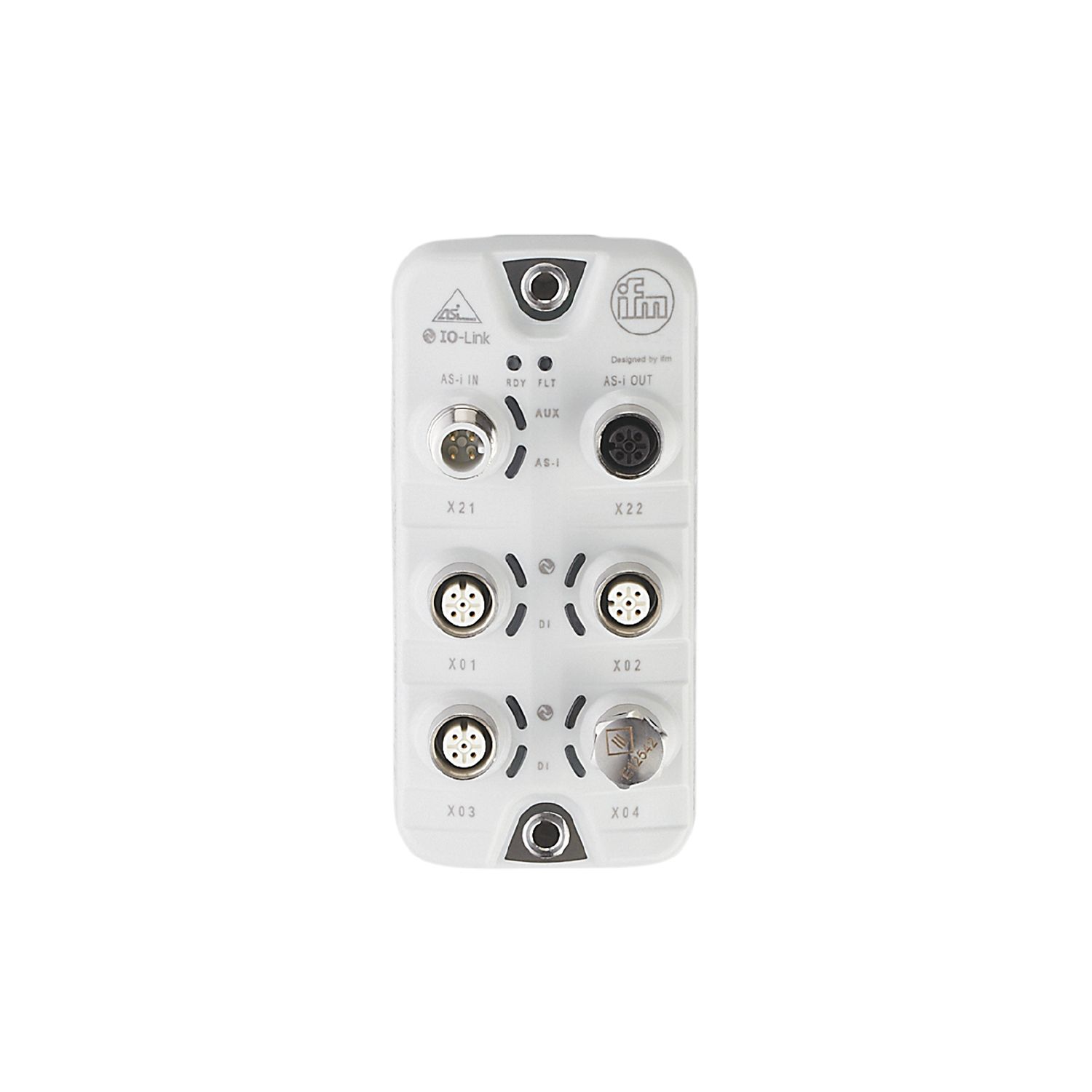

具AS-i接口的IO-Link主站
AC6001
IO-Link Master AS-i 4P IP69K
具AS-i接口的IO-Link主站
AC6001
IO-Link Master AS-i 4P IP69K
- 连接最多四个 IO-Link 设备
- 机器数据、过程参数和诊断数据至控制器的可靠传送
- 集成参数内存，方便设备更换。
- 高防护等级，满足食品和饮料工业的需求
{{ifmVariantName}}
| 应用 | |||||||
|---|---|---|---|---|---|---|---|
| 应用 | 卫生系统; 用于现场应用的I/O模块 | ||||||
| 菊花链功能 | 电源; 现场总线接口 | ||||||
| 电气数据 | |||||||
| 工作电压 [V] | 18...31.6 DC; (AS-i) | ||||||
| 电流损耗 [mA] | 300...1500; (AUX) | ||||||
| AS-i电流损耗最大值 [mA] | 100 | ||||||
| 防护等级 | III | ||||||
| 当前负载总数最大值 [A] | 1.1; (插接件1+2: 0,55 (AUX); 插接件3+4: 0,55 (AUX)) | ||||||
| 附加电源 [V] | 20...30 DC; (AUX) | ||||||
| 总的输入/输出 | |||||||
| 输入和输出总数 | 8; (可配置) | ||||||
| 输入和输出总数 | 数字输入数: 8; 数字输出数量: 4 | ||||||
| 输入 | |||||||
| 数字输入数 | 8; (IO-Link Port Class A: 4 x 2) | ||||||
| 输入传感器电源 | AUX | ||||||
| 开关级别高 [V] | 11...30 | ||||||
| 开关级别低 [V] | 0...5 | ||||||
| 数字输入保护短路 | 有 | ||||||
| 输出 | |||||||
| 数字输出数量 | 4; (IO-Link Port Class A: 4 x 1) | ||||||
| 每个输出最大电流负载 [mA] | 300 | ||||||
| 短路保护 | 有 | ||||||
| Actuator supply outputs | AUX | ||||||
| 接口 | |||||||
| 通信接口 | IO-Link; AS-i | ||||||
| IO-Link Master | |||||||
| 传递类型 | COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud) | ||||||
| IO-Link revision | 1.1 | ||||||
| 端口数量等级A | 4 | ||||||
| 工作条件 | |||||||
| 环境温度 [°C] | -25...60 | ||||||
| 存储温度 [°C] | -25...85 | ||||||
| 允许最大的相对空气湿度 [%] | 90 | ||||||
| 外壳防护等级 | IP 65; IP 66; IP 67; IP 69K; (运行带不锈钢保护盖: IP 69K) | ||||||
| 污染度 | 2 | ||||||
| 认证/测试 | |||||||
| EMC电磁兼容 |
|
||||||
| 抗冲击 |
|
||||||
| 抗震 |
|
||||||
| MTTF [年] | 161 | ||||||
| AS-i分类 | |||||||
| AS-i版本 | 2.11; 3.0 | ||||||
| 扩展寻址模式 | 否 | ||||||
| AS-i Profil | S-7.4.E; (CTT1输入) | ||||||
| AS-i设备的数量 | 1...5 | ||||||
| 更多的AS-i配置文件 |
|
||||||
| 机械技术数据 | |||||||
| 重量 [g] | 255 | ||||||
| 原材料 | 外壳: PA 灰色; 插座: 不锈钢(1.4404 / 316L) | ||||||
| 注释 | |||||||
| 注释 |
|
||||||
| 包装单位 | 1 件 | ||||||
| 电气连接 - 电源 IN | |||||||
| X21 | 接插件: 1 x M12 | ||||||
| 电气连接 - 电源 OUT | |||||||
| X22 | 接插件: 1 x M12 | ||||||
| 电气连接 - 系统接口 | |||||||
| IO-Link Port Class A X01...X04 | 接插件: 4 x M12 | ||||||
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — AC6001-00 —
|
|||||||
AC6001 –
IO-Link Master AS-i 4P IP69K
电气连接 - 电源 IN
X21
- 1
- AS-i +
- 2
- AUX -
- 3
- AS-i -
- 4
- AUX +
接插件: 1 x M12
电气连接 - 电源 OUT
X22
- 1
- AS-i +
- 2
- AUX -
- 3
- AS-i -
- 4
- AUX +
- 5
- 不接线
接插件: 1 x M12
电气连接 - 系统接口
IO-Link Port Class A X01...X04
- 1
- + 24 V DC (AUX)
- 2
- 数字输入
- 3
- GND (AUX)
- 4
- C/Q IO-Link
- 5
- 不接线
接插件: 4 x M12
