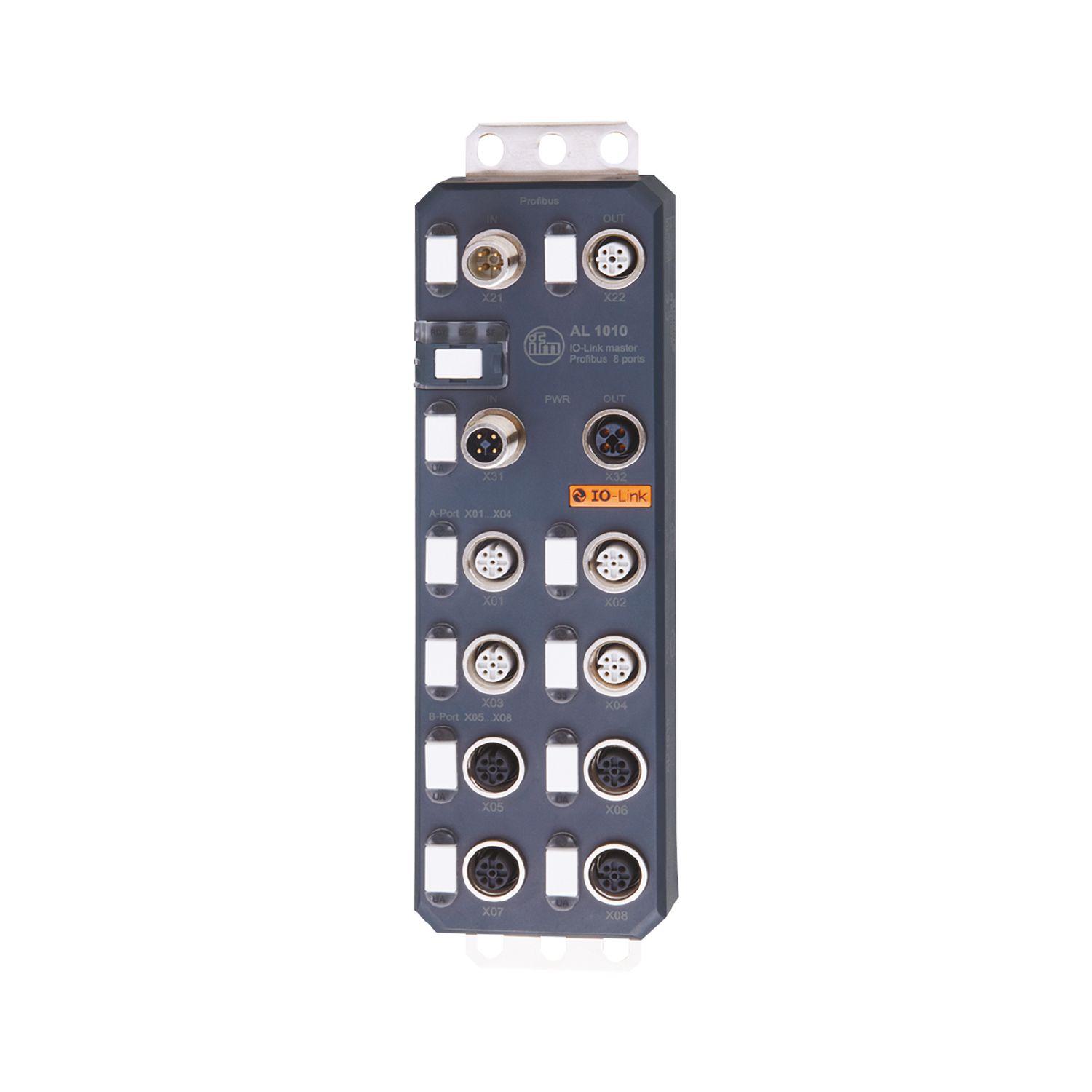

带Profibus接口的IO-Link主机

AL1010

IO-Link Master PL PB 8P IP67

带Profibus接口的IO-Link主机

AL1010

IO-Link Master PL PB 8P IP67

  • 机器数据、过程参数和诊断数据至控制器的可靠传送
  • 连接最多八个 IO-Link 设备
  • 集成现场总线接口
  • 工作温度范围广,防护等级高
  • 坚固的外壳,适用于严苛的工业环境
{{ifmVariantName}}



  • ce
  • eac
  • pi
  • cul
技术参数
应用
应用 用于现场应用的I/O模块
菊花链功能 电源; 现场总线接口
电气数据
工作电压 [V] 19...31.2 DC; (US)
防护等级 III
附加电源 [V] 19...31.2 DC; (UA)
执行器电源UA
每个端口电流负载 [A] 1.6
传感器电源US
每个端口电流负载 [A] 0.2
总的输入/输出
输入和输出总数 12; (可配置)
输入和输出总数 数字输入数: 12; 数字输出数量: 8
输入
数字输入数 12; (IO-Link Port Class A: 4 x 2; IO-Link Port Class B: 4 x 1)
开关级别高 [V] 15...30
开关级别低 [V] -3...5
数字输入保护短路
输出
数字输出数量 8; (IO-Link Port Class A: 4 x 1; IO-Link Port Class B: 4 x 1)
每个输出最大电流负载 [mA] 200
短路保护
执行器电源输出 24 V DC
接口
通信接口 IO-Link; PROFIBUS
IO-Link Master
传递类型 COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud)
IO-Link revision 1.1
端口数量等级A 4
端口数量等级B 4
工作条件
环境温度 [°C] -25...60
存储温度 [°C] -25...85
允许最大的相对空气湿度 [%] 95
外壳防护等级 IP 65; IP 67
认证/测试
EMC电磁兼容
EN 61000-6-2
EN 61000-4-2 ESD 6 kV 触点放电 / 8 kV 空气放电
EN 61000-4-3
EN 61000-4-4
EN 61000-4-5
EN 61000-4-6
抗冲击
EN 60068-2-27 30 g 11 ms
抗震
EN 60068-2-6 5 g
机械技术数据
重量 [g] 577
原材料 外壳: PA; 插座: 黄铜 镀镍的
密封材料 FKM / FKM / FKM
注释
注释
其他的信息请您参见使用说明书
包装单位 1 件
电气连接 - PROFIBUS IN
X21 接插件: M12
电气连接 - PROFIBUS OUT
X22 接插件: M12; 密封圈: FKM
电气连接 - 电源 IN
X31 接插件: M12
电气连接 - 电源 OUT
X32 接插件: M12; 密封圈: FKM
电气连接 - 系统接口
IO-Link Port Class A X01...X04 接插件: M12; 密封圈: FKM
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — AL1010-00 — 28.01.2016 —

Startup Package - Profibus

AL1010

Version

  • 名称
  • 尺寸
  • SHA-256
  • 类型
  • 说明
  • 名称 Siemens S7 - TIA
  • 尺寸 13.8 MB
  • SHA-256
    File hash SHA-256

    10d80dc157a3144e39df421aeb7361bffc18463dc4beaf65a246c5a5cf7024bf

  • 类型 .zip
  • 说明 Profibus PLC Setup | Manuals | GSD | V1.0.0

Description file

AL1010

Version 1.2.0

  • 名称
  • 尺寸
  • SHA-256
  • 类型
  • 说明
  • 名称 GSD
  • 尺寸 6.1 kB
  • SHA-256
    File hash SHA-256

    7c03701ee7f843729c8e7c17a881618a825563ac1c191423641db33362884834

  • 类型 .zip
  • 说明 Profibus
