带Profinet接口的IO-Link主机

AL1103

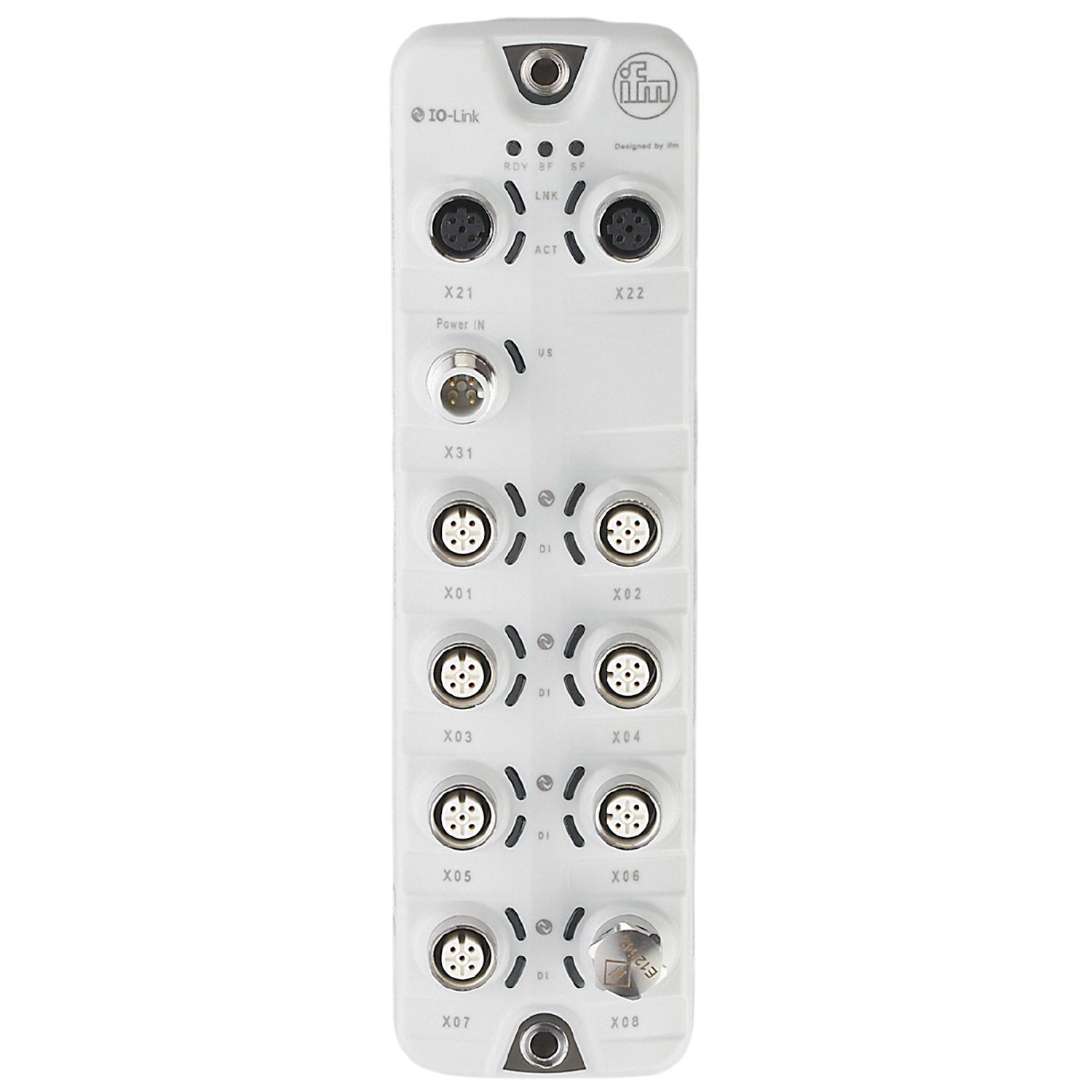

IO-Link Master SL PN 8P IP69K

带Profinet接口的IO-Link主机

AL1103

IO-Link Master SL PN 8P IP69K

  • 机器数据、过程参数和诊断数据至控制器的可靠传送
  • 连接最多八个 IO-Link 设备
  • 集成 PROFINET 接口
  • 高防护等级,满足食品和饮料工业的需求
{{ifmVariantName}}



  • ce
  • eac
  • cul
  • profinet
技术参数
应用
应用 卫生系统; 用于现场应用的I/O模块
菊花链功能 现场总线接口
电气数据
工作电压 [V] 20...30 DC; (US; 按照SELV/PELV)
电流损耗 [mA] 300...3900; (US)
防护等级 III
传感器电源US
当前负载总数最大值 [A] 3.6
总的输入/输出
输入和输出总数 16; (可配置)
输入和输出总数 数字输入数: 16; 数字输出数量: 8
输入
数字输入数 16; (IO-Link Port Class A: 8 x 2)
开关级别高 [V] 11...30
开关级别低 [V] 0...5
数字输入保护短路
输出
数字输出数量 8; (IO-Link Port Class A: 8 x 1)
每个输出最大电流负载 [mA] 300
短路保护
接口
通信接口 Ethernet; IO-Link
以太网
传输标准 10Base-T; 100Base-TX
传输率 10; 100
协议 PROFINET
出厂设置
IP地址: 0.0.0.0
子网络面具: 0.0.0.0
gateway IP addresse: 0.0.0.0
MAC address: 参见型号标示
接口说明
CC-C (Conformance Class C)
Netload Class III
IRT能力
SNMP (Simple Network Management Protocol)
MRP (Media Redundancy Protocol)
支持的网络拓扑: 线
IO-Link Master
传递类型 COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud)
IO-Link revision 1.1
端口数量等级A 8
工作条件
环境温度 [°C] -25...60
存储温度 [°C] -25...85
允许最大的相对空气湿度 [%] 90
外壳防护等级 IP 65; IP 66; IP 67; IP 69K; (运行带不锈钢保护盖: IP 69K)
污染度 2
认证/测试
EMC电磁兼容
EN 61000-6-2
EN 61000-6-4
抗冲击
DIN EN 60068-2-27
抗震
DIN EN 60068-2-64 2009-04
DIN EN 60068-2-6 2008-10
MTTF [年] 78
机械技术数据
重量 [g] 410
原材料 外壳: PA 灰色; 插座: 不锈钢(1.4404 / 316L)
密封材料 EPDM / EPDM
附件
供货范围
保护盖: 1 x M12, 特种钢, E12542
注释
注释
其他的信息请您参见使用说明书
包装单位 1 件
电气连接 - Ethernet
IN / OUT X21, X22 接插件: M12; 密封圈: EPDM
电气连接 - 电源
X31 接插件: M12
电气连接 - 系统接口
IO-Link Port Class A X01...X08 接插件: M12; 密封圈: EPDM
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — AL1103-00 — 24.03.2017 —
