带EtherNet/IP接口的IO-Link主站

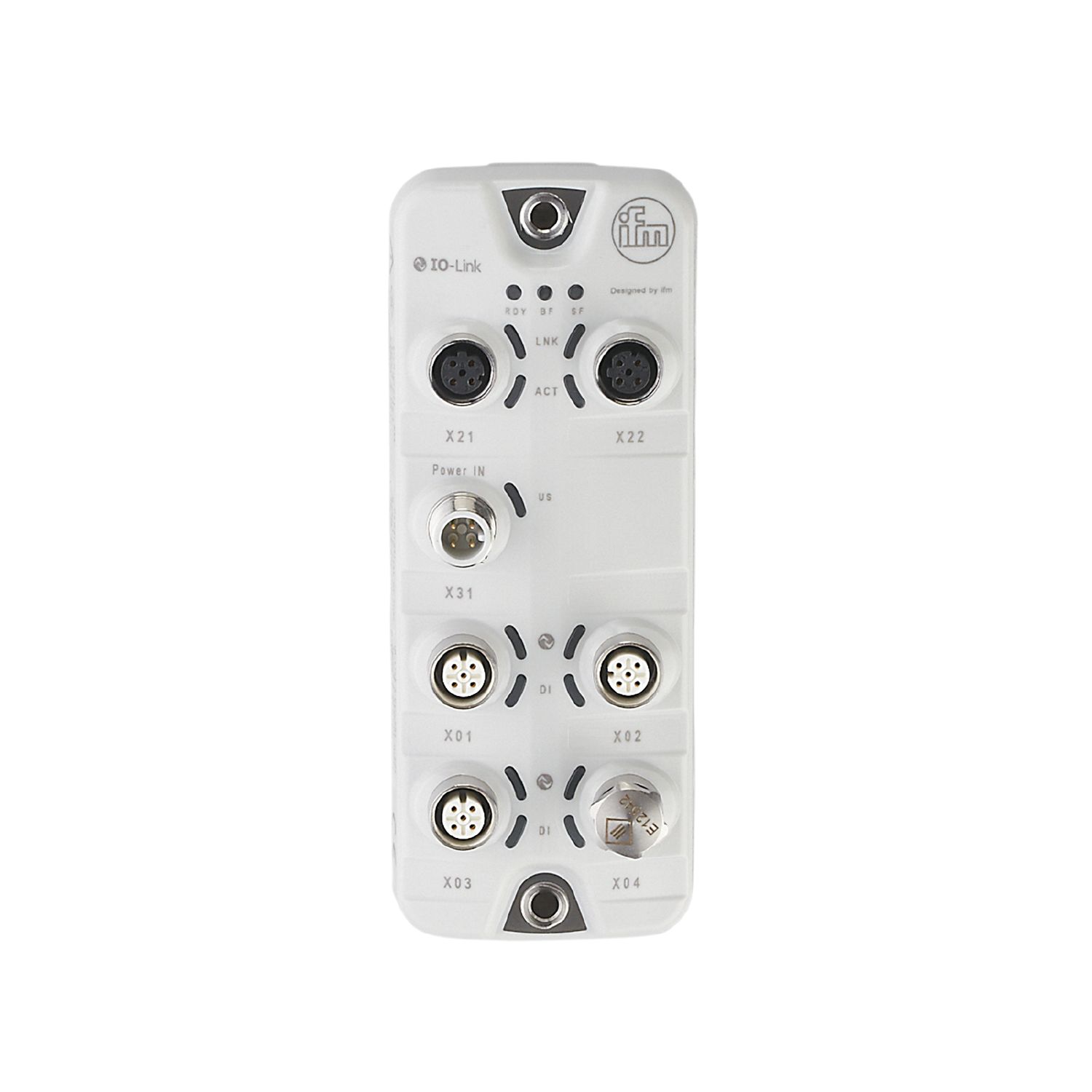

AL1121

IO-Link Master SL EIP 4P IP69K

带EtherNet/IP接口的IO-Link主站

AL1121

IO-Link Master SL EIP 4P IP69K

  • 机器数据、过程参数和诊断数据至控制器的可靠传送
  • 连接最多四个 IO-Link 设备
  • 集成 EtherNet/IP 接口
  • 高防护等级，满足食品和饮料工业的需求
{{ifmVariantName}}

{{accessory.headline}}
{{'SHOW_ALL' | translate}}

{{'DID_YOU_KNOW' | translate}}

{{productContentTeaser.headline}}

{{productContentTeaser.summary}}

PDF 技术资料
3D PDF
  • ce
  • ethn_ip
  • eac
  • cul
  • iolink
技术参数
应用
应用 卫生系统; 用于现场应用的I/O模块
菊花链功能 现场总线接口
电气数据
工作电压 [V] 20...30 DC; (US; 按照SELV/PELV)
电流损耗 [mA] 300...3900; (US)
防护等级 III
传感器电源US
当前负载总数最大值 [A] 3.6
总的输入/输出
输入和输出总数 8; (可配置)
输入和输出总数 数字输入数: 8; 数字输出数量: 4
输入
数字输入数 8; (IO-Link Port Class A: 4 x 2)
开关级别高 [V] 11...30
开关级别低 [V] 0...5
数字输入保护短路 有
输出
数字输出数量 4; (IO-Link Port Class A: 4 x 1)
每个输出最大电流负载 [mA] 300
短路保护 有
接口
通信接口 Ethernet; IO-Link
接口说明
DHCP
BOOTP static
DLR (Device Level Ring)
支持的网络拓扑: 线
环
以太网
传输标准 10Base-T; 100Base-TX
传输率 10; 100
协议 EtherNet/IP
出厂设置
IP地址: 192.168.1.250
子网络面具: 255.255.255.0
gateway IP addresse: 0.0.0.0
MAC address: 参见型号标示
IO-Link Master
传递类型 COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud)
IO-Link revision 1.1
端口数量等级A 4
工作条件
环境温度 [°C] -25...60
存储温度 [°C] -25...85
允许最大的相对空气湿度 [%] 90
外壳防护等级 IP 65; IP 66; IP 67; IP 69K; (运行带不锈钢保护盖: IP 69K)
污染度 2
认证/测试
EMC电磁兼容
EN 61000-6-2
EN 61000-6-4
抗冲击
DIN EN 60068-2-27
抗震
DIN EN 60068-2-64 2009-04
DIN EN 60068-2-6 2008-10
MTTF [年] 96
机械技术数据
重量 [g] 273
原材料 外壳: PA 灰色; 插座: 不锈钢(1.4404 / 316L)
密封材料 EPDM / EPDM
附件
供货范围
保护盖: 1 x M12, 特种钢, E12542
注释
注释
其他的信息请您参见使用说明书
包装单位 1 件
电气连接 - Ethernet
IN / OUT X21, X22 接插件: M12; 密封圈: EPDM
电气连接 - 电源
X31 接插件: M12
电气连接 - 系统接口
IO-Link Port Class A X01...X04 接插件: M12; 密封圈: EPDM
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — AL1121-00 — 24.03.2017 —

Startup Package - EtherNet/IP

AL1120 | AL1121 | AL1122 | AL1123 | AL1220 | AL1221 | AL1222 | AL1223 | AL1320 | AL1321 | AL1322 | AL1323 | AL1420 | AL1421 | AL1422 | AL1423 | AL1920 | ZZ1120

Version 27.0.0 - 12/2020

  • 名称
  • 尺寸
  • SHA-256
  • 类型
  • 说明
  • 名称 Allen Bradley
  • 尺寸 65.7 MB
  • SHA-256
    File hash SHA-256

    a78fe081fa317de931851d393968ba9c16a9ee81a35b799e1dd73c96186fd685
  • 类型 .zip
  • 说明 EtherNet/IP PLC Setup | Manuals | EDS | IO-Link Device AddOn
  • 请注册以开始下载
  • 名称 Schneider M580
  • 尺寸 54.5 MB
  • SHA-256
    File hash SHA-256

    4f29ebc7e7edc8995fa85efc16a2326a67bc498e5d63efb97e2f902c87cae6b1
  • 类型 .zip
  • 说明 EtherNet/IP PLC Setup | Manuals | EDS | IO-Link Device AddOn
  • 请注册以开始下载
  • 名称 Automation Direct P2K
  • 尺寸 52.4 MB
  • SHA-256
    File hash SHA-256

    9c2e37bb7b965342e2c03ef5c038e605dc4231230ba6c0a251504896c51268ee
  • 类型 .zip
  • 说明 EtherNet/IP PLC Setup | Manuals | EDS
  • 请注册以开始下载
  • 名称 Fanuc CNC Series 0i MF
  • 尺寸 56.2 MB
  • SHA-256
    File hash SHA-256

    751c7ec4e65b6cc7ddee0a7036417a8ad4c3c2c3ba03ff24a3901c8929d94f7d
  • 类型 .zip
  • 说明 EtherNet/IP PLC Setup | Manuals | EDS
  • 请注册以开始下载
  • 名称 Fanuc Robot R-30iB
  • 尺寸 54.7 MB
  • SHA-256
    File hash SHA-256

    e0ad44632bfb374f4ea842662f35233848817a66142ee8b26818fce10c078dd4
  • 类型 .zip
  • 说明 EtherNet/IP PLC Setup | Manuals | EDS
  • 请注册以开始下载
  • 名称 Mitsubishi FX-5U
  • 尺寸 189 MB
  • SHA-256
    File hash SHA-256

    373bedde57c6b23bae9d93d79d562f40f7f9f9c1dd00596b87ce5983c7b2473c
  • 类型 .zip
  • 说明 EtherNet/IP PLC Setup | Manuals | EDS
  • 请注册以开始下载
  • 名称 Mitsubishi iQR
  • 尺寸 57.6 MB
  • SHA-256
    File hash SHA-256

    4ac98767b6f73648bf69f12e1aafbc3c5433c2b017cbbc7db64813c0524f10d7
  • 类型 .zip
  • 说明 EtherNet/IP PLC Setup | Manuals | EDS
  • 请注册以开始下载
  • 名称 ifm CR1077
  • 尺寸 166.1 MB
  • SHA-256
    File hash SHA-256

    fb15c4b71629a6ac69a6d7cead01fba3155fa180295f9ab129b34f0ffb7f536e
  • 类型 .zip
  • 说明 EtherNet/IP PLC Setup | Manuals | EDS
  • 请注册以开始下载
  • 名称 Omron NJ
  • 尺寸 60.4 MB
  • SHA-256
    File hash SHA-256

    b84f31d282e19dd9a5cb8ca427d335f335e800bb43402073c277dfa3732b20ca
  • 类型 .zip
  • 说明 EtherNet/IP PLC Setup | Manuals | EDS
  • 请注册以开始下载
  • 名称 Keyence
  • 尺寸 55.4 MB
  • SHA-256
    File hash SHA-256

    85a362dd14d78ccbdf67bd388bcbff14ce4b5f65b5a5f4701efa969ed5f4efa3
  • 类型 .zip
  • 说明 EtherNet/IP PLC Setup | Manuals | EDS
  • 请注册以开始下载
  • 名称 Kuka
  • 尺寸 54.8 MB
  • SHA-256
    File hash SHA-256

    6a5dd5fd66ebff301cfe37db759b3f12955c7758b651f8bc54209af1c1d73cc7
  • 类型 .zip
  • 说明 EtherNet/IP PLC Setup | Manuals | EDS
  • 请注册以开始下载

Firmware | Description file

AL1120 | AL1121 | AL1122 | AL1123 | AL1220 | AL1221 | AL1222 | AL1223 | ZZ1120

Version 2.3.23 - 11/2019

  • 名称
  • 尺寸
  • SHA-256
  • 类型
  • 说明
  • 名称 Firmware
  • 尺寸 1.2 MB
  • SHA-256
    File hash SHA-256

    27b131f3dfa2e065d2cb83a333860aa82d1cfda75a0feb49296afc00e8159a8a
  • 类型 .zip
  • 说明 EtherNet/IP
  • 请注册以开始下载
  • 名称 EDS
  • 尺寸 81.5 kB
  • SHA-256
    File hash SHA-256

    92c7e04d37a0a8b33ee1ea4498b4edfd716d1c74351c2d9933f559fe5231255e
  • 类型 .zip
  • 说明 EtherNet/IP
  • 请注册以开始下载

Configuration Tool

AL1100 | AL1101 | AL1102 | AL1103 | AL1120 | AL1121 | AL1122 | AL1123 |AL1200 | AL1201 | AL1202 | AL1203 | AL1220 | AL1221 | AL1222 | AL1223 | AL1300 | AL1301 | AL1302 | AL1303 |AL1320 | AL1321 | AL1322 | AL1323 | AL1330 | AL1331 | AL1332 | AL1333 | AL1340 | AL1341 | AL1342 | AL1343 | AL1350 | AL1351 | AL1352 | AL1353 | AL1370 | AL1371 | AL1372 | AL1373 | AL1400 | AL1401 | AL1402 | AL1403 | AL1420 | AL1421 | AL1422 | AL1423 | AL1900 | AL1920 | AL1930 | AL1940 | AL1950 | AL1970 | ZZ1100 | ZZ1120 | ZZ1350 | AL1060 | ZZ1060

Version

  • 名称
  • 尺寸
  • SHA-256
  • 类型
  • 说明
  • 名称 Ethernet Configuration Tool (Hilscher)
  • 尺寸 3.6 MB
  • SHA-256
    File hash SHA-256

    cb884c992a8f2dbe01da8c6bfa43b4dde761d5daed2c79bae502a017cc8201e3
  • 类型 .zip
  • 说明 IP-Address setting of IO-Link Masters
  • 请注册以开始下载
  • 名称 Ethernet Configuration Tool (Molex-ODVA)
  • 尺寸 1.7 MB
  • SHA-256
    File hash SHA-256

    97529260e9b1ce4b0e9cc631fe4b6fd443bdcbf1d8c1922ca211056e33c029ee
  • 类型 .zip
  • 说明 IP-Address setting of IO-Link Masters (EIP)
  • 请注册以开始下载
