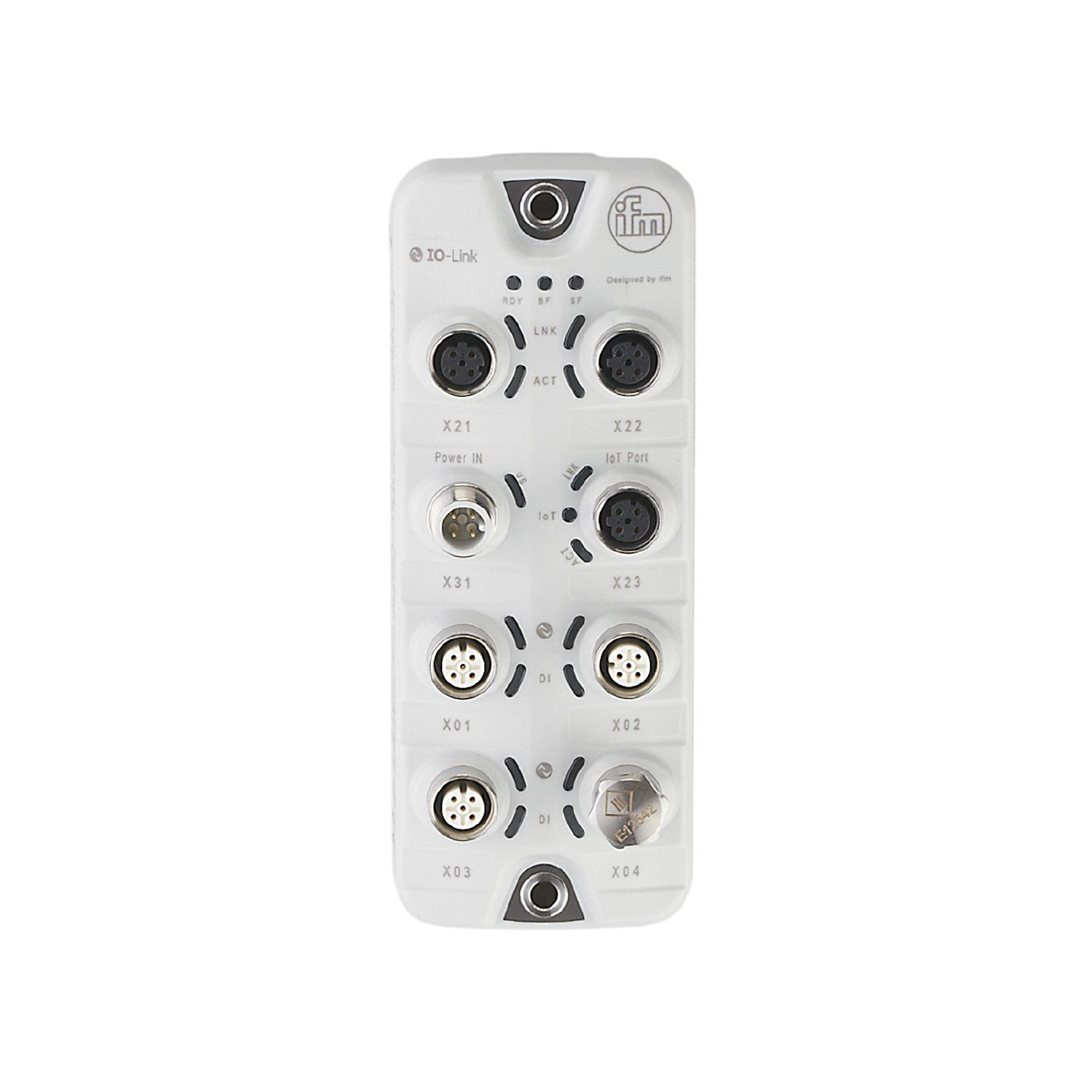

带Profinet接口的IO-Link主机

AL1301

IO-Link Master DL PN 4P IP69K

带Profinet接口的IO-Link主机

AL1301

IO-Link Master DL PN 4P IP69K

{{ifmVariantName}}



  • ce
  • eac
  • iolink
  • cul
  • profinet
技术参数
应用
应用 卫生系统; 用于现场应用的I/O模块
菊花链功能 现场总线接口
电气数据
工作电压 [V] 20...28 DC; (US; 按照SELV/PELV)
电流损耗 [mA] 300...3900; (US)
防护等级 III
传感器电源US
当前负载总数最大值 [A] 3.6
总的输入/输出
输入和输出总数 8; (可配置)
输入和输出总数 数字输入数: 8; 数字输出数量: 4
输入
数字输入数 8; (IO-Link Port Class A: 4 x 2)
开关级别高 [V] 11...28
开关级别低 [V] 0...5
数字输入保护短路
输出
数字输出数量 4; (IO-Link Port Class A: 4 x 1)
每个输出最大电流负载 [mA] 300
短路保护
接口
通信接口 Ethernet; IO-Link
Ethernet - Internet of Things
传输标准 10Base-T; 100Base-TX
传输率 10; 100
协议 MQTT JSON
出厂设置
IP地址: 169.254.x.x
子网络面具: 255.255.0.0
gateway IP addresse: 0.0.0.0
MAC address: 参见型号标示
接口说明
安全协议: HTTPS
Ethernet - PROFINET
传输标准 10Base-T; 100Base-TX
传输率 10; 100
协议 PROFINET
出厂设置
IP地址: 0.0.0.0
子网络面具: 0.0.0.0
gateway IP addresse: 0.0.0.0
MAC address: 参见型号标示
接口说明
CC-C (Conformance Class C)
Netload Class III
IRT能力
SNMP (Simple Network Management Protocol)
MRP (Media Redundancy Protocol)
支持的网络拓扑: 线
IO-Link Master
传递类型 COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud)
IO-Link revision 1.1
端口数量等级A 4
工作条件
环境温度 [°C] -25...60
存储温度 [°C] -25...85
允许最大的相对空气湿度 [%] 90
外壳防护等级 IP 65; IP 66; IP 67; IP 69K; (运行带不锈钢保护盖: IP 69K)
污染度 2
认证/测试
EMC电磁兼容
EN 61000-6-2
EN 61000-6-4
抗冲击
DIN EN 60068-2-27
抗震
DIN EN 60068-2-64 2009-04
DIN EN 60068-2-6 2008-10
MTTF [年] 95
机械技术数据
重量 [g] 314
原材料 外壳: PA 灰色; 插座: 不锈钢(1.4404 / 316L)
密封材料 EPDM / EPDM
附件
供货范围
保护盖: 1 x M12, 特种钢, E12542
注释
注释
其他的信息请您参见使用说明书
包装单位 1 件
电气连接 - Ethernet
PROFINET X21, X22 接插件: M12; 密封圈: EPDM
电气连接 - 电源
X31 接插件: M12
电气连接 - 系统接口
IO-Link Port Class A X01...X04 接插件: M12; 密封圈: EPDM
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — AL1301-00 — 24.03.2017 —

Startup Package - Profinet

AL1100 | AL1101 | AL1102 | AL1103 | AL1200 | AL1201 | AL1202 | AL1203 | AL1300 | AL1301 | AL1302 | AL1303 | AL1400 | AL1401 | AL1402 | AL1403 | AL1900 | ZZ1100

Version 24.0.0 - 03/2021

  • 名称
  • 尺寸
  • SHA-256
  • 类型
  • 说明
  • 名称 Siemens S7 - TIA
  • 尺寸 151.2 MB
  • SHA-256
    File hash SHA-256

    78be951ecaf77d6f22807b62bba7c00ca623694c57a7ed984cbb244ffe78f3a4

  • 类型 .zip
  • 说明 Profinet SPS Setup | Manuals | GSDML | IO-Link Device FBs
  • 名称 Siemens PCS7
  • 尺寸 44 MB
  • SHA-256
    File hash SHA-256

    c3f85817f72dfa3baa6e09b0743415b6cb1de5fd9cd312da271444a4b1ee2a19

  • 类型 .zip
  • 说明 Profinet PLC Setup | Manuals | GSDML
  • 名称 Fanuc CNC Series 0i MF
  • 尺寸 35.9 MB
  • SHA-256
    File hash SHA-256

    bc24ae51d431aa1c6188bb576b589aa43487fdd9781f0692a4a6e3f173ef38db

  • 类型 .zip
  • 说明 Profinet PLC Setup | Manuals | GSDML
  • 名称 Fanuc Robot R-30IB
  • 尺寸 37.1 MB
  • SHA-256
    File hash SHA-256

    027aa5e228e8cfac4f53366212048b88f16eca577858b4243c7f66d043b6e10f

  • 类型 .zip
  • 说明 Profinet PLC Setup | Manuals | GSDML
  • 名称 Mitsubishi iQR
  • 尺寸 38.9 MB
  • SHA-256
    File hash SHA-256

    45c8be4d6af72f9df6770ca7e5786dc8ddd78b1fd4c2eec45d3c0070d3acf261

  • 类型 .zip
  • 说明 Profinet PLC Setup | Manuals | GSDML
  • 名称 Kuka
  • 尺寸 35.2 MB
  • SHA-256
    File hash SHA-256

    3f06fb25c42c4727784f793204faa2857af5cd27de25ca71c950186f828e9aba

  • 类型 .zip
  • 说明 Profinet PLC Setup | Manuals | GSDML

Startup Package - IIoT

AL1300 | AL1301 | AL1302 | AL1303 | AL1320 | AL1321 | AL1322 | AL1323 | AL1330 | AL1331 | AL1332 | AL1333 | AL1340 | AL1341 | AL1342 | AL1343 | AL1350 | AL1351 | AL1352 | AL1353 | AL1370 | AL1371 | AL1372 | AL1373 | AL1900 | AL1920 | AL1930 | AL1940 | AL1950 | AL1970 | ZZ1350

Version 8.0.0 - 12/2020

  • 名称
  • 尺寸
  • SHA-256
  • 类型
  • 说明
  • 名称 Microsoft Excel
  • 尺寸 13.4 MB
  • SHA-256
    File hash SHA-256

    945a2328a9e7a5b6e5bbeb2b380cc5bb7ac9289e204ef9dfb890f7bb61e714c4

  • 类型 .zip
  • 说明 IIoT JSON Setup | Examples | Manuals
  • 名称 Internet Browser
  • 尺寸 14.1 MB
  • SHA-256
    File hash SHA-256

    f523c6d9e01673f8c98088042d2a96c56bcecabc99771e8a60601bc1ca59af46

  • 类型 .zip
  • 说明 IIoT JSON Setup | Examples | Manuals
  • 名称 NodeRed
  • 尺寸 13.9 MB
  • SHA-256
    File hash SHA-256

    6f6aeb31db44e708ec593ad4d580d0efc3afd59d49284c0a3647296b73d660a9

  • 类型 .zip
  • 说明 IIoT JSON Setup | Examples | Manuals
  • 名称 Postman
  • 尺寸 13.9 MB
  • SHA-256
    File hash SHA-256

    8135f86316b6cc8f47b91bb0c39f90e49da5747a0db5d1897875172e4883eaae

  • 类型 .zip
  • 说明 IIoT JSON Setup | Examples | Manuals
  • 名称 CODESYS
  • 尺寸 19.8 MB
  • SHA-256
    File hash SHA-256

    4e871580dee3cb665e4a3b09f18566313f13ce39be46e8b6416d64155795085e

  • 类型 .zip
  • 说明 IIoT JSON Setup | Examples | Manuals
  • 名称 Mosquitto & Node-Red
  • 尺寸 14.4 MB
  • SHA-256
    File hash SHA-256

    6a791486617dc56779fca81ae7c95e38d9915edc6fd7e4aa10f2e76a07bc24f9

  • 类型 .zip
  • 说明 IIoT MQTT Setup | Examples | Manuals
  • 名称 Mosquitto & AL1 Webserver
  • 尺寸 13.4 MB
  • SHA-256
    File hash SHA-256

    fc92e1c5c4e6ad0c9ba6cbdec0bc8b5c94dbcccc954b77bb7bbb7d7a55152efa

  • 类型 .zip
  • 说明 IIoT MQTT Setup | Examples | Manuals
  • 名称 Kepware
  • 尺寸 19.8 MB
  • SHA-256
    File hash SHA-256

    ef9fedbdee2df447381d28336a0c41574095d9d854c1287ab84112acde7517ca

  • 类型 .zip
  • 说明 IIoT MQTT Setup | Examples | Manuals

Firmware | Description file

AL1300 | AL1301 | AL1302 | AL1303 | AL1900

Version 3.1.48 - 11/2020

  • 名称
  • 尺寸
  • SHA-256
  • 类型
  • 说明
  • 名称 Firmware
  • 尺寸 1 MB
  • SHA-256
    File hash SHA-256

    3cb19e9c6e5f19015d7e975ed28a8d043a70d25f5c77ebbcc80da92689e5b193

  • 类型 .zip
  • 说明 Profinet | IIoT | JSON | HTTP(S) | MQTT
  • 名称 GSDML
  • 尺寸 58.5 kB
  • SHA-256
    File hash SHA-256

    6190dded306bc00a170251a9a68dc65aafbe9fa738721f8b3e8bd4ca12a8ad02

  • 类型 .zip
  • 说明 Profinet

Configuration Tool

AL1100 | AL1101 | AL1102 | AL1103 | AL1120 | AL1121 | AL1122 | AL1123 |AL1200 | AL1201 | AL1202 | AL1203 | AL1220 | AL1221 | AL1222 | AL1223 | AL1300 | AL1301 | AL1302 | AL1303 |AL1320 | AL1321 | AL1322 | AL1323 | AL1330 | AL1331 | AL1332 | AL1333 | AL1340 | AL1341 | AL1342 | AL1343 | AL1350 | AL1351 | AL1352 | AL1353 | AL1370 | AL1371 | AL1372 | AL1373 | AL1400 | AL1401 | AL1402 | AL1403 | AL1420 | AL1421 | AL1422 | AL1423 | AL1900 | AL1920 | AL1930 | AL1940 | AL1950 | AL1970 | ZZ1100 | ZZ1120 | ZZ1350 | AL1060 | ZZ1060

Version

  • 名称
  • 尺寸
  • SHA-256
  • 类型
  • 说明
  • 名称 Ethernet Configuration Tool (Hilscher)
  • 尺寸 3.6 MB
  • SHA-256
    File hash SHA-256

    cb884c992a8f2dbe01da8c6bfa43b4dde761d5daed2c79bae502a017cc8201e3

  • 类型 .zip
  • 说明 IP-Address setting of IO-Link Masters
  • 名称 Ethernet Configuration Tool (Molex-ODVA)
  • 尺寸 1.7 MB
  • SHA-256
    File hash SHA-256

    97529260e9b1ce4b0e9cc631fe4b6fd443bdcbf1d8c1922ca211056e33c029ee

  • 类型 .zip
  • 说明 IP-Address setting of IO-Link Masters (EIP)
