带Modbus TCP接口的IO-Link主站

Name: AL1341
Brand: ifm
SKU: AL1341
Price: 5123.00 CNY

AL1341

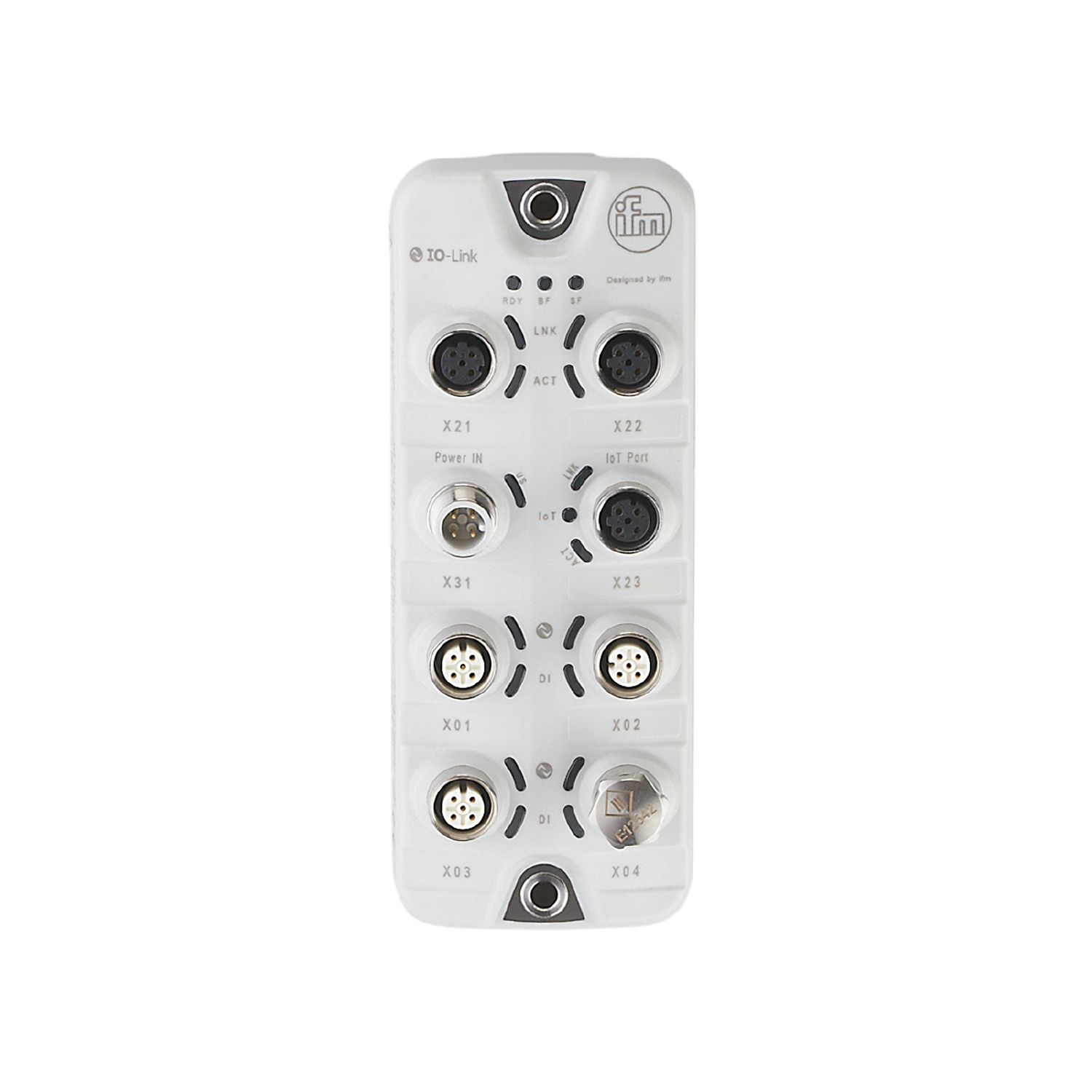

IO-Link Master DL MB 4P IP69K

带Modbus TCP接口的IO-Link主站

AL1341

IO-Link Master DL MB 4P IP69K

自动化网络与IT网络的分离
连接最多四个 IO-Link 设备
机器数据、过程参数和诊断数据至控制器的可靠传送
高防护等级，满足食品和饮料工业的需求

应用

应用	卫生系统; 用于现场应用的I/O模块
菊花链功能	现场总线接口

电气数据

工作电压 [V]	20...28 DC; (US ; 按照SELV/PELV)
电流损耗 [mA]	300...3900; (US)
防护等级	III

传感器电源US

当前负载总数最大值 [A]	3.6

总的输入/输出

输入和输出总数	8; (可配置)
输入和输出总数	数字输入数: 8; 数字输出数量: 4

输入

数字输入数	8; (IO-Link Port Class A: 4 x 2)
开关级别高 [V]	11...28
开关级别低 [V]	0...5
数字输入保护短路	有

输出

数字输出数量	4; (IO-Link Port Class A: 4 x 1)
每个输出最大电流负载 [mA]	300
短路保护	有

接口

通信接口	Ethernet; IO-Link

Ethernet - Modbus TCP

传输标准

10Base-T; 100Base-TX

传输率

10 MBit/s; 100 MBit/s

协议

Modbus TCP

出厂设置

IP地址: 192.168.1.250

子网络面具: 255.255.255.0

gateway IP addresse: 0.0.0.0

MAC address: 参见型号标示

Ethernet - Internet of Things

传输标准

10Base-T; 100Base-TX

传输率

10 MBit/s; 100 MBit/s

协议

MQTT JSON

出厂设置

IP地址: 169.254.x.x

子网络面具: 255.255.0.0

gateway IP addresse: 0.0.0.0

MAC address: 参见型号标示

接口说明

安全协议: HTTPS

IO-Link Master

传递类型	COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud)
IO-Link revision	1.1
端口数量等级A	4

工作条件

环境温度 [°C]

-25...60

存储温度 [°C]

-25...85

允许最大的相对空气湿度 [%]

外壳防护等级

IP 65; IP 66; IP 67; IP 69K; (运行带不锈钢保护盖: IP 69K)

防护等级（NEMA 250）

污染度

化学介质

ISO 16750-5	HLP, CC, DB, DC, DD, CA
NEMA 250 5.13.1	AA

认证/测试

EMC电磁兼容

EN 61000-6-2
EN 61000-6-4

抗冲击

DIN EN 60068-2-27

抗震

DIN EN 60068-2-64 2009-04
DIN EN 60068-2-6 2008-10

MTTF [年]

机械技术数据

重量 [g]	283.5
原材料	外壳: PA 灰色; 插座: 不锈钢(1.4404 / 316L)
密封材料	EPDM

附件

供货范围

保护盖: 1 x M12, 特种钢, E12542

注释

其他的信息请您参见使用说明书

包装单位

1 件

电气连接 - Ethernet

Modbus TCP X21, X22	接插件: M12; 译码: D; 密封圈: EPDM

电气连接 - 电源

X31	接插件: M12; 译码: A

电气连接 - 系统接口

IO-Link Port Class A X01...X04	接插件: M12; 译码: A; 密封圈: EPDM
