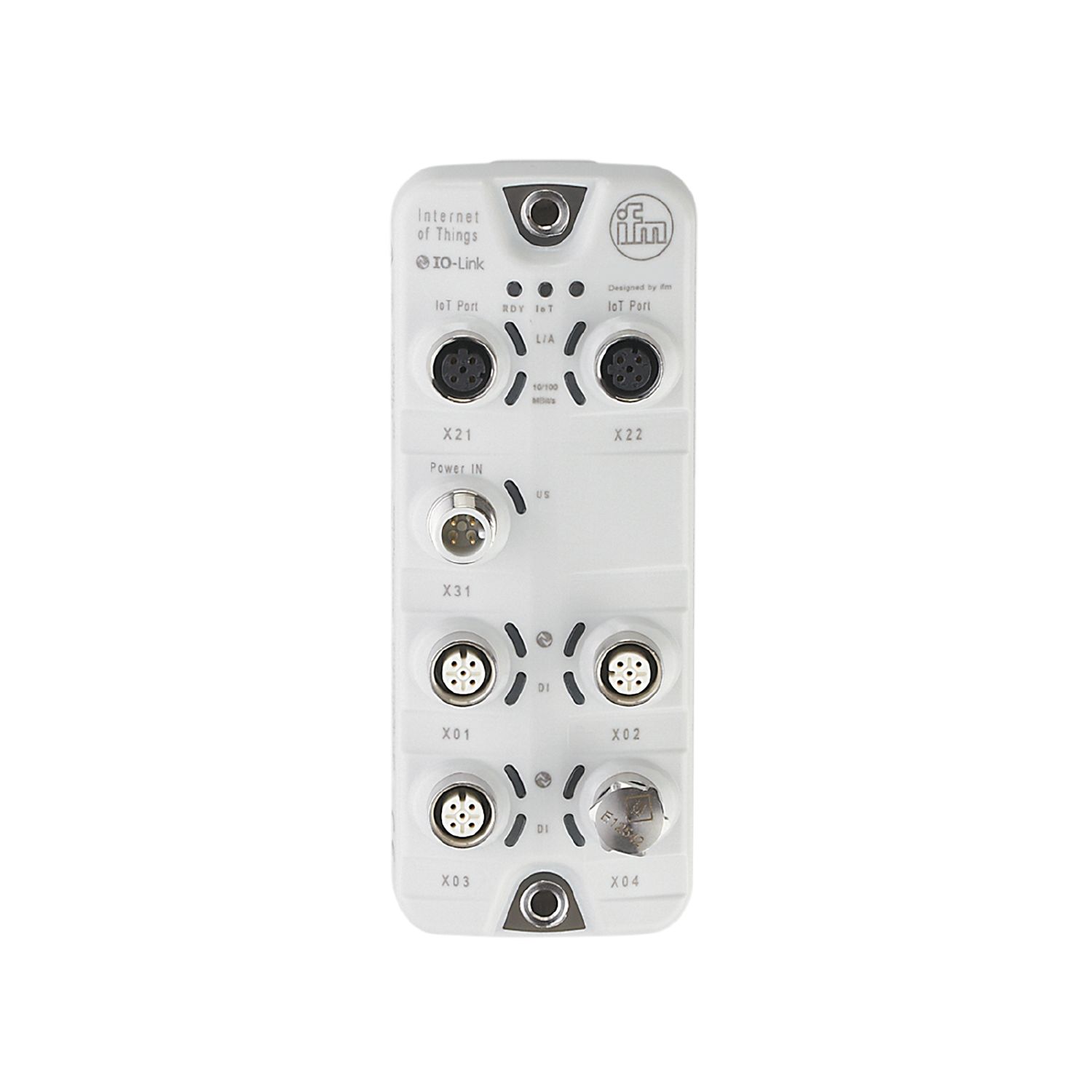

带IoT接口的IO-Link主站

AL1351

IO-Link Master DL IoT 4P IP69K

带IoT接口的IO-Link主站

AL1351

IO-Link Master DL IoT 4P IP69K

  • 连接最多四个 IO-Link 设备
  • 高防护等级,满足食品和饮料工业的需求
  • 将机器数据、过程参数和诊断数据可靠传输至IT层
{{ifmVariantName}}



  • ce
  • iolink
技术参数
应用
应用 卫生系统; 用于现场应用的I/O模块
菊花链功能 现场总线接口
电气数据
工作电压 [V] 20...28 DC; (US; 按照SELV/PELV)
电流损耗 [mA] 300...3900; (US)
防护等级 III
传感器电源US
当前负载总数最大值 [A] 3.6
总的输入/输出
输入和输出总数 8; (可配置)
输入和输出总数 数字输入数: 8; 数字输出数量: 4
输入
数字输入数 8; (IO-Link Port Class A: 4 x 2)
开关级别高 [V] 11...30
开关级别低 [V] 0...5
数字输入保护短路
输出
数字输出数量 4; (IO-Link Port Class A: 4 x 1)
每个输出最大电流负载 [mA] 300
短路保护
接口
通信接口 Ethernet; IO-Link
Ethernet - Internet of Things
传输标准 10Base-T; 100Base-TX
传输率 10; 100
协议 MQTT JSON
出厂设置
IP地址: 169.254.x.x
子网络面具: 255.255.0.0
gateway IP addresse: 0.0.0.0
MAC address: 参见型号标示
接口说明
安全协议: HTTPS
IO-Link Master
传递类型 COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud)
IO-Link revision 1.1
端口数量等级A 4
工作条件
环境温度 [°C] -25...60
存储温度 [°C] -25...85
允许最大的相对空气湿度 [%] 90
外壳防护等级 IP 65; IP 66; IP 67; IP 69K; (运行带不锈钢保护盖: IP 69K)
污染度 2
认证/测试
EMC电磁兼容
EN 61000-6-2
EN 61000-6-4
抗冲击
DIN EN 60068-2-27
抗震
DIN EN 60068-2-64 2009-04
DIN EN 60068-2-6 2008-10
MTTF [年] 126

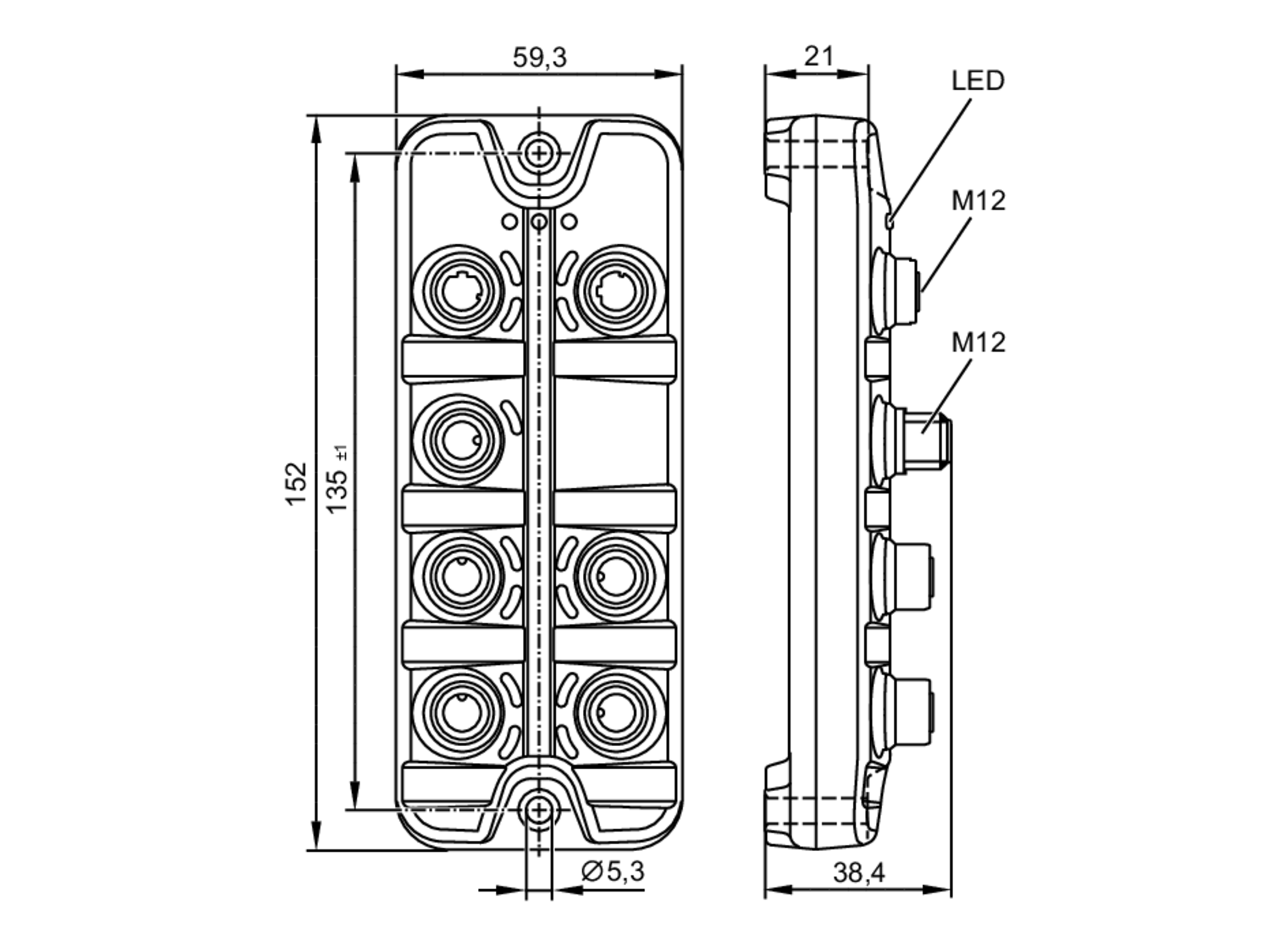

机械技术数据
重量 [g] 304.5
原材料 外壳: PA 灰色; 插座: 不锈钢(1.4404 / 316L)
密封材料 EPDM / EPDM
注释
注释
其他的信息请您参见使用说明书
包装单位 1 件
电气连接 - 以太网
IoT X21, X22 接插件: M12; 密封圈: EPDM
电气连接 - 电源
X31 接插件: M12
电气连接 - 系统接口
IO-Link Port Class A X01...X04 接插件: M12; 密封圈: EPDM
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — AL1351-00 —

Startup Package - IIoT

AL1300 | AL1301 | AL1302 | AL1303 | AL1320 | AL1321 | AL1322 | AL1323 | AL1330 | AL1331 | AL1332 | AL1333 | AL1340 | AL1341 | AL1342 | AL1343 | AL1350 | AL1351 | AL1352 | AL1353 | AL1370 | AL1371 | AL1372 | AL1373 | AL1900 | AL1920 | AL1930 | AL1940 | AL1950 | AL1970 | ZZ1350

Version 8.0.0 - 12/2020
