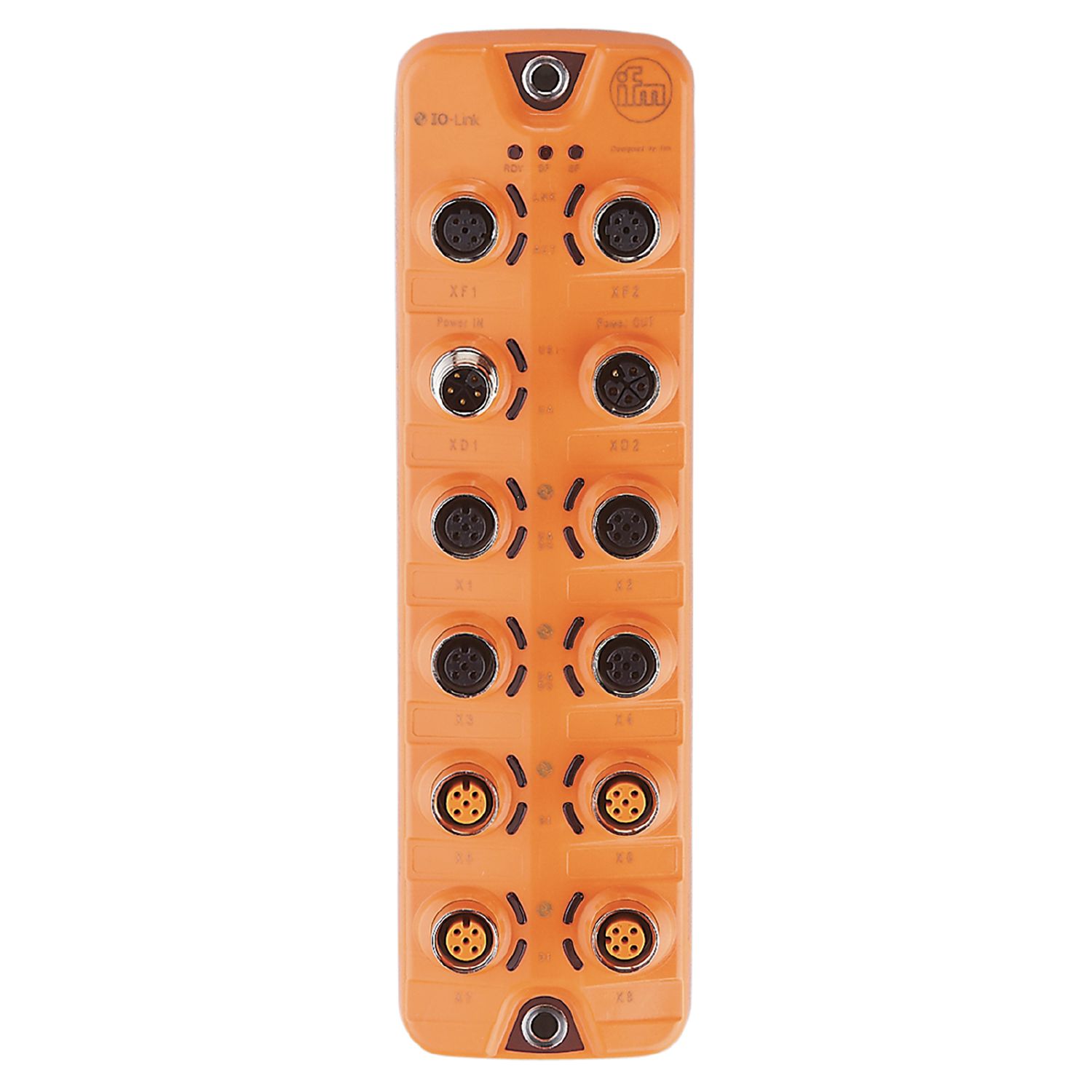

带Profinet接口的IO-Link主机

AL1402

IO-Link Master PFL PN 8P IP67

带Profinet接口的IO-Link主机

AL1402

IO-Link Master PFL PN 8P IP67

  • 根据汽车制造商AIDA规范开发的IO-Link主站
  • 菊花链式电源供电采用标准的L-coded M12连接技术
  • 可针对每个端口配置电流限制,确保安全运行
  • 对每个端口进行电压和电流测量,实现能耗监测
  • 可连接高达2 A的执行器
{{ifmVariantName}}



  • ce
  • eac
  • ul
  • iolink
  • profinet
技术参数
应用
应用 用于现场应用的I/O模块
菊花链功能 电源; 现场总线接口
电气数据
工作电压 [V] 20...30 DC; (US; 按照SELV/PELV)
电流损耗 [mA] 300...3900; (US)
防护等级 III
附加电源 [V] 20...30 DC; (UA)
执行器电源UA
当前负载总数最大值 [A] 8
每个端口电流负载 [A] 2; (可设定: 0...2; 出厂设定: 2)
传感器电源US
当前负载总数最大值 [A] 3.6
每个端口电流负载 [A] 2; (可设定: 0...2; 出厂设定: 0,45)
总的输入/输出
输入和输出总数 16; (可配置)
输入和输出总数 数字输入数: 12; 数字输出数量: 12
输入
数字输入数 12; (IO-Link Port Class A: 4 x 2; IO-Link Port Class B: 4 x 1)
开关级别高 [V] 11...30
开关级别低 [V] 0...5
数字输入保护短路
输出
数字输出数量 12; (IO-Link Port Class A: 4 x 1; IO-Link Port Class B: 4 x 2)
短路保护
执行器电源UA
每个输出最大电流负载 [mA] 2000
传感器电源US
每个输出最大电流负载 [mA] 2000
接口
通信接口 Ethernet; IO-Link
以太网
传输标准 10Base-T; 100Base-TX
传输率 10; 100
协议 PROFINET
出厂设置
IP地址: 0.0.0.0
子网络面具: 0.0.0.0
gateway IP addresse: 0.0.0.0
MAC address: 参见型号标示
接口说明
IO-Link Integration Edition 2
CC-C (Conformance Class C) (IRT)
S2冗余度
Netload Class III
CiR (Configuration in Run)
SNMP (Simple Network Management Protocol)
MRP (Media Redundancy Protocol)
支持的网络拓扑: 线
IO-Link Master
传递类型 COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud)
IO-Link revision 1.1
端口数量等级A 4
端口数量等级B 4
工作条件
环境温度 [°C] -25...60
存储温度 [°C] -25...85
允许最大的相对空气湿度 [%] 90
外壳防护等级 IP 65; IP 66; IP 67
污染度 2
认证/测试
EMC电磁兼容
EN 61000-6-2
EN 61000-6-4
抗冲击
DIN EN 60068-2-27
抗震
DIN EN 60068-2-64 2009-04
DIN EN 60068-2-6 2008-10
MTTF [年] 43
UL认证
电源 Class 2
机械技术数据
重量 [g] 412.1
原材料 外壳: PA; 插座: 黄铜 镀镍的
密封材料 FKM / FKM / FKM
注释
注释
其他的信息请您参见使用说明书
包装单位 1 件
电气连接 - 以太网
IN / OUT XF1, XF2 接插件: M12; 密封圈: FKM
电气连接 - 电源 IN
XD1 接插件: M12
电气连接 - 电源 OUT
XD2 接插件: M12; 密封圈: FKM
电气连接 - 系统接口
IO-Link Port Class B X1...X4 接插件: M12; 密封圈: FKM
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — AL1402-01 — 27.11.2019 —
