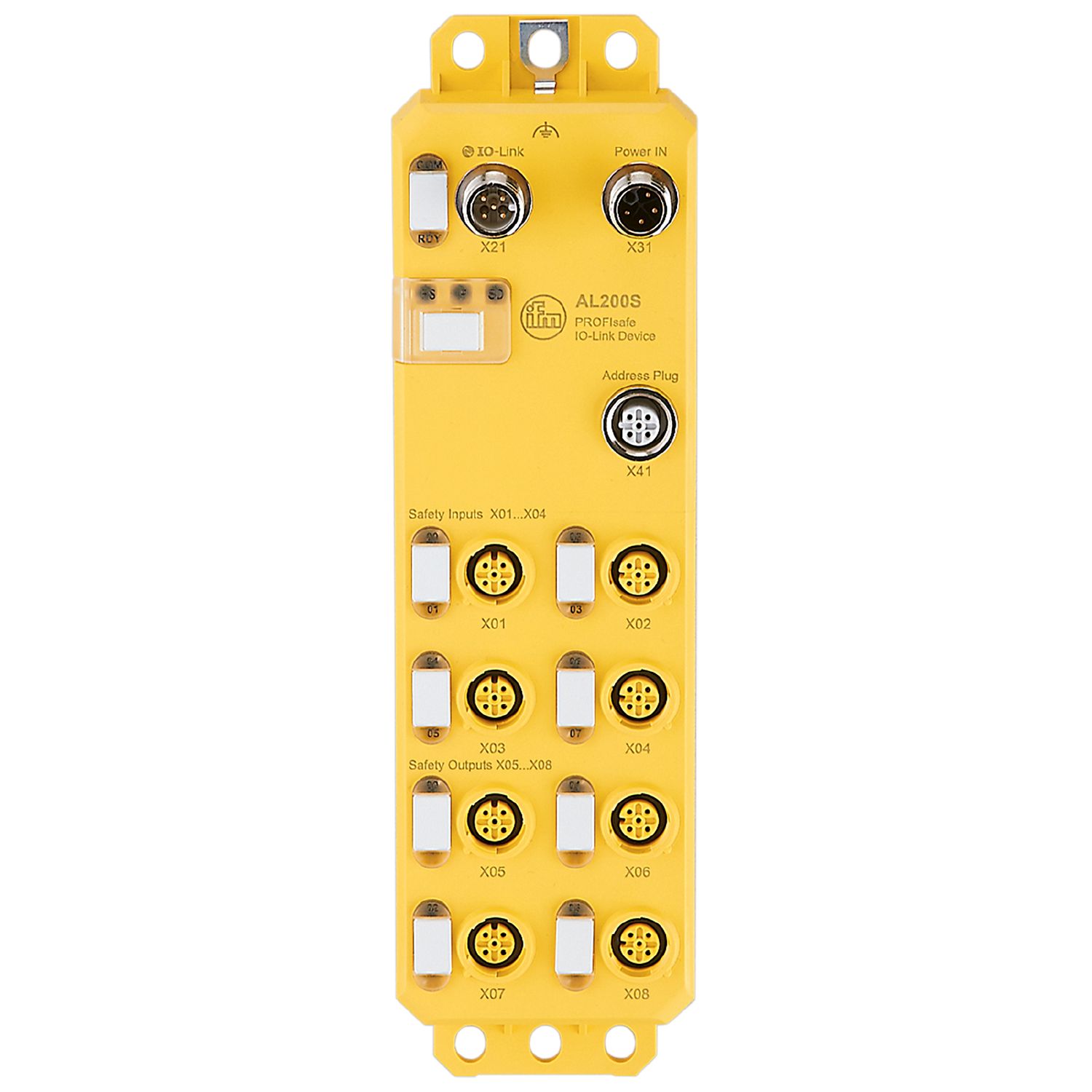

PROFIsafe IO-Link模块

AL200S

PROFIsafe IOL Device 8P IP67

PROFIsafe IO-Link模块

AL200S

PROFIsafe IOL Device 8P IP67

  • 可结合IO-Link使用的安全产品
  • 用于PROFIsafe的安全I/O模块,带安全输入和输出
  • 可连接安全机械触点和OSSD传感器
  • 通过IO-Link发送的PROFIsafe电报
  • 通过标准化的M12 L编码提供单独的24 V电源输出,实现高电流等级
{{ifmVariantName}}



  • cul
技术参数
应用
设计 仅适用于IO-Link主站AL140n
应用 用于现场应用的I/O模块
电气数据
工作电压 [V] 19.2...30.2 DC; (US; 按照SELV/PELV)
电流损耗 [mA] 67; (US)
防护等级 III
附加电源 [V] 19.2...30.2 DC; (UA)
其他电源的最大电流消耗 [mA] 34; (UA)
执行器电源UA
当前负载总数最大值 [A] 6
每个端口电流负载 [A] 2
总的输入/输出
输入和输出总数 12
输入
输入总数 8
开关级别高 [V] 11...30
开关级别低 [V] -30...5
数字输入保护短路
输出
输出数量 4
短路保护
接口
通信接口 IO-Link
支持的DeviceID
运行方式 DeviceID
默认 1312
IO-Link Device
传递类型 COM3 (230,4 kBaud)
IO-Link revision 1.1
SDCI标准 IEC 61131-9
SIO模式
工作条件
环境温度 [°C] -25...60
存储温度 [°C] -40...85
允许最大的相对空气湿度 [%] 75
外壳防护等级 IP 65; IP 67
认证/测试
EMC电磁兼容
EN 61000-6-2
EN 61000-4-2 ESD 6 kV CD / 8 kV AD
EN 61000-4-3 HF电磁场辐射 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-5 Surge
EN 61000-4-6 射频场感应的传导抗扰度
抗冲击
DIN EN 60068-2-27
抗震
DIN EN 60068-2-64 2009-04
DIN EN 60068-2-6 2008-10
安全分类
使用寿命 TM (Mission Time) [h] 175200
使用寿命TM(额外指示)
20年
单通道
ISO 13849-1 PL d
IEC 61508 SIL 2
IEC 62061 SIL cl 2
安全可靠性PFHd [1/h] 1E-08
安全相关故障概率PFD 1E-04
双通道
ISO 13849-1 PL e
IEC 61508 SIL 3
IEC 62061 SIL cl 3
安全可靠性PFHd [1/h] 1E0-9
安全相关故障概率PFD 1E-05
机械技术数据
重量 [g] 408.3
原材料 外壳: PA; 插座: 黄铜 镀镍的
注释
注释
安全类别取决于参数设置和接线(参见操作说明)。
包装单位 1 件
电气连接 - IO-Link
X21 接插件: M12
电气连接 - Power IN
X31 接插件: M12
电气连接 - Safety Inputs
X01...X04 接插件: M12
电气连接 - Safety Outputs
X05...X08 接插件: M12
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — AL200S-01 — 09.04.2021 —
