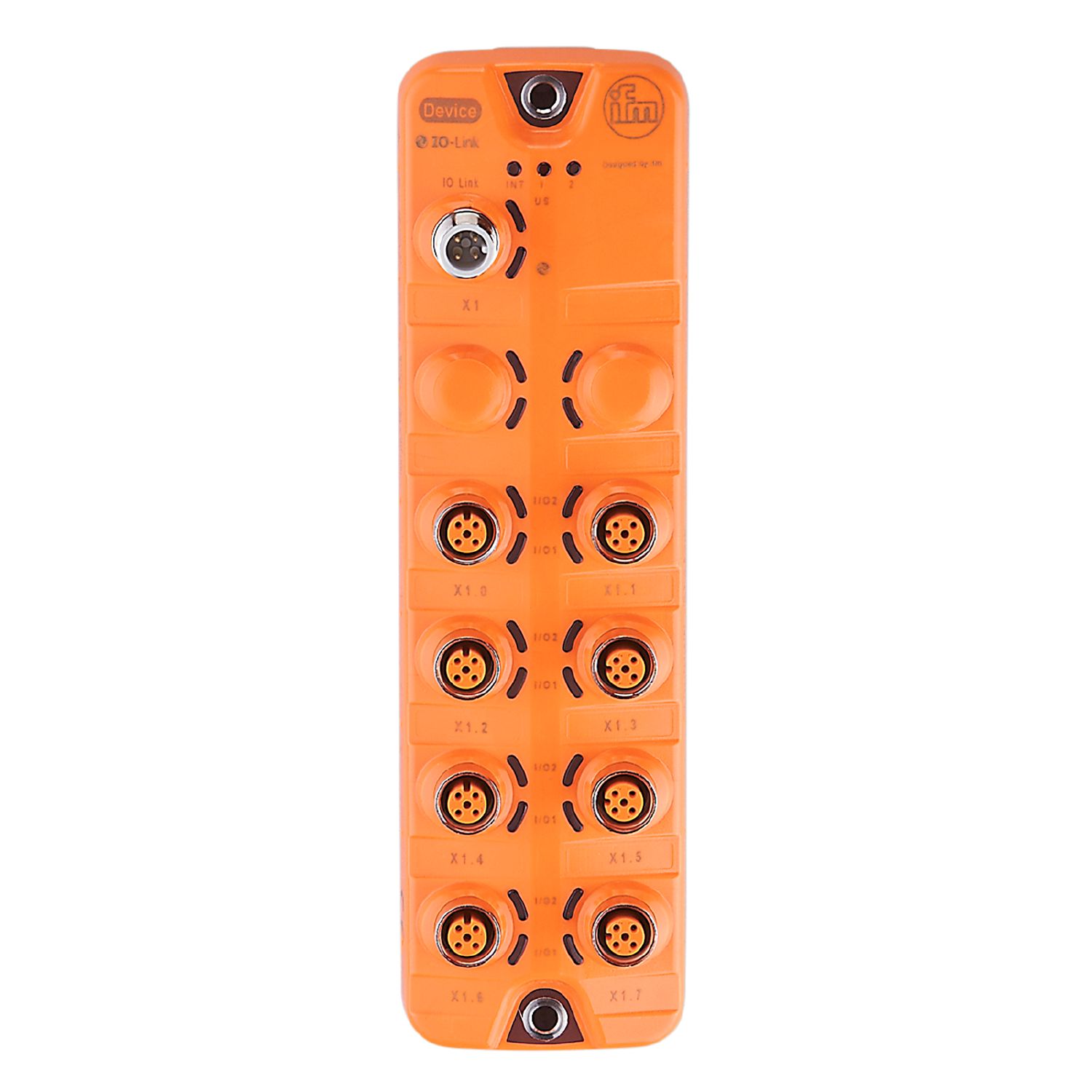

IO-Link输入/输出模块

AL2303

IOL MOD SL 8XMP/DX B M12 IP67

IO-Link输入/输出模块

AL2303

IOL MOD SL 8XMP/DX B M12 IP67

  • ce
  • ukca
  • iolink
电气数据
工作电压 [V] 18...30 DC
电流损耗 [mA] 100; (US)
防护等级 III
附加电源 [V] 18...30 DC; (UA)
其他电源的最大电流消耗 [mA] 3600; (UA)
总的输入/输出
输入和输出总数 16
输入和输出总数 数字输入数: 16; 模拟量输入数: 8; 数字输出数量: 16
输入
数字输入数 16; (可配置)
数字输入输入电路 PNP; (第3类(符合IEC 61131-2标准))
输入传感器电源 UA
电源 [V] 18...30
输入电流高 [mA] 2...15
输入电流低 [mA] 0...1.5
开关级别高 [V] 11...28
开关级别低 [V] 0...5
模拟量输入数 8; (可配置 电流输入/电压输入)
模拟输入(电流) [mA] 4...20
模拟输入(电压) [V] 0...10
模拟量输入的分辨率 16 Bit
输出
数字输出数量 16; (可配置)
每个输出最大电流负载 [mA] 1800
最大输出负载总电流 [A] 3.6; (每段最大电流负载: 1800 mA)
短路保护
执行器电源输出 UA
接口
通信接口 IO-Link
SDCI标准 IEC 61131-9
传递类型 COM3 (230,4 kBaud)
IO-Link revision 1.1
SIO模式
必需的mater port type B
处理周期最小值 [ms] 4
支持的DeviceID
运行方式 DeviceID
Acyclic parametrisation 1406
Factory setting: parametrisation via Pdout 1405
注释
参数设置可从周期性改为非周期性。
更多信息请参见“下载”中的IODD PDF文件
工作条件
环境温度 [°C] -25...60
存储温度 [°C] -25...70
允许最大的相对空气湿度 [%] 90
海拔高度最大值 [m] 2000
外壳防护等级 IP 65; IP 67
防护等级(NEMA 250) 6P
污染度 2
化学介质
ISO 16750-5 AA, BA, BD, HLP, CC, DB, DC, DD, CA
NEMA 250 5.13.1 AA
认证/测试
EMC电磁兼容
EN 61000-6-2
EN 61000-6-3
IEC 61131-9
抗冲击
DIN EN 60068-2-27
抗震
DIN EN 60068-2-64
DIN EN 60068-2-6
机械技术数据
重量 [g] 467.716
尺寸 [mm] 26 x 59.3 x 208
原材料 外壳: PA 桔黄色; 插座: 黄铜 镀镍的
密封材料 FKM
拧紧扭矩 [Nm] < 0.8
显示器/操作件
显示
操作 1 x LED, 绿色
故障 1 x LED, 红色
功能 1 x LED, 黄色
附件
附件(可选)
用于M12插座的保护盖
注释
包装单位 1 件
电气连接 - IO-Link
X1 接插件: 1 x M12; 译码: A
电气连接 - 输入/输出
X1.0...X1.7 接插件: 8 x M12; 译码: A; 密封圈: FKM
