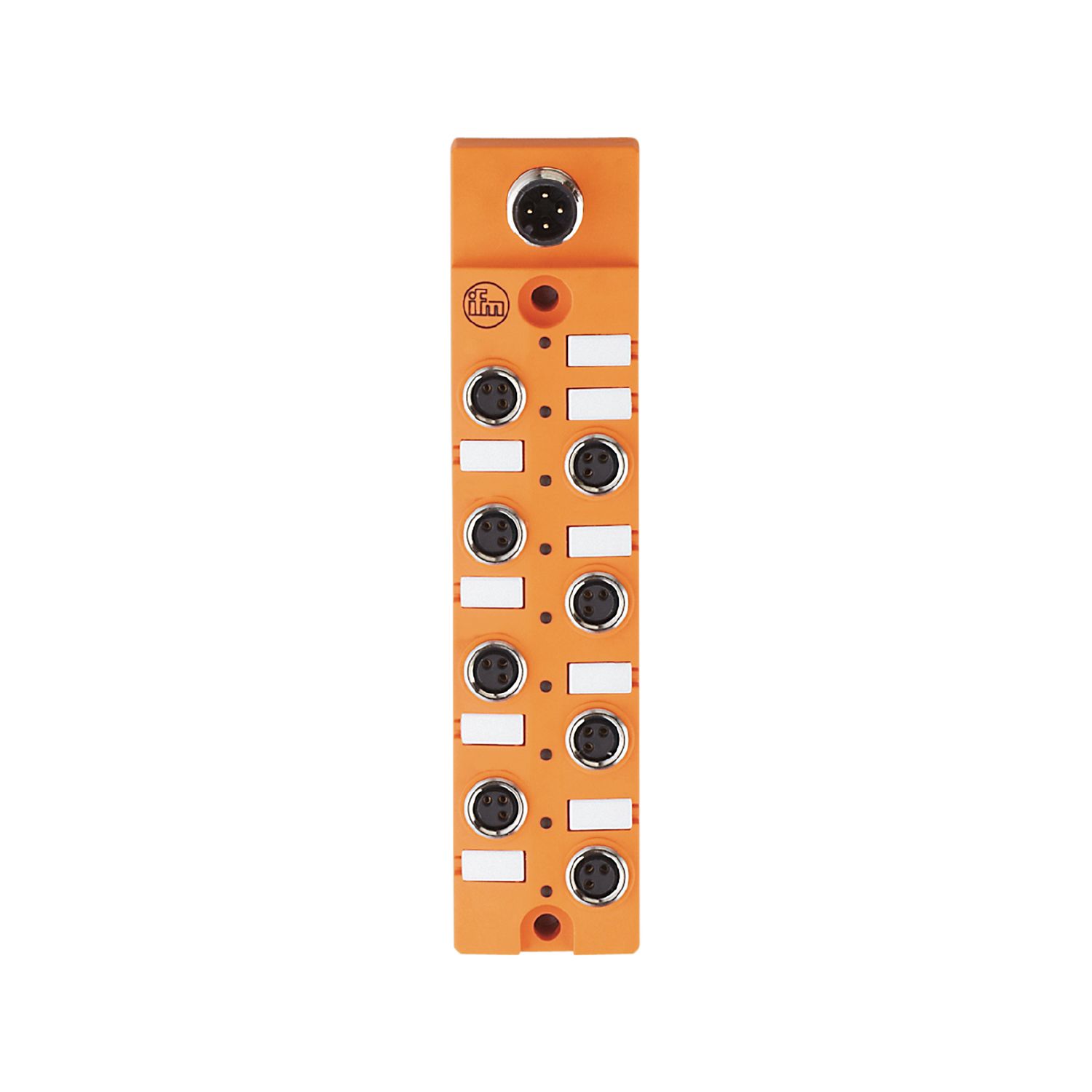

IO-Link CompactLine模块
AL2411
IO-Link module 8 DI M8 IP 67
IO-Link CompactLine模块
AL2411
IO-Link module 8 DI M8 IP 67
电气数据
| 工作电压 [V] | 18...30 DC; (符合cULus - Class 2标准) |
|---|---|
| 电流损耗 [mA] | 50 |
| 每个端口电流负载 [A] | 0.1 |
|---|
总的输入/输出
| 输入和输出总数 | 数字输入数: 8 |
|---|
输入
| 数字输入数 | 8; (4 x 2) |
|---|---|
| 数字输入输入电路 | PNP |
| 输入电流限制 [mA] | 15 |
| 输入电流高 [mA] | 6...10 |
| 输入电流低 [mA] | 0...2 |
| 开关级别高 [V] | > 11 |
| 数字输入保护短路 | 有 |
接口
| 通信接口 | IO-Link | ||||
|---|---|---|---|---|---|
| 支持的DeviceID |
|
| 传递类型 | COM2 (38,4 kBaud) |
|---|---|
| IO-Link revision | 1.1 |
| SDCI标准 | IEC 61131-9 |
| SIO模式 | 否 |
| 二位输出过程数据 | 32 |
| 处理周期最小值 [ms] | 2.9 |
工作条件
| 环境温度 [°C] | -25...70 | ||||
|---|---|---|---|---|---|
| 存储温度 [°C] | -25...85 | ||||
| 允许最大的相对空气湿度 [%] | 90; (非凝结) | ||||
| 外壳防护等级 | IP 67 | ||||
| 防护等级（NEMA 250） | 6P | ||||
| 化学介质 |
|
认证/测试
| EMC电磁兼容 |
|
|---|
机械技术数据
| 重量 [g] | 144.5 |
|---|---|
| 原材料 | PBT; 插座: 黄铜 镀镍的; O形环: FKM |
| 密封材料 | FKM |
显示器/操作件
| 显示 |
|
|---|
附件
| 供货范围 |
|
||
|---|---|---|---|
| 附件(可选) |
|
注释
| 注释 |
|
|||
|---|---|---|---|---|
| 包装单位 | 1 件 |
电气连接 - IO-Link
| 接插件: M12; 译码: A |
电气连接 - 系统接口
| 接插件: M8; 译码: A; 密封圈: FKM |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — AL2411-00 — 03.03.2017 —
AL2411 –
IO-Link module 8 DI M8 IP 67
电气连接 - IO-Link
- IO-Link
- 1
- L +
- 2
- 不接线
- 3
- L -
- 4
- C/Q / IO-Link
接插件: M12; 译码: A
电气连接 - 系统接口
- 输入 X1.0...X1.7
- 1
- 传感器电源 +24 V
- 3
- 传感器电源 -
- 4
- 数据输入
接插件: M8; 译码: A; 密封圈: FKM
