PROFINET-Switch

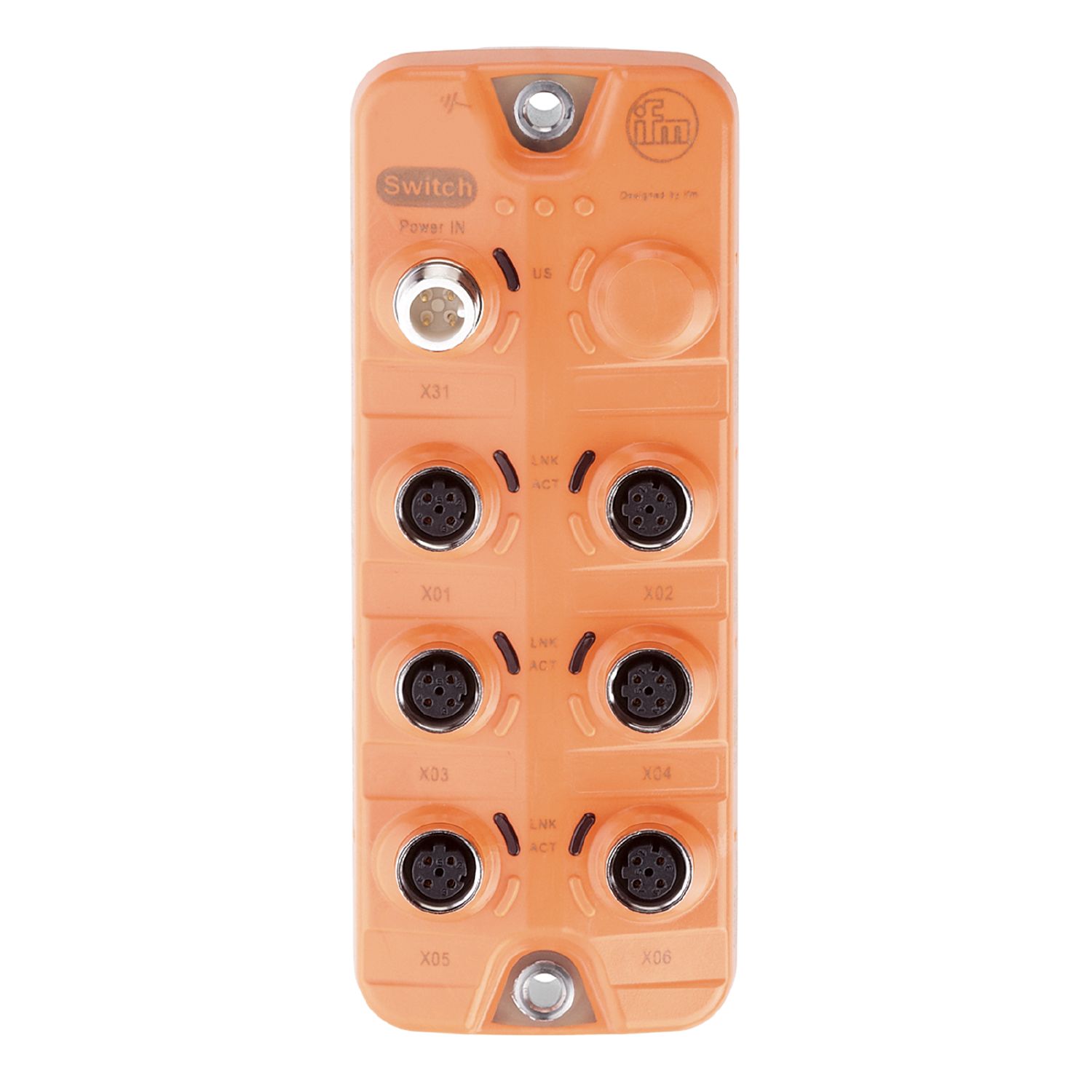

AL3000

ETH Switch SL PN-A 6P IP67

PROFINET-Switch

AL3000

ETH Switch SL PN-A 6P IP67

  • 用于PROFINET Class A的6端口交换机(非网管型)
  • 采用标准的A编码M12连接技术的电源
  • 坚固的外壳,适用于严苛的工业环境
  • ce
  • e20
  • ukca
  • cul
应用
设计 适用于现场应用的非网管型交换机
应用 für PROFINET-Netzwerke
电气数据
工作电压 [V] 8...32 DC; ((US ; 按照SELV/PELV))
额定电压DC [V] 12 / 24
电流损耗 [mA] 100; (US; 24 V: 50 mA)
防护等级 III
反相保护
接口
通信接口 Ethernet
以太网接口数 6
传输标准 10Base-T; 100Base-TX
传输率 10 MBit/s; 100 MBit/s
接口说明
PROFINET 一致性等级A(CC-A)
处理类型: 保存并转发
自动极性切换
自动协商
自动翻转
QoS(服务质量): IEEE 802.1p, IEEE 802.1Q
优先级队列: 4
MAC表规格: 2000个地址
锁定: LLDP, PTCP 01:80:C2:00:00:0E
工作条件
环境温度 [°C] -25...70
存储温度 [°C] -25...85
允许最大的相对空气湿度 [%] 90
海拔高度最大值 [m] 4000
外壳防护等级 IP 65; IP 66; IP 67
防护等级(NEMA 250) 6P
污染度 2
化学介质
ISO 16750-5 AA, BA, BD, HLP, CC, DB, DC, DD, CA
NEMA 250 5.13.1 AA
认证/测试
EMC电磁兼容
UN/ECE-R10 抗辐射及干扰度 100 V/m
DIN EN 61000-6-2 ESD
DIN EN 61000-6-4 Burst
ISO 7637-2 脉冲 1 严格等级4 / 功能状态C (12 V)
ISO 7637-2 脉冲 2a 严格等级4 / 功能状态A (12 V)
ISO 7637-2 脉冲 2b 严格等级4 / 功能状态C (12 V)
ISO 7637-2 脉冲 3a 严格等级4 / 功能状态A (12 V)
ISO 7637-2 脉冲 3b 严格等级4 / 功能状态A (12 V)
ISO 7637-2 脉冲 4 严格等级4 / 功能状态A (12 V)
ISO 7637-2 脉冲 5a 严格等级3 / 功能状态A (12 V)
ISO 7637-2 脉冲 1 严格等级4 / 功能状态C (24 V)
ISO 7637-2 脉冲 2a 严格等级4 / 功能状态A (24 V)
ISO 7637-2 脉冲 2b 严格等级4 / 功能状态C (24 V)
ISO 7637-2 脉冲 3a 严格等级4 / 功能状态A (24 V)
ISO 7637-2 脉冲 3b 严格等级4 / 功能状态A (24 V)
ISO 7637-2 脉冲 4 严格等级4 / 功能状态A (24 V)
抗冲击
DIN EN 60068-2-27
快速温度变化
EN 60068-2-30
EN 60068-2-78
EN 60068-2-52
抗震
DIN EN 60068-2-64
DIN EN 60068-2-6
EN 60068-2-27
机械技术数据
重量 [g] 303.8
原材料 外壳: PA 桔黄色; 插座: 黄铜 镀镍的
密封材料 FKM
注释
注释
其他的信息请您参见使用说明书
包装单位 1 件
电气连接 - Ethernet
X01...X06 接插件: 6 x M12; 译码: D; 密封圈: FKM
电气连接 - 电源
X31 接插件: 1 x M12; 译码: A
