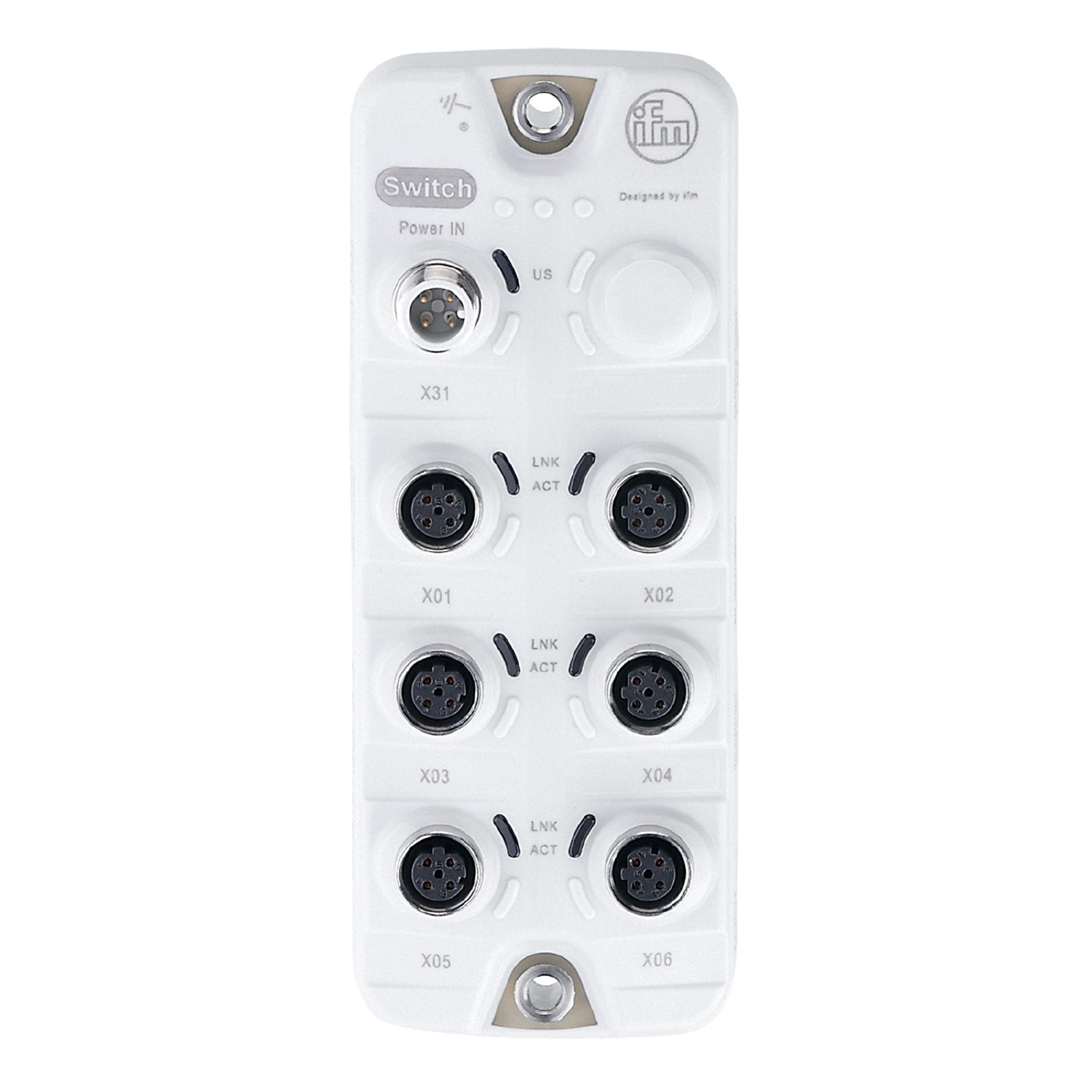

- AL3001
PROFINET-Switch
AL3001
ETH Switch SL PN-A 6P IP69K
PROFINET-Switch
AL3001
ETH Switch SL PN-A 6P IP69K
- 用于PROFINET Class A的6端口交换机(非网管型)
- 采用标准的A编码M12连接技术的电源
- 适用于食品工业中的清洁和潮湿区域
应用
设计 | 适用于现场应用的非网管型交换机 |
---|---|
应用 | für PROFINET-Netzwerke |
电气数据
工作电压 [V] | 8...32 DC; (US ; 按照SELV/PELV; cULus: 8...28 DC) |
---|---|
额定电压DC [V] | 12 / 24 |
电流损耗 [mA] | 100; (US; 24 V: 50 mA) |
防护等级 | III |
反相保护 | 有 |
接口
通信接口 | Ethernet | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
以太网接口数 | 6 | |||||||||
传输标准 | 10Base-T; 100Base-TX | |||||||||
传输率 | 10 MBit/s; 100 MBit/s | |||||||||
接口说明 |
|
工作条件
环境温度 [°C] | -25...70 | ||||
---|---|---|---|---|---|
存储温度 [°C] | -25...85 | ||||
允许最大的相对空气湿度 [%] | 90 | ||||
海拔高度最大值 [m] | 4000 | ||||
外壳防护等级 | IP 65; IP 66; IP 67; IP 69K; (运行带不锈钢保护盖: IP 69K) | ||||
防护等级(NEMA 250) | 6P | ||||
污染度 | 2 | ||||
化学介质 |
|
认证/测试
EMC电磁兼容 |
|
||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
抗冲击 |
|
||||||||||||||||||||||||||||||||
快速温度变化 |
|
||||||||||||||||||||||||||||||||
抗震 |
|
机械技术数据
重量 [g] | 315.65 |
---|---|
原材料 | 外壳: PA 灰色; 插座: 不锈钢(1.4404 / 316L) |
密封材料 | EPDM |
附件
供货范围 |
|
---|
注释
注释 |
|
|
---|---|---|
包装单位 | 1 件 |
电气连接 - Ethernet
X01...X06 | 接插件: 6 x M12; 译码: D; 密封圈: EPDM |
---|
电气连接 - 电源
X31 | 接插件: 1 x M12; 译码: A |
---|
