带EtherNet/IP接口的以太网模块

Name: AL4122
Brand: ifm
SKU: AL4122
Price: 4500.00 CNY

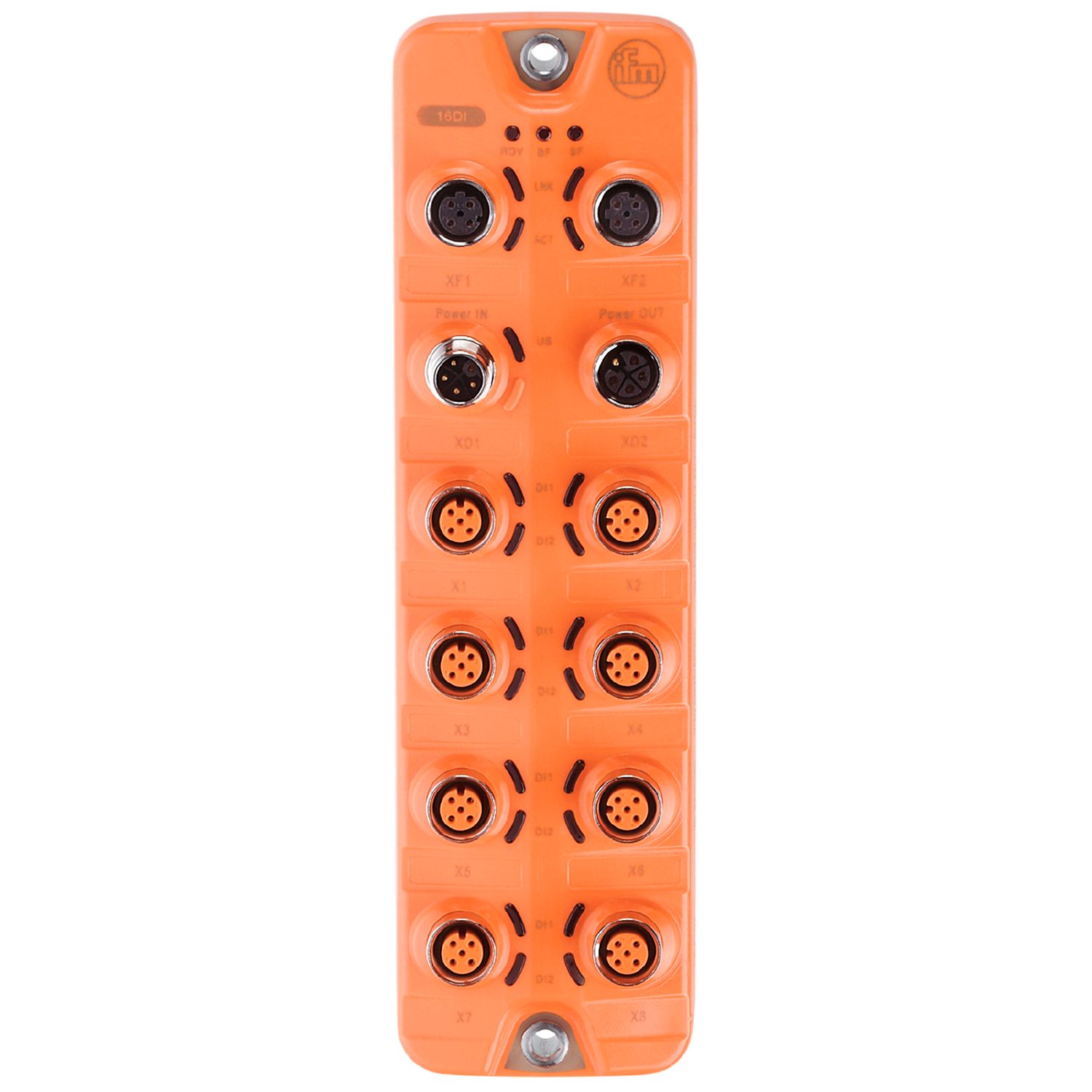

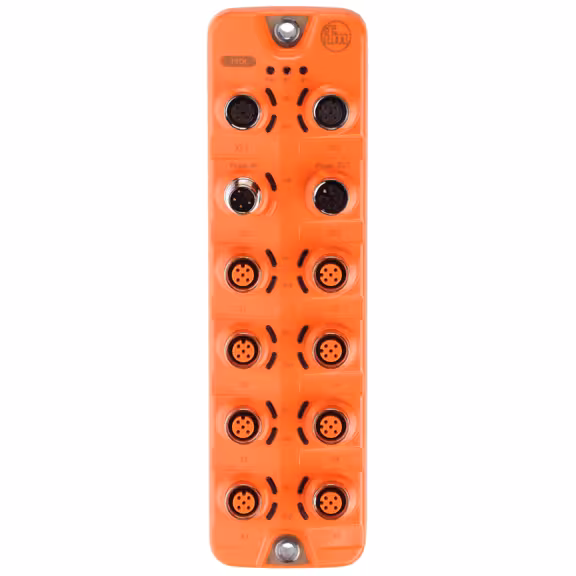

AL4122

ETH Module PFL EIP 16DI IP67

带EtherNet/IP接口的以太网模块

AL4122

ETH Module PFL EIP 16DI IP67

带数字量输入的现场总线模块
直接将传感器连接至现场总线，实现清晰的布线结构
集成在以太网模块中的高频率计数器功能
坚固的外壳，适用于严苛的工业环境

应用

应用	用于现场应用的I/O模块
菊花链功能	电源; 现场总线接口

电气数据

工作电压 [V]	20...30 DC; (US ; 按照SELV/PELV)
电流损耗 [mA]	200...3900; (cULus: 200 ... 3500; US)
防护等级	III
当前负载总数最大值 [A]	3.6
总额定电流（UL） [A]	3.2

总的输入/输出

输入和输出总数	数字输入数: 16

输入

数字输入数	16; (Typ 2符合IEC 61131-2规定)
开关级别高 [V]	11...30
开关级别低 [V]	0...5
数字输入保护短路	有

软件/编程

参数设定

计数器功能

功能和参数

功能	CTU (Up Counter), CTD (Down Counter), CTUD (Up-Down Counter), CTDIR (Direction Counter)
数量	8 (每个端口1个计数器)
计数频率	4500 Hz
主计数器	32 Bit (0…4.294.967.295)
批量计数器	16 Bit (0…65.535)

接口

通信接口	Ethernet

Ethernet - EtherNet/IP

传输标准

10Base-T; 100Base-TX

传输率

10 MBit/s; 100 MBit/s

协议

EtherNet/IP

出厂设置

IP地址: 192.168.1.250

子网络面具: 255.255.255.0

gateway IP addresse: 0.0.0.0

MAC address: 参见型号标示

接口说明

DHCP, BOOTP, static

DLR (Device Level Ring)

支持的网络拓扑: 线

环

工作条件

环境温度 [°C]

-25...60

存储温度 [°C]

-25...85

允许最大的相对空气湿度 [%]

外壳防护等级

IP 65; IP 66; IP 67

防护等级（NEMA 250）

污染度

化学介质

ISO 16750-5	AA, BA, BD, HLP, CC, DB, DC, DD, CA
NEMA 250 5.13.1	AA

认证/测试

EMC电磁兼容

EN 61000-6-2
EN 61000-6-4

抗冲击

DIN EN 60068-2-27

抗震

DIN EN 60068-2-64 2009-04
DIN EN 60068-2-6 2008-10

MTTF [年]

129

机械技术数据

重量 [g]	425.3
原材料	外壳: PA 桔黄色; 插座: 黄铜镀镍的
密封材料	FKM

注释

其他的信息请您参见使用说明书

包装单位

1 件

电气连接 - 以太网

IN / OUT XF1, XF2	接插件: M12; 译码: D; 密封圈: FKM

电气连接 - 电源 IN

XD1	接插件: M12; 译码: L

电气连接 - 电源 OUT

XD2	接插件: M12; 译码: L; 密封圈: FKM

电气连接 - 系统接口

Digital Input X1...X8	接插件: M12; 译码: A; 密封圈: FKM
