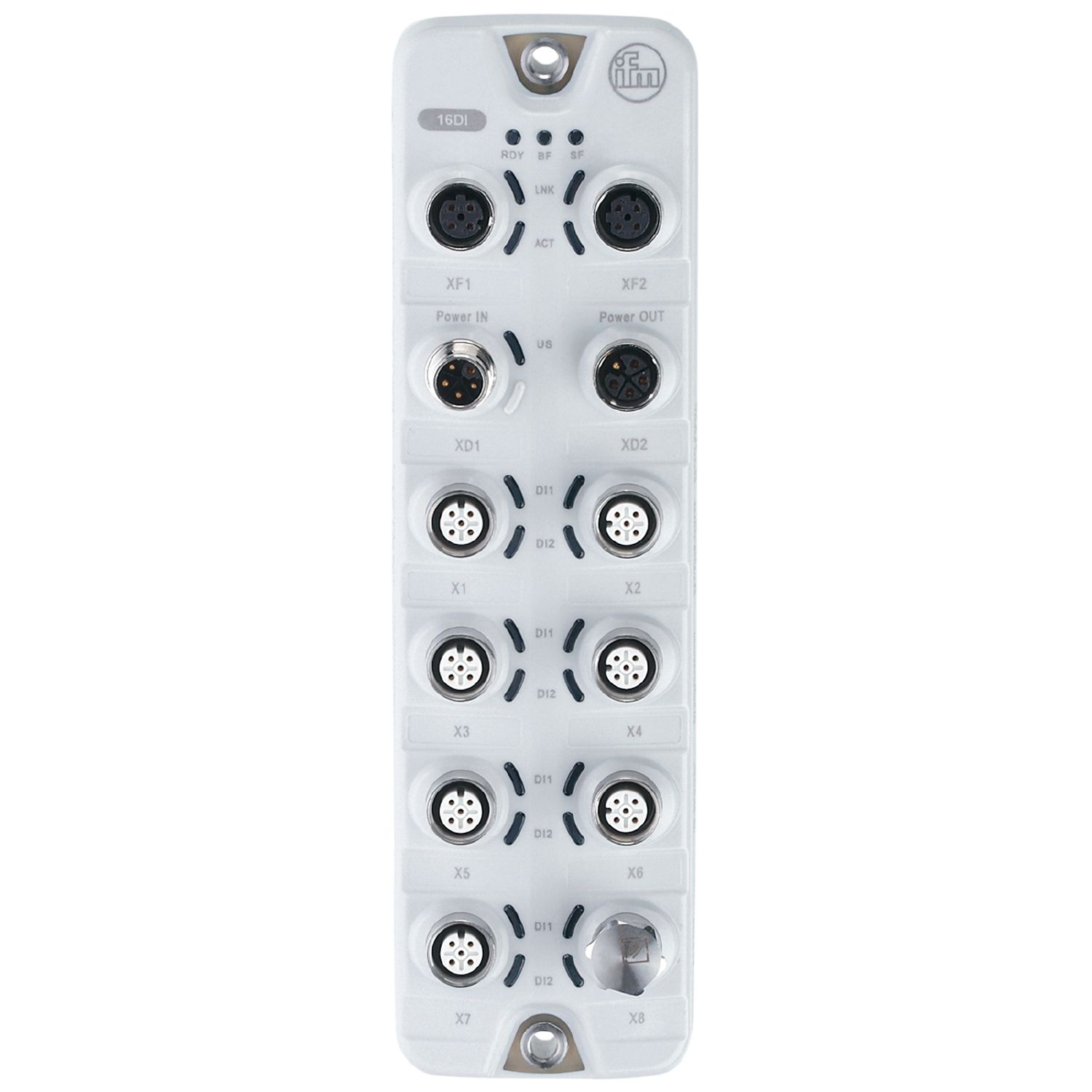

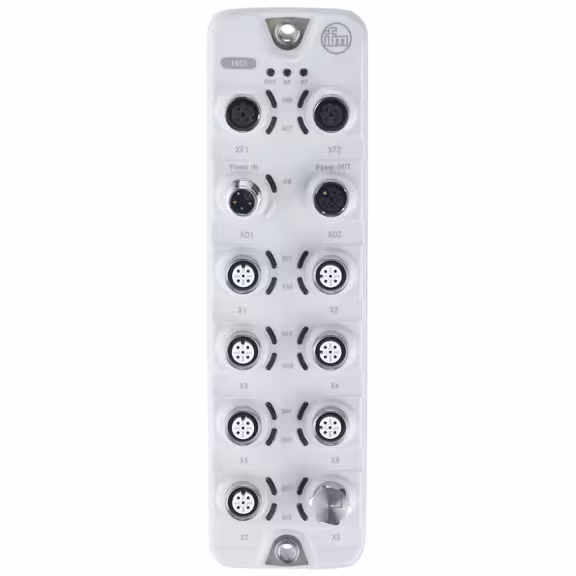

- AL4123
应用
应用 | 卫生系统; 用于现场应用的I/O模块 |
---|---|
菊花链功能 | 电源; 现场总线接口 |
电气数据
工作电压 [V] | 20...28 DC; (US ; 按照SELV/PELV) |
---|---|
电流损耗 [mA] | 200...3900; (cULus: 200 ... 3500; US) |
防护等级 | III |
当前负载总数最大值 [A] | 3.6 |
总额定电流(UL) [A] | 3.2 |
总的输入/输出
输入和输出总数 | 数字输入数: 16 |
---|
输入
数字输入数 | 16; (Typ 2符合IEC 61131-2规定) |
---|---|
开关级别高 [V] | 11...30 |
开关级别低 [V] | 0...5 |
数字输入保护短路 | 有 |
软件/编程
参数设定 | 计数器功能 | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
功能和参数 |
|
接口
通信接口 | Ethernet |
---|
传输标准 | 10Base-T; 100Base-TX | ||||
---|---|---|---|---|---|
传输率 | 10 MBit/s; 100 MBit/s | ||||
协议 | EtherNet/IP | ||||
出厂设置 |
|
||||
接口说明 |
|
工作条件
环境温度 [°C] | -25...60 | ||||
---|---|---|---|---|---|
存储温度 [°C] | -25...85 | ||||
允许最大的相对空气湿度 [%] | 90 | ||||
外壳防护等级 | IP 65; IP 66; IP 67; IP 69K; (运行带不锈钢保护盖: IP 69K) | ||||
防护等级(NEMA 250) | 6P | ||||
污染度 | 2 | ||||
化学介质 |
|
认证/测试
EMC电磁兼容 |
|
||||
---|---|---|---|---|---|
抗冲击 |
|
||||
抗震 |
|
||||
MTTF [年] | 129 |
机械技术数据
重量 [g] | 437 |
---|---|
原材料 | 外壳: PA 灰色; 插座: 不锈钢(1.4404 / 316L) |
密封材料 | EPDM |
附件
供货范围 |
|
---|
注释
注释 |
|
|
---|---|---|
包装单位 | 1 件 |
电气连接 - 以太网
IN / OUT XF1, XF2 | 接插件: M12; 译码: D; 密封圈: EPDM |
---|
电气连接 - 电源 IN
XD1 | 接插件: M12; 译码: L |
---|
电气连接 - 电源 OUT
XD2 | 接插件: M12; 译码: L; 密封圈: EPDM |
---|
电气连接 - 输入/输出
Digital Input X1...X8 | 接插件: M12; 译码: A; 密封圈: EPDM |
---|
