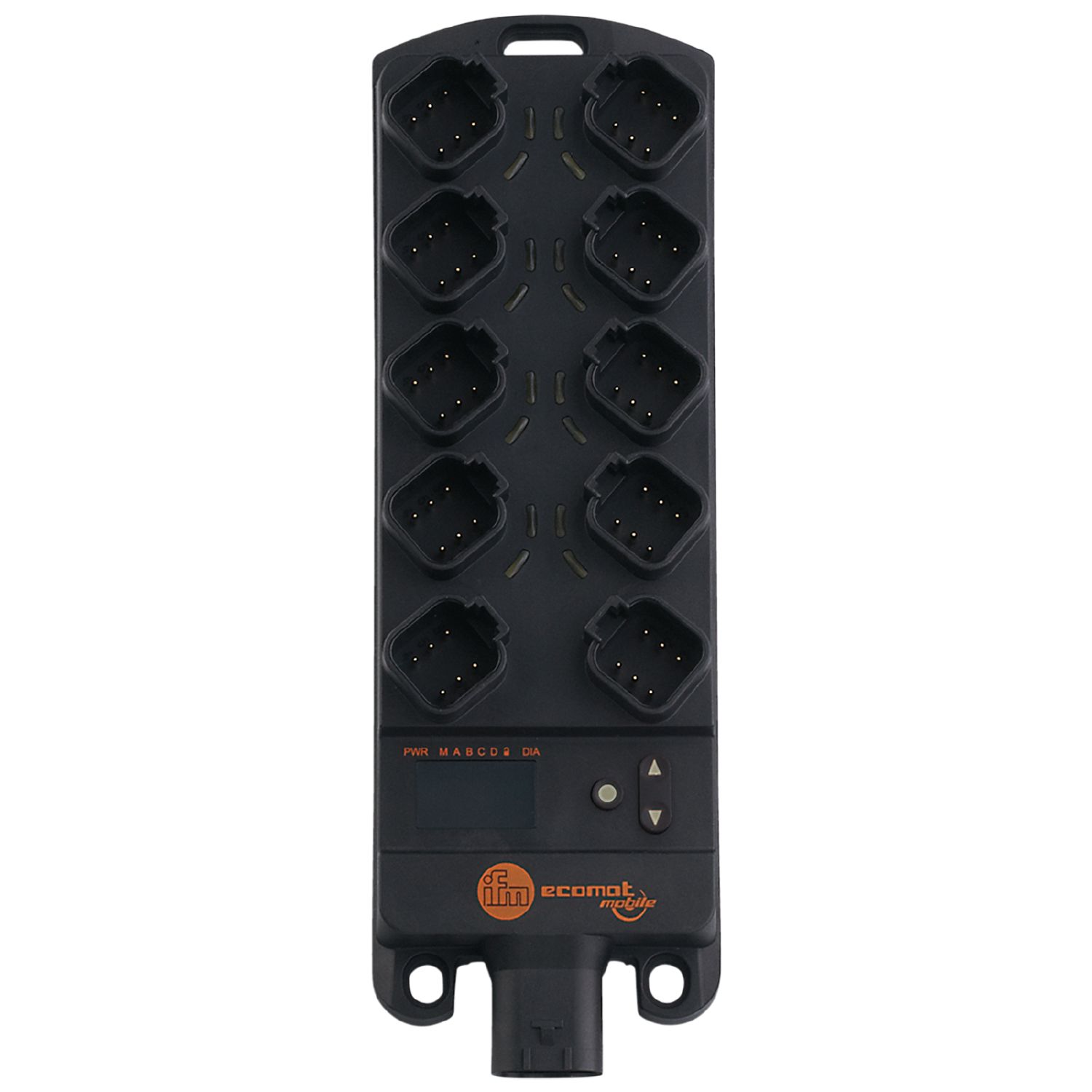

用于移动车辆和工程机械系统的I/O模块
CR2050
ioControl/In 16/DT6
用于移动车辆和工程机械系统的I/O模块
CR2050
ioControl/In 16/DT6
- 传感器和执行器的分布式连接
- 带有许多个多功能的可配置输入通道
- 适用多种通信任务的高性能 CAN 接口
- 可根据 IEC 61131-3 利用 CODESYS 进行编程
- 高防护等级，用于移动机器的需求
电气数据
| 工作电压 [V] | 8...32 DC |
|---|---|
| 反相保护 | 有 |
总的输入/输出
| 输入和输出总数 | 16 |
|---|---|
| 输入和输出总数 | 数字输入数: 16; 模拟量输入数: 8; 频率输入数: 4; 电阻输入数: 4 |
输入
| 输入总数 | 16 |
|---|---|
| 频率输入数 | 4 |
| 电阻输入数 | 4 |
| 数字输入数 | 16 |
| 模拟量输入数 | 8 |
| 模拟输入（电流） [mA] | 0...20 |
| 模拟输入（电压） [V] | 0...32 |
输出
| 短路保护 | 有 |
|---|
软件/编程
| 符合IEC 61131-3标准的PLC功能 | 有 |
|---|
接口
| CAN接口数 | 2 |
|---|
工作条件
| 环境温度 [°C] | -40...85 |
|---|---|
| 存储温度 [°C] | -40...85 |
| 外壳防护等级 | IP 65; IP 67 |
认证/测试
| EMC电磁兼容 |
|
||||
|---|---|---|---|---|---|
| MTTF [年] | 100 |
机械技术数据
| 重量 [g] | 692 |
|---|---|
| 安装方式 | 通过螺丝固定 |
| 尺寸 [mm] | 234.2 x 76 x 40.5 |
| 原材料 | PA 增强型玻璃纤维 |
显示器/操作件
| 显示 |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接 - CAN接口 2
| CAN IN | 接插件: 2 x 德驰接插件 |
|---|
电气连接 - 电源 / CAN接口 1
| X1 | 接插件: 1 x AMP连接器 |
|---|
电气连接 - 输入
| Con. 1...8 | 接插件: 8 x 德驰接插件 |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — CR2050-00 — 20.09.2022 —
CR2050 –
ioControl/In 16/DT6
- 1+2
- 编程按钮
- 3
- 显示
- 4
- 德制连接器
- 5
- AMP连接器
电气连接 - CAN接口 2
CAN IN
- 1
- GND_CAN
- 2
- CAN1_H
- 3
- V_CAN
- 4
- V_CAN
- 5
- CAN1_L
- 6
- GND_CAN
CAN OUT
- 1
- GND_CAN
- 2
- CAN1_H
- 3
- V_CAN
- 4
- V_CAN
- 5
- CAN1_L
- 6
- GND_CAN
接插件: 2 x 德驰接插件
电气连接 - 电源 / CAN接口 1
X1
- 1
- GND1
- 2
- CAN2_L
- 3
- n.c.
- 4
- VBBs
- 5
- CAN2_H
- 6
- n.c.
接插件: 1 x AMP连接器
电气连接 - 输入
Con. 1...8
- 1
- GND1
- 2
- 输入
- 3
- VBBS
- 4
- VBBS
- 5
- 输入
- 6
- GND1
接插件: 8 x 德驰接插件
