PWM至模拟信号转换器

Name: CR3002
Brand: ifm
SKU: CR3002
Price: 425.00 CNY

CR3002

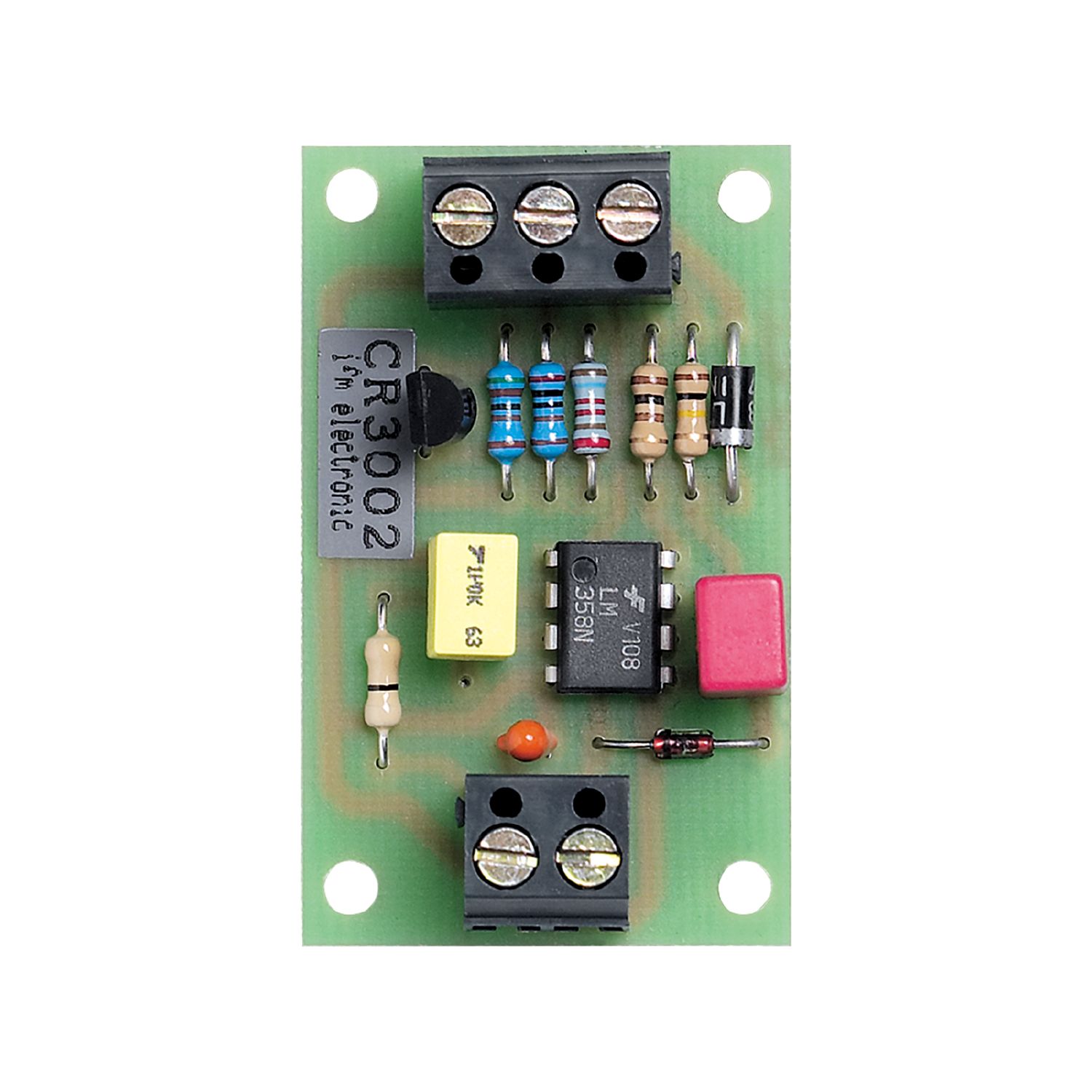

R360/PWM-ANALOG-MODULE/PCB

PWM至模拟信号转换器

CR3002

R360/PWM-ANALOG-MODULE/PCB

将 PWM 信号转换为模拟输出信号
精准的线性电压输出
通过螺丝端子简易连接
用于移动车辆
工作温度范围大

应用

设计	PCB模块

电气数据

工作电压 [V]	24...30 DC
电流损耗 [mA]	< 20
反相保护	有

总的输入/输出

输入和输出总数	模拟输出数量: 1

输入

PWM输入数量	1
PWM频率输入 [Hz]	122; (24 V DC PWM信号)

输出

模拟输出数量	1
模拟电压输出 [V]	0...10

工作条件

环境温度 [°C]	-40...85

机械技术数据

重量 [g]	37
尺寸 [mm]	49 x 30 x 15

注释

包装单位	1 件

电气连接

输入	螺丝接线端子: 2.5 mm²

图表
